Resistenza al fuoco di componenti edilizi Forno orizzontale EN1363-1 Standard

DX8364 Test di resistenza al fuoco dei componenti edilizi Forno verticale e forno orizzontale (EN13381-8)

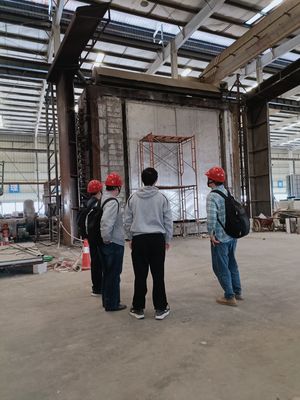

Forno orizzontale:

Scopo del test:

1. Muri portanti in cemento armato con area di fuoco unilaterale di 3000×3000 (mm), muri portanti con struttura in acciaio con strato protettivo (rivestimenti ignifughi), muri portanti con lastre di acciaio leggero, muri portanti in legno lamellare, ecc., e determinazione della temperatura dei punti selezionati con diverse sezioni e diverse larghezze all'interno del muro.

2. Test di resistenza al fuoco di raccordi ricostruiti non portanti. Dispositivo di test intelligente per la resistenza al fuoco di pareti non portanti

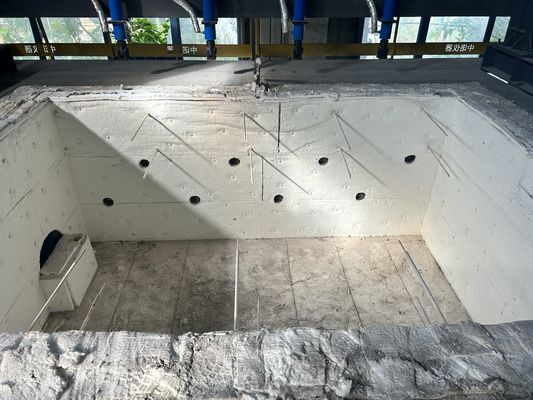

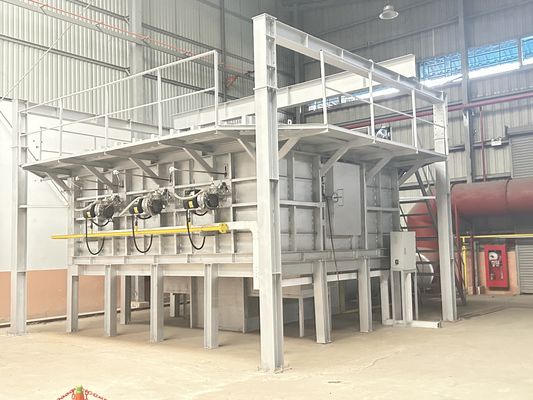

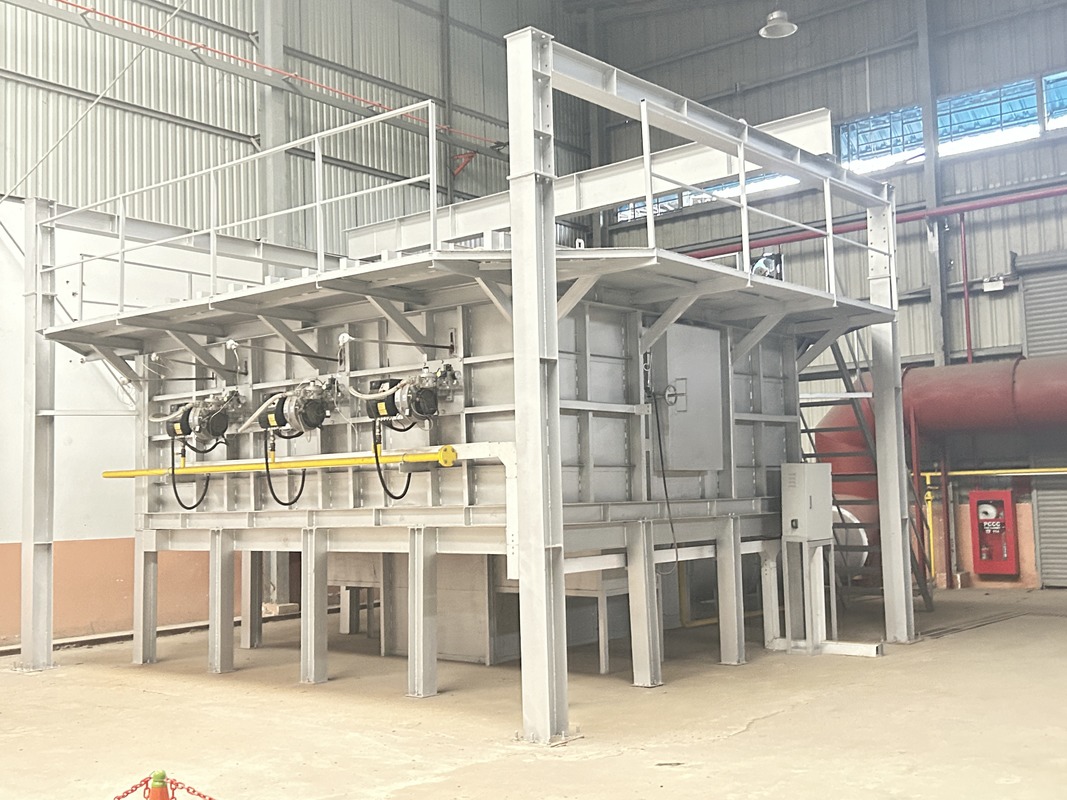

Le dimensioni nette del forno sono 4200×4800×1500 (mm) e l'area di fuoco del provino è 4200×4800 (mm)

Scopo del test: può rilevare le prestazioni di resistenza al fuoco di campioni strutturali simmetrici e asimmetrici nelle stesse condizioni di lavoro, come: porte e finestre tagliafuoco, vetro, materiali di tamponamento tagliafuoco, ecc., e può anche eseguire test di resistenza al fuoco su grandi partizioni tagliafuoco e componenti di partizioni tagliafuoco come pareti tagliafuoco di grandi dimensioni, pareti divisorie in vetro tagliafuoco e serrande tagliafuoco, con alta efficienza, e può testare diversi o simili campioni contemporaneamente.

3. Dispositivo di test intelligente per la resistenza al fuoco di colonne portanti,

Le dimensioni nette del forno sono 3000×3000×4700 (mm) e l'altezza del fuoco del provino è 3000~4600 mm (l'altezza totale della colonna è 3600~5200 mm). La dimensione massima della sezione trasversale del provino è 800 mm× 800 mm o Φ800 mm.

Il carico assiale totale è di 15000 kN e i carichi eccentrici superiori e inferiori sono di 1000 kN ciascuno.

Campo di applicazione:

È adatto per componenti portanti e non portanti come pareti, travi, colonne, pavimenti, soffitti e tetti, e altre strutture, accessori o strutture possono essere utilizzati come riferimento. Questa macchina di prova è adatta per il test di tutti i componenti degli standard GB/T9978.1~9 e ISO834-1~9.

Conforme agli standard:

ISO834-1:1999 "Test di resistenza al fuoco dei componenti edilizi Parte I: Requisiti generali"

Parametri principali:

Laboratorio: 4,5 m (lunghezza) x 4,5 m (larghezza) x 3,5 m (altezza), l'uso interno di materiali isolanti ad alta temperatura.

Dispositivo di carico: viene adottato il carico meccanico per spostare la gru a ponte nell'edificio. È possibile simulare il carico omogeneo, centrale, perno o eccentrico.

Telaio di supporto: collegato a una staffa a cuneo sul telaio da quattro rulli.

Termocoppie: comprendono termocoppie del forno, termocoppie posteriori, termocoppie mobili, termocoppie interne e termocoppie della temperatura ambiente distribuite in varie aree.

Sonda di misurazione della pressione del forno: sonda di misurazione a forma di T, precisione di misurazione ± 2Pa

Sonda di misurazione dello spazio del provino: diametro 6 mm ± 0,1 mm diametro ±0,2 mm diametro

Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), lanciafiamme (non meno di 20) e valvole di regolazione

Fonte di gas di combustione: propano con purezza superiore al 95%, gas liquefatto (fornito dall'utente)

Portata del gas: 0~100 l/min Precisione di misurazione 2,5 gradi

Portata d'aria: 0~50 m3/min Precisione di misurazione≤±0,5 m3/min

Capacità del serbatoio del gas: ≥50 kg×6

Sistema di controllo della temperatura del forno: il punto di campionamento massimo è di 10 punti

sistema di ventilazione e serranda di controllo, ecc.

Intervallo di misurazione del calore radiante sulla superficie di ritorno del provino: 0~10 W/cm2

Il controllo della temperatura e della pressione nel forno viene realizzato collegando l'RS485 del computer al sistema di controllo e la tensione di uscita CC dei sensori di prova di combustione come termocoppie e sensori di pressione viene convertita in forma digitale, che può quindi essere trasmessa al sistema informatico per la visualizzazione e l'archiviazione.

Nota:Il dispositivo di prova di resistenza al fuoco dei componenti edilizi deve essere realizzato in base ai prodotti che devono essere testati dai clienti, in modo da evitare costi inutili. Ad esempio, il Tianjin Fire Research Institute del Ministero della Pubblica Sicurezza dispone di 5 strumenti di prova di resistenza al fuoco per diversi componenti edilizi, vale a dire il dispositivo di prova intelligente per la resistenza al fuoco della piastra della trave portante, il dispositivo di prova intelligente per la resistenza al fuoco della parete portante, le dimensioni nette del forno sono 3000×3000×1500 (mm), l'area di fuoco del provino è 3000×3000 (mm) e la capacità di carico totale è di 2000 kN
