Tester per la combustione di fasci di fili e cavi, macchina per il collaudo di fili e cavi in fasci installati verticalmente

Tester per la combustione di cavi e fili DX8349

Ambito di applicazione:

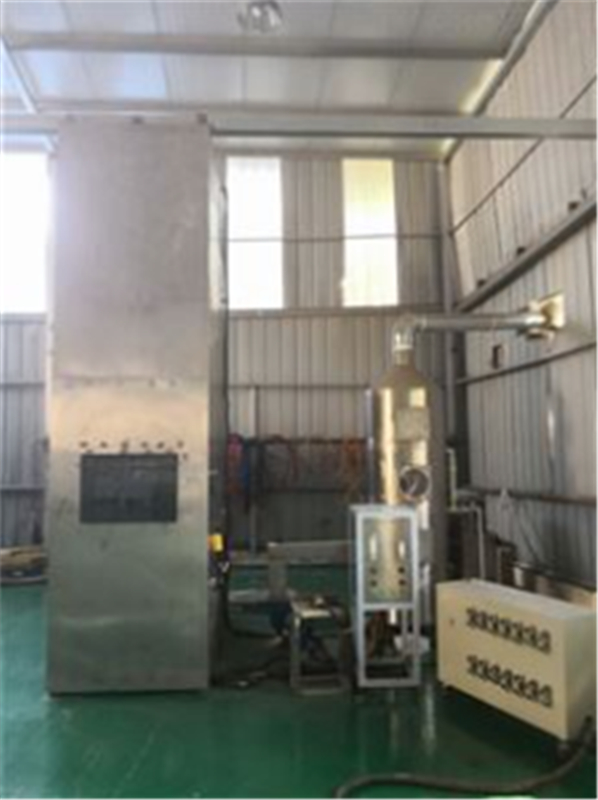

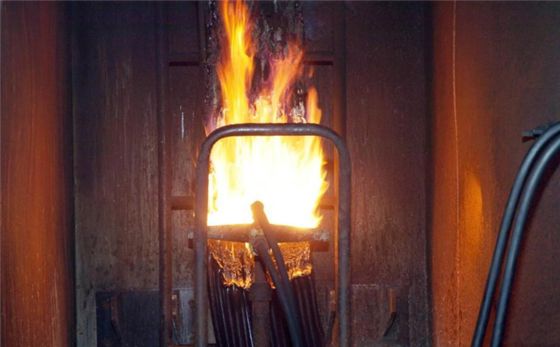

Viene utilizzato per valutare la capacità di cavi e fili aggrovigliati o cavi ottici installati verticalmente di inibire la propagazione verticale delle fiamme in condizioni specificate, e il processo di utilizzo richiede la cooperazione con torri di rimozione del fumo e della polvere. L'intera macchina è composta da diverse parti, come una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di purificazione delle emissioni e una fonte di accensione.

Conforme allo standard:

in conformità con IEC60332-3-10-2018 "Test di combustione di cavi e cavi ottici in condizioni di fiamma Parte 31: Dispositivo di prova di propagazione verticale della fiamma di cavi e fili aggrovigliati installati verticalmente" può soddisfare i requisiti di IEC60332-3-21:2000 Test di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 32: Test di propagazione verticale della fiamma di cavi e fili aggrovigliati installati verticalmenteA Classe F/R", IEC60332-3-22:2000 "Test di combustione di cavi e cavi ottici in condizioni di fiamma Parte 33: Test di propagazione verticale della fiamma di cavi e fili aggrovigliati installati verticalmente - Classe A", IEC60332-3-24:2000 Test di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 35: Test di propagazione verticale della fiamma di cavi e fili aggrovigliati montati verticalmente Categoria C", IEC60332-3-25:2000”Test di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 36: Test di propagazione della fiamma di cavi e fili aggrovigliati montati verticalmente CategoriaD".

Parametri tecnici:

Camera di prova: Il dispositivo sperimentale dovrebbe essere una camera autoportante con una larghezza di (1000±100) mm, una profondità di (2000±100) mm e un'altezza di (4000±100) mm. La parete posteriore e i lati della camera di prova dovrebbero essere realizzati con un coefficiente di trasferimento termico di circa 0,7 W?m-2? K-1 isolamento termico, piastra in acciaio inossidabile USU304 spessa 1,5 mm, fibra minerale isolante spessa 65 mm al centro, piastra in acciaio inossidabile USU304 spessa 1,5 mm all'esterno

2. Fonte d'aria:

L'ingresso dell'aria è dotato di un anemometro digitale per la velocità dell'aria e la portata del gas dell'aria è di (5000±500) L/min.

Al termine del test: se il campione continua a bruciare per un'ora dopo l'interruzione del fuoco, c'è un allarme e un dispositivo per interrompere forzatamente la combustione tramite pioggia.

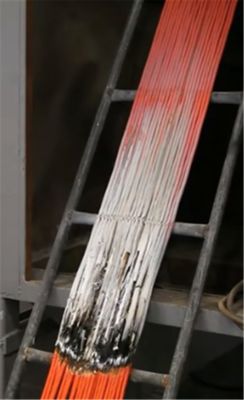

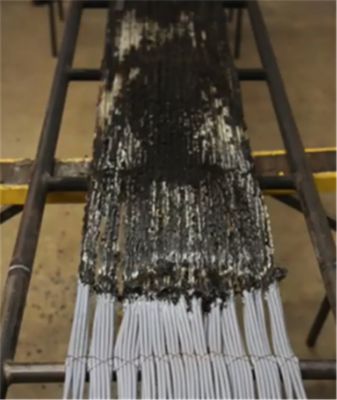

3. Tipo di scala in acciaio: scala in acciaio standard larga (500±5) mm (scala in acciaio larga (800±10) mm realizzata in tondo d'acciaio inossidabile USU304

4. Dispositivo di purificazione dello scarico:

La parte superiore della camera di prova è dotata di un anemometro digitale per garantire che la portata del vento sia inferiore a 8 m/s, il che non influenzerà il flusso d'aria nella camera di prova.

Dispositivo di raccolta e lavaggio fumi: acciaio inossidabile SUS304, diametro 800 mm, altezza 3500 mm.

Fonte di accensione

1. Tipo: La fonte di accensione dovrebbe includere uno o due bruciatori a propano a nastro e i loro flussimetri e miscelatori Venturi di supporto. La superficie della fiamma dovrebbe essere perforata con 242 piastre metalliche piatte con un diametro di 1,32 mm, la distanza centrale di questi fori è di 3,2 mm, e sono sfalsate in tre file, ciascuna fila è di 81, 80 e 81, distribuite in un intervallo di dimensioni nominali di 257×4,5 mm. Inoltre, una fila di piccoli fori viene tagliata su ciascun lato del cannello, e questi fori pilota possono mantenere la fiamma accesa stabilmente. Ogni bruciatore dovrebbe essere dotato di un dispositivo accurato per controllare la velocità di afflusso di propano e aria. Possono essere utilizzati flussimetri rotativi o flussimetri di massa

2. Il cannello della fonte di accensione dovrebbe essere posizionato orizzontalmente, a (75±5) mm dalla superficie anteriore del campione di cavo, a (600±5) mm dal fondo della camera di prova, e simmetrico con l'asse della scala in acciaio. Il punto di accensione del cannello dovrebbe essere situato al centro tra i due pioli della scala in acciaio e ad almeno 500 mm dall'estremità inferiore del campione.

Parametri tecnici:

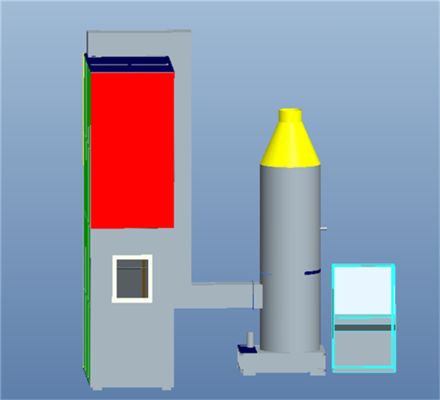

1. Le dimensioni della scatola di prova sono 1.000 (L) X2.000 (P) X4.000 (A) mm, e il centro è riempito con materiale in lana minerale

2. Il fondo della scatola è a 150 mm dalla parete anteriore, e c'è uno spazio di ingresso dell'aria di 800 (L)X400 (P)mm.

3. Lo spazio di scarico superiore è di 300 (L) X1.000 (P) mm.

4. Scala in acciaio larga dimensioni 500 (L) X3.500 (A), 1 pezzo

5. Scala in acciaio standard dimensioni 800 (L) X3.500 (A), 1 pezzo

6. 2 dispositivi standard di bruciatori a propano

7. 2 dispositivi di miscelazione gas Venturi

8. Il manometro e la valvola di riduzione della pressione possono regolare la pressione del propano e dell'aria a 0,1 MPa

9. Il flussimetro regola e imposta la portata del gas

10. La scatola fornisce scale e ringhiere in acciaio, comode per gli utenti per le ispezioni in alto

11. Dotato di una valvola a sfera per chiudere manualmente la fonte d'aria

12. Imposta automaticamente il tempo di prova di combustione e interrompe automaticamente la fonte di gas in quel momento

13. La termocoppia sulla parete interna della scatola può visualizzare la temperatura interna della scatola

14. Dimensioni della scatola di combustione: 1120 (L) X2195 (P) X5077 (A) mm

15. Dimensioni della scatola di controllo: 1280 (L) X770 (P) X1200 (A) mm

16. Alimentazione: AC 220V, 50/60Hz, 2A

17. Fonte d'aria: propano, aria (fornita dal cliente)

Torre di rimozione fumi:

Viene utilizzata principalmente per generare gas di scarico nel processo sperimentale, e il gas scaricato dopo essere stato trattato dalla torre di rimozione fumi soddisfa i requisiti di protezione ambientale.

Materiale: L'intero corpo dello scrubber è realizzato in materiale PP, non ci sono componenti metallici nel sistema e ha un'altissima resistenza agli acidi e agli alcali e alla corrosione;

Strato di liquido circolante: può essere riempito con acqua di rubinetto, può anche essere riempito con liquido di lavaggio, l'effetto del liquido di lavaggio è migliore, al fine di evitare che gli scarichi corrodano il fondo della torre di lavaggio;

Strato d'aria: il gas di scarico emesso nel processo di produzione o sperimentale che necessita di trattamento, e lo strato d'aria è collegato all'ingresso dell'aria per consentire agli scarichi di entrare nello strato d'aria;

Strato di riempimento: Il materiale di riempimento dello scrubber è realizzato con sfere PP a forma di riccio di mare a foro medio, che sono modellate nella forma di TELLERTT multi-dente, e c'è una finestra sulla superficie dello strato di riempimento, che è comoda per la pulizia delle sfere nello strato di riempimento. La funzione principale dello strato di riempimento è quella di disperdere il gas di scarico nello strato d'aria e renderlo uno scarico disperso, in modo che il gas di scarico possa essere completamente pulito nello strato di spruzzo d'acqua;

Strato di spruzzo d'acqua: L'ugello nello strato di spruzzo d'acqua adotta un ugello rotante PP a 120 gradi senza intasamenti, coprendo il 95% dell'area, e lo strato di spruzzo d'acqua ha una finestra indipendente per facilitare l'ispezione delle condizioni di lavoro dell'ugello;

Strato anti-nebbia: Può filtrare efficacemente le impurità nell'aria e, allo stesso tempo, può anche impedire ai cristalli di nebbia nell'aria di scarico di corrodere la parete interna dello scrubber;

Pompa di circolazione: La pompa di circolazione fa circolare il liquido nello strato di liquido circolante attraverso l'ugello per risparmiare acqua.

Dimensioni: 1500 (L) × 1000 (P) × 3000 (A) mm;

Alimentazione: AC 380V trifase, 50/60Hz, 10A.
