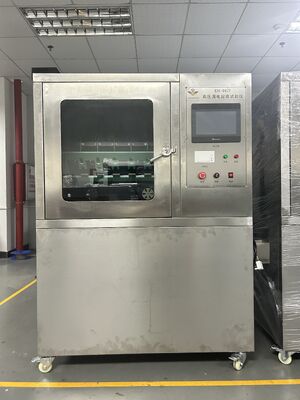

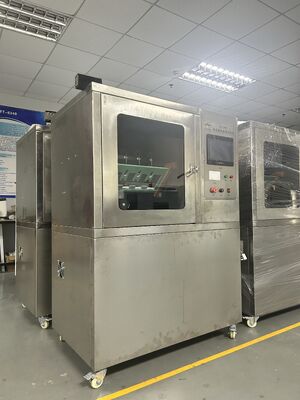

IEC60587 5 stazioni di alta tensione inclinato di monitoraggio del piano e tester di erosione

Tester per tracciamento ed erosione di piani inclinati ad alta tensione a 5 stazioni

1.Sfar fronte all'applicazione:

Principalmente adatto per testare la resistenza di prodotti elettrici ed elettronici, elettrodomestici e dei loro materiali alle tracce elettriche e alla corrosione, simulando l'uso di inquinanti liquidi e provini con superficie inclinata a frequenza industriale (48Hz -62Hz). Valutare il livello di resistenza dei materiali isolanti elettrici utilizzati in condizioni ambientali difficili attraverso la misurazione della resistenza all'elettrificazione e alla corrosione. Sotto l'influenza di umidità e impurità nei prodotti elettrici, possono verificarsi perdite di isolamento tra parti caricate di polarità diverse o tra parti caricate e metallo messo a terra. L'arco risultante può causare guasti, cortocircuiti o erosione del materiale a causa della scarica e persino provocare un incendio. Questo tester è un test distruttivo che simula la situazione di cui sopra sui materiali isolanti, utilizzato per misurare e valutare la resistenza relativa alle perdite e alla marcatura degli isolanti sotto l'azione di un campo elettrico e impurità contenenti acqua ad una tensione specifica. È adatto per materiali isolanti elettrici solidi e relativi prodotti in prodotti elettrici ed elettronici, elettrodomestici, come prese relè, coperchi per interruttori di conversione, contattori, ecc.

2. Conforme agli standard:

Secondo i requisiti di IEC60587,ASTMD2303.

3. Parametri tecnici:

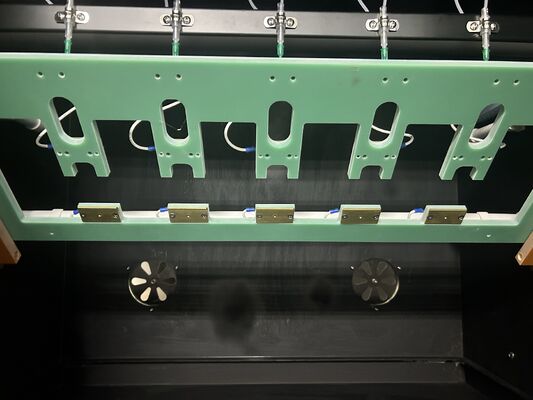

Elettrodo: spessore 0,5 mm Materiale: acciaio inossidabile;

Distanza tra gli elettrodi superiore e inferiore: 50,0 mm ± 0,1;

Tensione di prova: 100 V-6000 V regolabile in continuo;

Regolatore di tensione: Uscita: regolabile da 0~250 V, con una capacità di 5 KVA;

Quando la corrente del circuito è 60 mA, interrompere la tensione in uscita;

Durata della prova: 6 ore;

Precisione di caduta: 0,5%;

Stabilità della tensione: ± 1%;

Regolatore di tensione ad alta precisione: uscita AC220V. Potenza 6000W. Precisione ± 1%;

Trasformatore di prova: Capacità 5KVA. Tensione di uscita massima AC6000V (o DC6000V opzionale);

Rilevamento di tracce: secondo lo standard GB/T6553-2003/4.1.2, applicare una tensione (2,5 kV, 3,5 kV e 4,5 kV) e far gocciolare il liquido contaminato a una determinata portata. Se la corrente è inferiore a 60 mA per 6 ore senza flusso, è considerata transitoria;

Dispositivo di caduta: utilizzando una pompa peristaltica di precisione Ralph, con un intervallo di flusso di 0,00185-20 millilitri al minuto, una velocità di lavoro di 0,1-50 giri al minuto e un errore di precisione del flusso inferiore allo 0,5%;

Voltaggio in uscita: AC/DC (commutabile)

Cassa: realizzata in acciaio inossidabile SUS304 (superficie spazzolata);

Il serbatoio delle acque reflue è realizzato in acciaio inossidabile 316 e dotato di un dispositivo di tenuta.

Il volume è 0,56 m3, volume studio: 900 L * 650 W * 950 A (mm);

Dimensioni dello strumento: 1200L * 750W * 1800H (mm), lunghezza 750 * larghezza 1180 * altezza 1760mm, scatola di legno 890 * 1320 * 1900

Peso: circa 200 kg
