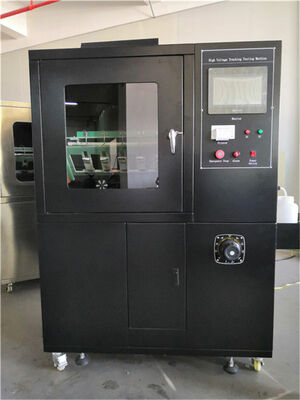

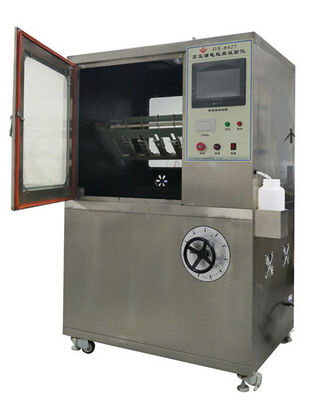

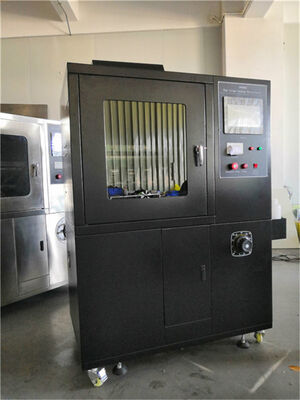

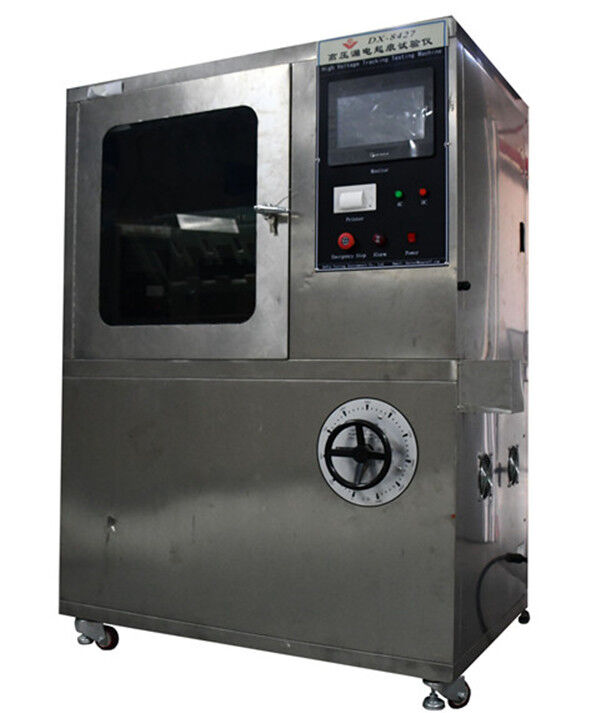

Macchina per test di isolamento e tracciabilità IEC60587 ASTMD2303

 Macchina di prova delle tracce di perdita della macchina del tester ad alta tensione CA IEC60587 ASTMD2303

Ambito di applicazione:
È adatto principalmente per testare la resistenza alle tracce elettriche e alla corrosione di prodotti elettrici ed elettronici, elettrodomestici e loro materiali. Simula l'uso di inquinanti liquidi e campioni inclinati a frequenza industriale (48Hz-62Hz) per valutare la resistenza alle tracce elettriche e alla corrosione dei materiali isolanti elettrici utilizzati in condizioni ambientali difficili attraverso la misurazione della resistenza alle tracce elettriche e alla corrosione. Sotto l'influenza dell'umidità e delle impurità nei prodotti elettrici, possono verificarsi perdite di isolamento tra parti caricate di polarità diverse o tra parti cariche e metalli messi a terra, dando luogo a archi elettrici che possono causare guasti e cortocircuiti negli apparecchi elettrici o erosione dei materiali dovuta alla scarica, e persino incendi. Questo tester è un test distruttivo condotto su materiali isolanti per simulare la situazione di cui sopra. Viene utilizzato per misurare e valutare la resistenza relativa degli isolanti alle perdite e al tracciamento sotto l'azione di campi elettrici e acqua impura a una tensione specifica. È adatto per materiali isolanti elettrici solidi e prodotti elettrici ed elettronici, elettrodomestici, come prese relè, coperchi di interruttori di trasferimento, contattori, ecc.

Conforme agli standard:

IEC60587,ASTMD2303.

Parametri tecnici:
1. Elettrodo: spessore 0,5 mm Materiale: acciaio inossidabile;
2. Distanza tra gli elettrodi superiore e inferiore: 50,0 mm ± 0,1;
3. Tensione di prova: 100 V-6000 V regolabile all'infinito;
4. Regolatore di tensione: Uscita: regolabile da 0 a 250 V, capacità 5 KVA;
5. Quando la corrente del circuito è 60 mA, interrompere la tensione in uscita;
6. Tempo di prova: 6 ore;
7. Precisione di caduta: 0,5%;
8. Stabilità della tensione: ± 1%;
9. Regolatore di tensione ad alta precisione: potenza in uscita AC220V 6000W, precisione ± 1%;
10. Giudizio della traccia: secondo lo standard GB/T653-2003/4.1.2, applicare una tensione (2,5 kV, 3,5 kV e 4,5 kV) e gocciolare il liquido contaminato a una determinata portata. Se la corrente è inferiore a 60 mA e non c'è corrente per 6 ore, si considera passata;
11. Dispositivo di gocciolamento: utilizzo di una pompa peristaltica di precisione Leifer, con un intervallo di flusso compreso tra 0,00185 e 20 millilitri al minuto, una velocità di lavoro compresa tra 0,1 e 50 giri al minuto e un errore di precisione del flusso inferiore allo 0,5%;
12. Tensione di uscita: AC/DC (commutabile)
13. Telaio: realizzato in acciaio inossidabile SUS304 (superficie spazzolata);
14. Il serbatoio delle acque reflue è realizzato in acciaio inossidabile 316 e dotato di un dispositivo di tenuta.
15. Il volume è 0,56 m3 e il volume dello studio è 900 L * 650 W * 950 H (mm);
16. Dimensioni dello strumento: 1200L * 750W * 1800H (mm)
17. Peso: circa 200 kg

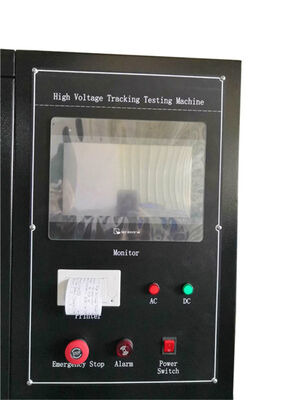

18. Dispositivo di controllo: utilizzando il controllo touch screen Siemens PLC+Taiwan Weilun, controllo preciso, funzionamento semplice, design completamente umanizzato, generazione automatica di report dopo il test, la stampante termica del pannello può stampare i risultati del test in modo tempestivo;
19. Numero di gruppi sperimentali: Cinque gruppi (durante il processo sperimentale, una pompa controlla un gruppo di goccioline, che non si influenzano a vicenda durante il processo di test e non si vedono comunemente sul mercato dove una pompa controlla cinque gruppi) (possono essere testati indipendentemente o insieme).
