Strumento per la misurazione della dispersione termica dei materiali isolanti è applicabile per misurare la dispersione termica dei materiali isolanti sulle superfici esterne di apparecchiature e tubazioni industriali con temperature

DX8635A Strumento di misura della perdita di calore del materiale isolante
I. Visualizzazione:
Al fine di soddisfare i requisiti dei processi di produzione e di risparmio energetico, migliorare le condizioni di lavoro, accrescere i benefici economici e garantire la qualità della progettazione ingegneristica dell'isolamento,GB 50264-2013 specifica la progettazione delle attrezzature per pompe.
Questa apparecchiatura è applicabile per misurare la perdita di calore dei materiali isolanti sulle superfici esterne delle apparecchiature industriali e delle condotte a temperature comprese tra -196°C e 850°C.
Non è applicabile alle apparecchiature e ai condotti con requisiti particolari nell'energia nucleare, nei sistemi aerospaziali, nonché negli edifici, negli impianti di stoccaggio frigorifero e nei condotti sepolti.
Norma di riferimento per gli strumenti:
GBT 10294-2008 Determinazione della resistenza termica allo stato stazionario e delle relative proprietà dei materiali isolanti - Metodo della piastra termica protettiva;
GB 50264-2013 Codice di progettazione per l'ingegneria dell'isolamento delle apparecchiature industriali e dei condotti.
II. Struttura generale dell'apparecchiatura
L'apparecchiatura è composta principalmente da sistema di controllo della temperatura, sistema di pressurizzazione dei cilindri, sistema di misurazione dello spessore, sistema di raffreddamento, ecc.La struttura complessiva dell'apparecchiatura è la seguente:, e l'interfaccia di controllo è la seguente:

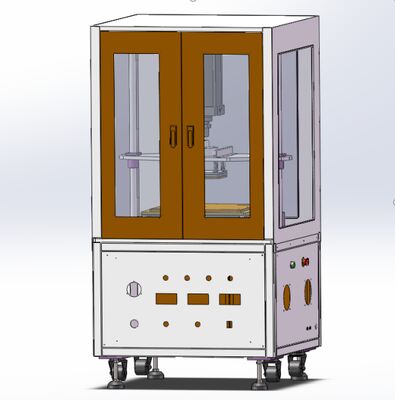

Struttura generale dell'apparecchiatura

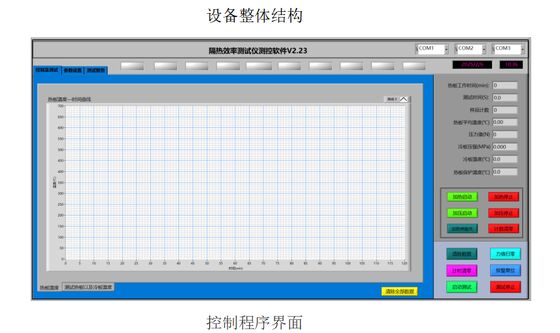

Interfaccia del programma di controllo
2.1 Sistema di controllo della temperatura
È costituito principalmente da fili di riscaldamento e piastre di ferro, ed è controllato da un termometro.e la temperatura di utilizzo a lungo termine può raggiungere i 500 gradi Celsius- sono dotati di 12 canali di raccolta della temperatura, tra cui il canale di riscaldamento per il controllo a circuito chiuso della zona di temperatura,e ci sono 5 punti di monitoraggio della temperaturaLe altre piastre di protezione termica hanno 2 punti di controllo della temperatura e la superficie fredda è disposta con 5 punti di misura della temperatura.
2.2 Sistema di pressurizzazione
Esso consiste principalmente nella pressurizzazione del cilindro e il valore di pressione richiesto è ottenuto mediante un regolare fine della pressione dell'aria,e lo stato attuale viene visualizzato in tempo reale nel sistema di controllo.
2.3 Sistema di raffreddamento
Il termopare di raffreddamento dell'acqua raffredda la parte di riscaldamento dell'apparecchiatura e il termopare rileva la temperatura della superficie inferiore.quando la temperatura della superficie inferiore è > 50°C, viene richiesto di "avviare il frigorifero" e si raffredda rapidamente il piatto caldo.
Interfaccia di controllo 2
2.4 Principio di funzionamento
2.4.1 L'apparecchiatura è composta da una tavola di misura della temperatura di ritorno del campione, una tavola di riscaldamento a temperatura costante e un sistema di pressurizzazione.La scheda di misura della temperatura del retro campione è dotata di 5 sensori di temperatura, che misurano in tempo reale la temperatura della superficie posteriore del campione.e il sistema di pressurizzazione fornisce una pressione stabile al campione per garantire l'affidabilità della prova.
2.4.2 L'apparecchiatura ha due funzioni: misurare la conducibilità termica e misurare la perdita di calore.entrambe sono completate nello stesso posto di lavoro.
2.4.3 Calcolo delle perdite di calore:
Calcolare la perdita di calore secondo la norma GB 50264-2013, punto 5.4.

Il sistema si basa sul principio di una conduzione termica stabile, con l'aggiunta di una fonte di calore stabile a un lato del campione per formare la temperatura della superficie calda.La superficie del campione è pressurizzata attraverso il sistema di pressurizzazione del cilindroSotto la temperatura e la pressione impostate, il calore della superficie calda viene trasferito sulla superficie fredda.Le temperature a diversi punti di prova sulle superfici fredde e calde sono misurate e registrate dal termoparte della piastra fredda, e il computer viene utilizzato per ottenere il rilevamento automatico, generando un rapporto sperimentale.

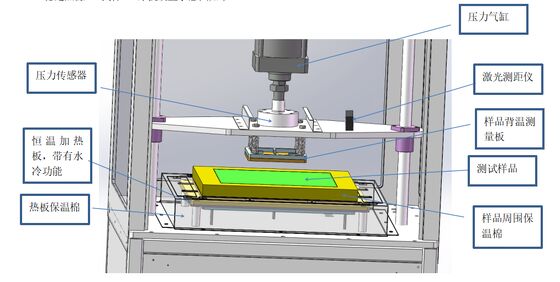

Il diagramma schematico del posizionamento della fonte di calore stabile, del campione e della piastra fredda è il seguente:

Diagramma di posizionamento dei campioni di attrezzature
Il sistema di controllo della temperatura utilizza per il riscaldamento un metodo a filo di riscaldamento multizona, garantendo una temperatura uniforme sulla piastra di riscaldamento e una buona stabilità di riscaldamento, con un'elevata precisione di controllo della temperatura.La piastra di riscaldamento è realizzata in metallo legato resistente alle alte temperature, con buona conduttività termica, bassa velocità di espansione termica e elevata resistenza alla compressione ad alte temperature, soddisfacendo i requisiti per l'utilizzo prolungato dell'apparecchiatura a 500°C.
Il sistema di pressurizzazione utilizza un cilindro per guidare la piastra fredda per la pressurizzazione.a pressione costante, e contemporaneamente regolare la pressione in modo flessibile attraverso una molla, raggiungendo così lo scopo di controllare l'accuratezza della pressurizzazione.
Il sistema è controllato da un computer e il test può essere avviato con un solo clic.in combinazione con il software di misurazione e controllo dedicato, il progresso della prova è elevato, il funzionamento è stabile e l'efficienza della prova è elevata.
II. Funzionamento del sistema
3.1 Collegare l'alimentazione del sistema
(1) Aprire l'interruttore di alimentazione principale dell'apparecchiatura e l'interruttore di alimentazione della macchina frigorifera
(2) Aprire l'interruttore di alimentazione del computer, attendere che l'autocontrollo inizi.
(3) Fare doppio clic sull'icona del software di misura della perdita di calore sul desktop per accedere all'interfaccia di funzionamento del sistema.
3.2 Impostazione dei parametri
Inserire la temperatura di riscaldamento di destinazione, il valore di pressione di presurizzazione di destinazione, il tempo di prova, ecc. nella colonna di impostazione e fare clic sul pulsante di scrittura;
3.3 Iniziare la prova
Premere il pulsante di avvio per aggiungere, richiedere prima di testare la conduttività termica del materiale.In caso contrario, avviare direttamente il riscaldamento per testare la quantità di perdita di calore del materiale, attendere che la temperatura raggiunga la temperatura di riferimento e si stabilizzi, iniziare la raccolta dei dati e calcolare la quantità di perdita di calore,Aspettiamo i risultati dei test.;
3.4 Avvio della prova
Clicca sul pulsante di prova per iniziare il test. Il sistema si presurizza automaticamente e inizia il test. Non è necessario alcun intervento umano nel mezzo. Basta attendere che il test sia completato;
3.5 Relazione di uscita dopo la prova
Dopo il completamento della prova, viene automaticamente fornito un rapporto di file Excel;
Il contenuto comprende le curve di temperatura e i dati raccolti in intervalli di un secondo, la conduttività termica del materiale, la curva e i dati relativi al valore della pressione applicata al materiale, il tasso di perdita di calore finale del materiale;
3.6 Completamento delle prove
Accendere il sistema di raffreddamento, aspettare che la temperatura della piastra di riscaldamento scenda a temperatura ambiente, chiudere il software e poi spegnere l'alimentazione.
IV. Principali parametri tecnici:
1Dimensioni complessive approssimative: lunghezza 800 * larghezza 850 * altezza 1200 (mm) (escluse le dimensioni del frigorifero)
2Peso totale circa: 160 kg.
3Voltaggio nominale: AC 220V
4Potenza totale: ≤ 5,0 kW
5Potenza di riscaldamento ≤ 4,5 kW
6. Il riscaldamento è ottenuto attraverso il controllo della temperatura costante in più punti per garantire l'uniformità della temperatura della piastra di riscaldamento;
7- raffreddatore d'acqua:
Utilizzando compressori importati dalla Francia, con una lunga durata di vita e un funzionamento stabile.La termocoppia utilizza sensori di temperatura ad alta precisione PT100, con una precisione di ±0,15°C e un'uniformità di temperatura di 0,2°C. Potenza totale: 1,8 kW
8. Piastra di riscaldamento: la piastra di riscaldamento è realizzata in rame e il riscaldamento viene ottenuto attraverso il controllo della temperatura costante a più punti per garantire l'uniformità della temperatura della piastra di riscaldamento.L'uniformità della temperatura è entro 0.5°C; temperatura massima di riscaldamento: 600°C
9. velocità di riscaldamento massima: 20°C/min
10. Precisione di controllo della temperatura: ≤ 0,5% FS (entro il raggio di 300*300 mm dal centro della piastra di riscaldamento)
11Sensore di temperatura della piastra di riscaldamento: utilizza un sensore di temperatura PT100 ad alta precisione importato, con una precisione di ±0,15°C
12Controller di temperatura della piastra di riscaldamento: utilizza un controller di temperatura di alta precisione di Yu Electric, con elevata precisione di controllo e uscita stabile
13. Sensore di forza: utilizza il sensore di pressione di tipo ruota giapponese MANTON quattordici Misurazione dello spessore: utilizza lo strumento di misurazione della distanza ad alta precisione Keyence laser, con un range di misurazione da 0 a 80 mm.Precisione della prova: ±0,05 mm;
15Dimensione del campione: massimo 300*300 mm
16. piastra calda: 370*370mm; piastra fredda: 300*300mm (2 pezzi, facili da sostituire)
17Pressione massima di carico: 5000 N
18Pressione massima di carico: 1 MPa (equipaggiato con un compressore da 300 W)
19Il computer utilizza il Taiwan Industrial Control Computer di Rockwell, con CPU i5 di 10a generazione, memoria da 8GB, unità a stato solido da 256GB e monitor Samsung da 23 pollici.
