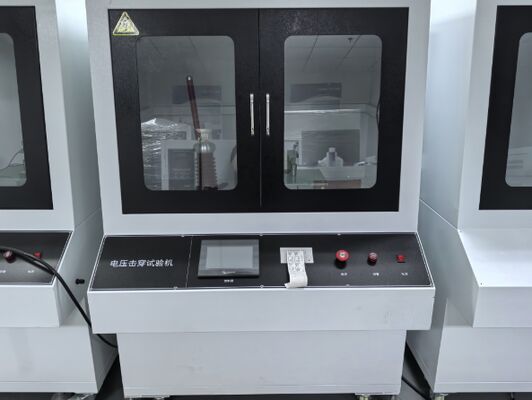

Materiale isolante solido strumento di prova di resistenza dielettrica elettrica è adatto per testare la resistenza alla rottura e resistenza voltage tempo di materiali isolanti solidi

I. Scopo
Lo strumento per il test di rigidità dielettrica elettrica (JCSY-388) è adatto per testare la rigidità di breakdown e il tempo di tenuta della tensione dei materiali isolanti solidi come plastiche, film, resine, mica, ceramiche, vetro, vernici isolanti, ecc. sotto tensione a frequenza di rete. È conforme agli standard di test GB/T1408.1 e IEC60243-1 "Metodi di prova per la rigidità elettrica dei materiali isolanti solidi - Sotto tensione a frequenza di rete".
II. Parametri
1. Intervallo di tensione: 0 - 50KV;
2. Il regolatore di tensione torna automaticamente a zero dopo lo sgancio;
3. Chiusura in posizione zero, con regolazione automatica e manuale della tensione;
4. Dispositivo di protezione da dispersione importato, protezione affidabile della sicurezza personale;
5. Protezione da sovracorrente, soglia e altre funzioni di protezione di sicurezza;
6. Display di tensione e corrente, precisione di misurazione ±0.2%, mantenimento della tensione di breakdown;
7. Elettrodi di prova: il diametro dell'elettrodo superiore è 25mm, l'altezza è 25mm; il diametro dell'elettrodo inferiore è 25mm, l'altezza è 25mm. (Elettrodi: acciaio inossidabile);
8. Capacità nominale del trasformatore ad alta tensione: 10KVA;
9. Tensione nominale di ingresso/uscita: 220V/50KV;
10. Corrente nominale di ingresso/uscita: 20A/0.09A;
11. Sistema di controllo: adotta il controllo PLC + touch screen Wince di Taiwan, controllo preciso, funzionamento semplice, design completamente umanizzato, calcolo automatico della rigidità elettrica e generazione di report dopo il test, la stampante termica del pannello può stampare i risultati del test in tempo;
12. Velocità di aumento della tensione: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Dotato di una vasca per bagno d'olio di facile smontaggio e montaggio (materiale: acciaio inossidabile);
14. Componenti dello strumento: composto da regolatore di tensione elettricamente contattabile, scatola di controllo, resistore di protezione, scatola elettrodi, vasca per bagno d'olio;
15. Materiale del mobile: acciaio inossidabile SUS304;
16. Dimensioni: 1,4 metri di lunghezza, 1,1 metri di larghezza, 1,7 metri di altezza;
17. Peso: circa 240KG
