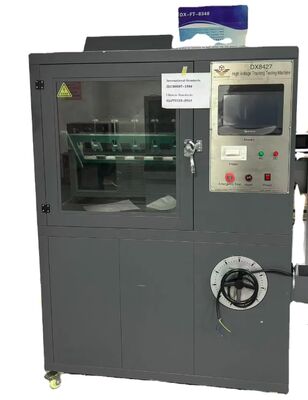

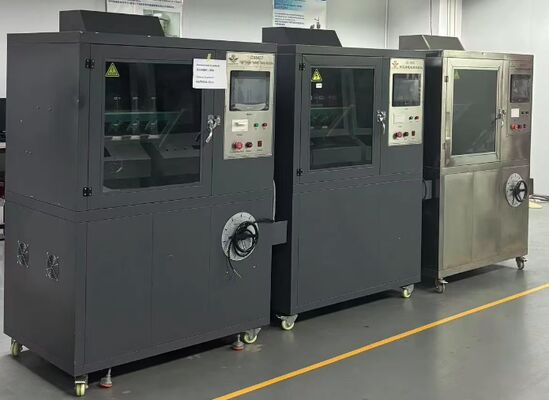

La macchina per il test di scintilla di dispersione ad alta tensione è progettata e prodotta rigorosamente in conformità con GB/T6553-2003 e 1EC60587-1984.

I. Finalità
La macchina di prova delle scintille per perdite ad alta tensione è adatta per effettuare prove su prodotti elettrici,elettrodomestici e loro materiali per quanto riguarda la loro resistenza alle cicatrici elettriche e all'erosioneSimula il processo a frequenza industriale (48 Hz - 62 Hz), utilizzando contaminanti liquidi e campioni di prova inclinati,mediante la misurazione della cicatrizzazione e dell'erosione elettrica per valutare i gradi di cicatrizzazione e di erosione elettrica dei materiali isolanti elettrici utilizzati in condizioni ambientali difficiliQuesta macchina è strettamente progettata e fabbricata in conformità a GB/T6553-2003 e 1EC60587-1984.
II. Indicatori di prestazione
1. elettrodo: spessore 0,5 mm, materiale: acciaio inossidabile;
3. tensione di prova: 100V - 6000V, regolabile continuamente;
2Distanza tra gli elettrodi superiore e inferiore: 50,0 mm ± 0.1;
4- Regulatore di tensione: uscita: 0 - 250V regolabile, capacità 5KVA;
5. trasformatore di prova: capacità 5KVA, tensione massima di uscita AC 6000V (o DC 6000V facoltativo);
6Stabilizzatore di tensione ad alta precisione: uscita AC 220V, potenza 6000W, precisione ± 1%;
7. Corrente di circuito: 60mA, tensione di uscita di taglio;
8. Tempo di prova: 6 ore;
10. Stabilità della tensione: ± 1%;
9Precisione del liquido a goccia: 0,5%;
11Giudizio sulla formazione di scintille:
Secondo la norma GB/T6553-2003/4.1.2, applicare una tensione (2,5 kV, 3,5 kV e 4,5 kV) sul campione e gocciolare il liquido contaminante ad una certa portata di flusso.che è considerato di passaggio;
12Dispositivo per gocciolare liquidi:
Utilizza una pompa peristaltica di precisione importata, portata da 0,00185 a 20 ml/minuto, velocità di lavoro da 0,1 a 50 giri/minuto, errore di precisione del flusso: < 0,5%;
13Voltaggio di uscita: AC/DC (commutabile)
14Numero di gruppi sperimentali: 5 gruppi
15. Dispositivo di controllo: utilizza il controllo touch screen Siemens PLC + Taiwan Wince, controllo preciso, funzionamento semplice, design completamente umanizzato.La stampante termica del pannello può stampare i risultati dei test in modo tempestivo;
15Volume della camera: 900L * 650W * 950H (mm); Volume 0,56m.
un'acciaio inossidabile (superficie spazzolata);
17Il serbatoio dei liquidi di scarico è realizzato in acciaio inossidabile 316 ed è dotato di un dispositivo di sigillamento.
