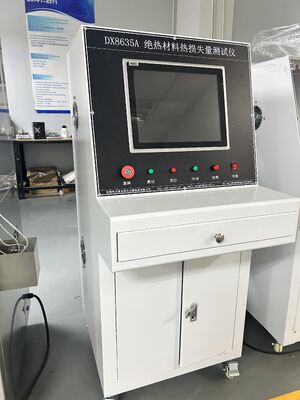

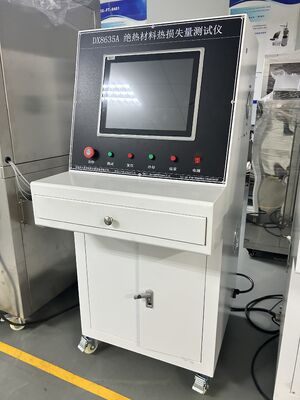

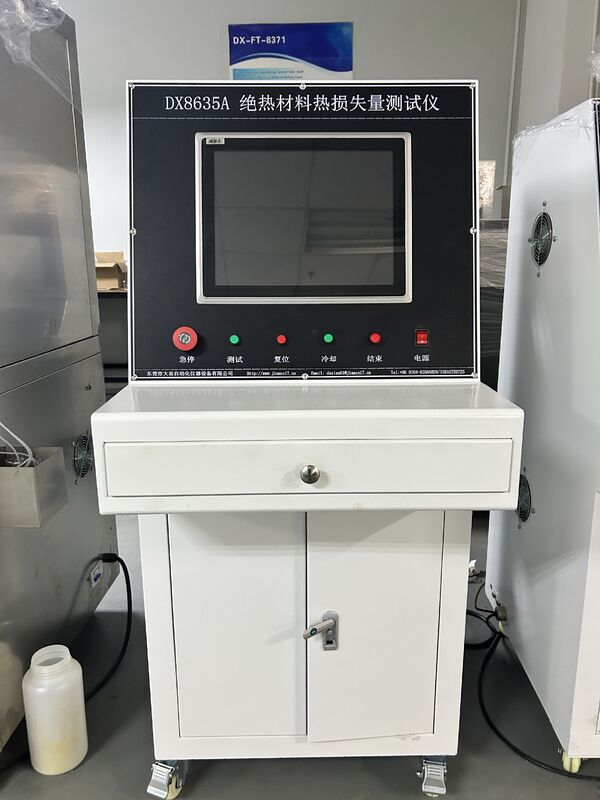

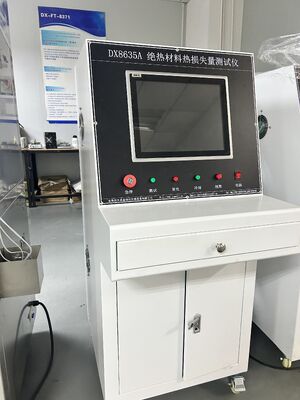

Determinazione dell'isolamento termico della macchina per prove di resistenza termica allo stato stazionario

Determinazione dell'isolamento termico della macchina di prova della resistenza termica allo stato stazionario

1, Visualizzazione:
Al fine di soddisfare i requisiti della tecnologia di produzione e del risparmio energetico e della riduzione delle emissioni, migliorare le condizioni di lavoro, accrescere i benefici economici,e garantire la qualità della progettazione di ingegneria di isolamento, GB 50264-2013 è utilizzato per la progettazione di attrezzature per pompe in conformità alle specifiche.
Questa apparecchiatura è adatta per misurare la perdita di calore dei materiali isolanti con temperature di superficie esterne comprese tra -196 °C e 850 °C nelle apparecchiature industriali e nelle condotte.
Non applicabile alle apparecchiature e ai gasdotti con requisiti speciali per l'energia nucleare, l'aviazione, i sistemi aerospaziali, nonché agli edifici, ai depositi frigoriferi e ai gasdotti sepolti.

2"Norma di riferimento per gli strumenti:
GBT 10294-2008 Determinazione della resistenza termica allo stato stazionario e delle relative caratteristiche dei materiali isolanti - Metodo della piastra calda protettiva;
GB 50264-2013 Codice di progettazione per l'ingegneria dell'isolamento termico di apparecchiature industriali e condotte.

3, Struttura complessiva dell'apparecchiatura:
L'apparecchiatura è composta principalmente da un sistema di controllo della temperatura, un sistema di pressurizzazione dei cilindri, un sistema di misurazione dello spessore, un sistema di raffreddamento e altri componenti.

3.1 Sistema di controllo della temperatura
Composto principalmente da fili di riscaldamento, piastre di ferro, ecc., riscaldati da strumenti di temperatura.
Temperatura, uso a lungo termine a 500 gradi Celsius
Sono dotati in totale di 12 canali di acquisizione della temperatura, tra i quali il canale di temperatura di riscaldamento è un controllo a circuito chiuso della zona di temperatura, con 5 punti di monitoraggio della temperatura installati.Le altre piastre di protezione termica sono dotate di 2 punti di monitoraggio della temperatura e di 5 punti di misura della temperatura disposti sulla superficie fredda..
3.2 Sistema di pressurizzazione
Il valore di pressione richiesto viene ottenuto, principalmente aggiunto dal cilindro, con una regolazione fine della pressione dell'aria, e lo stato corrente viene visualizzato in tempo reale nel sistema di controllo.
3.3 Sistema di raffreddamento
Il termopare rileva la temperatura di fondo e, dopo aver completato la prova, il termopare viene utilizzato per calmare la parte di riscaldamento dell'apparecchio.quando la temperatura di fondo è superiore a 50 °C, il sistema richiede di "accendere il frigorifero" per raffreddare rapidamente la piastra calda.
