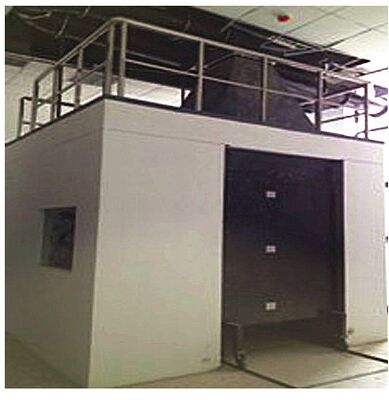

Testatore a combustione singola per materiali o prodotti da costruzione

Principio di prova

Il gas di combustione viene raccolto dalla cappa di scarico per l'analisi.la velocità di rilascio di calore del campione può essere calcolata sulla base dell'esaurimento dell'ossigeno.

La generazione di fumo è valutata misurando l'attenuazione del fascio luminoso causato dal fumo nel tubo di scarico.Osservare il comportamento di combustione del campione per comprendere la diffusione della fiamma e la comparsa di particelle e goccioline di combustione.

1,Applicabile:

The method used to determine the fire response performance of building materials or products (excluding paving materials and products specified in EC Resolution 2000/147/EC) in a single unit combustion test (SBI).

2,Conforme alle norme:

Risponde ai requisiti della norma GB/T 20284-2006 "Prove di combustione a corpo singolo per materiali o prodotti da costruzione" e della norma EN13823 "Metodo di prova a combustione a corpo singolo (SBI) ".

3,Parametri di prestazione:

L'apparecchiatura comprende una sala di prova di combustione, una sala di controllo, un piccolo carrello, tubi di scarico di fumo, un dispositivo di raccolta e analisi dei dati e un dispositivo di controllo dell'approvvigionamento di gas.

• Sala di prova di combustione: L3000×W3000×H2400 (MM), con cappuccio di raccolta e tubo di scarico di fumo collegati al condotto di campionamento situato nella parte superiore della stanza,e uno spazio per l'ingresso e l'uscita di aria naturale sotto il carrello piccoloDurante l'esperimento, il calore rilasciato dalla combustione del campione e dei prodotti di combustione deve essere scaricato dal tubo di scarico e costruito con pareti di mattoni.
• La fonte di accensione è un bruciatore a sabbia a propano a angolo retto da 31 kW posizionato nell'angolo verticale del carrello (con una lunghezza laterale di 250 mm e un'altezza di 80 mm).
• Nel condotto di scarico del fumo è installata una zona di campionamento completa per posizionare sensori e tubi di campionamento.
• Velocità di scarico del fumo: da 0,50 m3/s a 0,65 m3/s.
• Misurazione della temperatura ambientale interna: termocoppia blindata di tipo K con diametro di 1 mm, prova di pressione ambientale: ± 200 Pa.
• Misurazione della temperatura del condotto di scarico: termocoppia blindata a forma di K importata con diametro 0.5.
• Accuratezza di misura della temperatura: 0,5 °C.
• Sensore di pressione di alta precisione per il condotto di scarico del fumo, con una precisione di ± 2Pa
• Precisione del sistema di registrazione del tempo: 0,1s.
• Tempo di prova: da 1 a 30 minuti.
• Sistema di misura della densità di fumo, in grado di misurare la densità di fumo durante il processo di prova.
• L'analizzatore e i componenti chiave sono tutti originali importati.
• Equipaggiato con un computer incorporato e un display LCD da 8,4 pollici, con opzioni di interfaccia di comunicazione multipla TCP/IP e RS-232
• Misurazione dell'ossigeno: intervallo di misura: 0-25%
• Fabbricazione di apparecchiature per il controllo delle emissioni
• Tempo di risposta T90: ≤ 2S;
• temperatura ambientale: 0-45°C;
• umidità relativa:< 90% (senza condensazione);
• Linearità: < ± 0,1% di O2;
• Drift zero: 0,05% di O2 (una settimana);
• Ripetibilità: < ± 0,02% di O2;
• Misurazione dell'anidride carbonica (CO2):
• Intervallo di misura: 0-10%
• Reproducibilità:< ± 1% Struttura interna del dispositivo di controllo
• Drift zero: ≤ 2%/settimana
• Differenze di intervallo: ≤ 2%/settimana
• Diversione lineare: < ± 1%
• Tempo di risposta: T90≤2 s
• Il sistema di raccolta dei dati può raccogliere e registrare dati sperimentali quali la concentrazione di ossigeno, la concentrazione di monossido di carbonio, la temperatura, la densità di fumo, il tasso di rilascio di calore, il tasso di perdita di massa, ecc.che può essere salvato.

Rapporto di prova

La relazione contiene informazioni sui campioni di prova e sui risultati dei test.

●Figra, il tasso di crescita del fuoco calcolato sulla base del calore rilasciato durante il periodo di esposizione [watts al secondo].

●THR, calore totale rilasciato durante il periodo di valutazione [megajoule].

●TSP, produzione totale di fumo durante il periodo di valutazione [m2].

●SMOGRA, tasso di crescita del fumo basato sul volume di produzione di fumo [m2/s2].

● LFS, è stata osservata la diffusione della fiamma laterale fino alla fine dell'ala lunga?

● Sono state osservate goccioline brucianti?

Il rapporto di prova include anche illustrazioni delle misurazioni effettuate dal soggetto durante il processo di prova, nonché immagini dei campioni di prova prima e dopo la prova.
