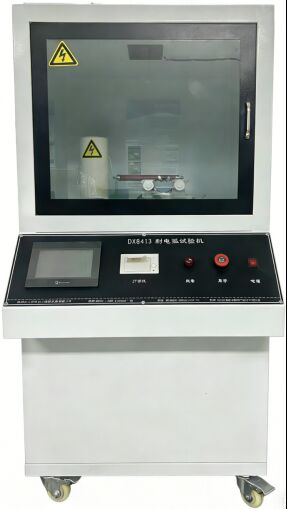

Macchina per test di resistenza all'arco DX8413
Principalmente applicabile a:
GB/T1411-2002 Test di resistenza alla scarica ad arco ad alta tensione e bassa corrente di materiali isolanti solidi secchi.
Conformità agli standard: Questo tester è progettato e fabbricato in conformità con GB1411, IPC650, IEC 61621, ASTMD495 e rispetta i metodi di prova come JEC 149 e UL 746A.
Breve introduzione al principio del test:
In condizioni di test specificate (utilizzando elettrodi specifici e un programma di aumento della tensione/corrente), viene applicata un'alta tensione alla superficie del materiale per indurre una scarica ad arco intermittente o continua. L'alta temperatura e la corrosione chimica generate dall'arco causano gradualmente la carbonizzazione della superficie del materiale e la formazione di percorsi conduttivi (tracking) fino al guasto finale (rottura o combustione prolungata). Lo strumento registra il tempo trascorso (in secondi) dall'inizio del test fino al guasto del materiale. Questo tempo è indicato come **tempo di resistenza all'arco** del materiale e funge da indicatore principale per la valutazione delle sue prestazioni.
Campo di applicazione:
La valutazione delle prestazioni di resistenza all'arco di materiali isolanti elettrici come plastiche, adesivi resinati e vernici isolanti utilizzati in settori come motori, elettrodomestici e apparecchiature domestiche è principalmente applicabile al test delle prestazioni di resistenza all'arco di materiali isolanti solidi come plastiche, film, resine, mica, ceramica, vetro, olio isolante, vernice isolante, cartone e altri mezzi.
Caratteristiche: La macchina per test di resistenza all'arco adotta il controllo computerizzato e la curva di test può essere osservata online durante il processo di test; Memorizza automaticamente le condizioni di test e i dati dei risultati dei test e può accedervi, visualizzarli e stamparli
Principio sperimentale: Utilizzato per testare la resistenza all'arco dei materiali isolanti solidi; Il materiale da testare sarà esposto a un'alta tensione, aumentando gradualmente l'ambiente a bassa corrente fino a quando non si forma un canale conduttivo stabile sulla superficie del materiale. Questo tempo è il tempo di resistenza all'arco del materiale.
Principali requisiti tecnici:
1. Tensione di ingresso: CA 220 V
2. Tensione di uscita: CA 0-20 KV;
3. Capacità elettrica: 1,5 KVA
4. Metodo di prova: arco intermittente, arco continuo
5. Corrente di prova: 10MA-20MA-30MA-40MA opzionale
6. Errore di controllo della tensione di prova: ≤ 1%
7. Errore di tempo di accensione/spegnimento dell'arco:<5ms
8. Tensione di prova continuamente regolabile: 0-20 KV
9. Precisione del controllo della corrente: ± 10%
10. Specifiche dell'elettrodo: elettrodo in lamiera di acciaio inossidabile 25,4 mm * 12,7 mm * 0,15 mm
Elettrodo in acciaio al tungsteno 56 mm * 7 mm * 30 mm
Angolo di configurazione dell'elettrodo 110 gradi
L'angolo tra l'elettrodo e il piano orizzontale è di 35 gradi
Peso dell'elettrodo: 50G
11. Misure di sicurezza:
(1) Protezione da sovratensione
(2) Protezione da sovracorrente
(3) Protezione da cortocircuito
(4) Protezione dall'apertura della porta di sicurezza
(5) Protezione da errore di funzionamento del software
12. Dimensioni esterne: 800 di lunghezza × Larghezza 700 × 1350 mm di altezza
Configurazione principale:
Host di prova: un'unità
Generatore ad alta tensione da 20000 volt: un'unità
Dispositivo di regolazione della tensione completamente automatico a microcomputer: un set (modalità porta seriale)
Dispositivo di trasmissione di tipo isolamento di acquisizione della tensione e acquisizione della corrente: un set
Elettrodi di prova: due set
Asta di rilascio della corrente: una (tipo resina)
Software di misurazione e controllo della resistenza all'arco del computer: un set
Computer: un set
Stampante a getto d'inchiostro a colori di marca: un set
CD del programma: un set
Manuale utente del prodotto: una copia
Certificato di verifica metrologica: una copia
Certificato di conformità: una copia
Strumento casuale: un set
