Laboratorio di prova esegue il test di resistenza alla propagazione verticale della fiamma sui conduttori, apparecchiature di prova

Tester per la combustione di fasci di cavi e fili

Campo di applicazione:

È utilizzato per valutare la capacità di cavi e fili o cavi ottici installati verticalmente di inibire la propagazione verticale delle fiamme in condizioni specifiche, e il processo di utilizzo deve essere coordinato con torri di rimozione fumi. L'intera macchina è composta da diverse parti, come una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di purificazione delle emissioni e una sorgente di accensione.

Conforme allo standard:

Secondo lo standard IEC60332-3-10-2000.

Parametri tecnici:

1. Camera di prova

2. Fonte d'aria

3. Tipo di scala in acciaio

4. Dispositivo di purificazione dello scarico

Parametri tecnici:

1. Le dimensioni della scatola di prova sono 1.000 (L) X 2.000 (P) X 4.000 (A) mm, e il centro è riempito con una scatola di materiale in lana minerale

2. Il fondo della scatola è a 150 mm dalla parete anteriore e c'è uno spazio di aspirazione dell'aria di 800 (L) X 400 (P) mm.

3. Lo spazio di scarico superiore è di 300 (L) X 1.000 (P) mm.

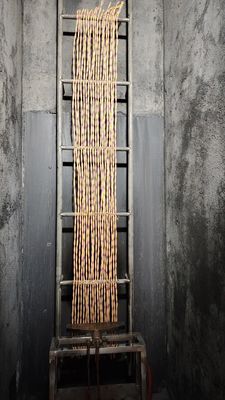

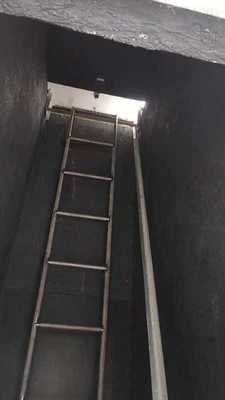

4. Scala in acciaio inossidabile larga 500 (L) X 3.500 (A), 1 pezzo

5. Scala in acciaio inossidabile standard 800 (L) X 3.500 (A), 1 pezzo

6. 2 dispositivi bruciatore a propano standard a strisce

7. 2 dispositivi di miscelazione del gas Venturi

8. Il manometro e il dispositivo della valvola di riduzione della pressione possono regolare la pressione del propano e dell'aria a 0,1 MPa

9. Il rotametro regola e imposta la portata del gas

10. La scatola fornisce scale e ringhiere in acciaio, che sono convenienti per gli utenti per rilevare nella parte superiore

11. Dotato di una valvola a sfera per chiudere manualmente la fonte d'aria

12. Imposta automaticamente il tempo di prova di combustione e interrompe automaticamente la fonte di gas in quel momento

13. La termocoppia sulla parete interna della scatola può visualizzare la temperatura interna della scatola

14. Dimensioni della scatola di combustione: 1120 (L) X 2195 (P) X 5077 (A) mm

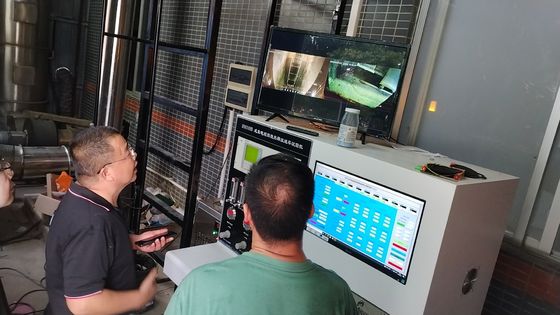

15. Dimensioni della scatola di controllo: 1280 (L) X 770 (P) X 1200 (A) mm

16. Alimentazione: CA 220 V, 50/60 Hz, 2 A

17. Fonte d'aria: propano, aria (fornita dal cliente).
