Test di rivestimenti ignifughi Struttura in acciaio Test di rivestimenti ignifughi Forno ISO834-1 Test interno

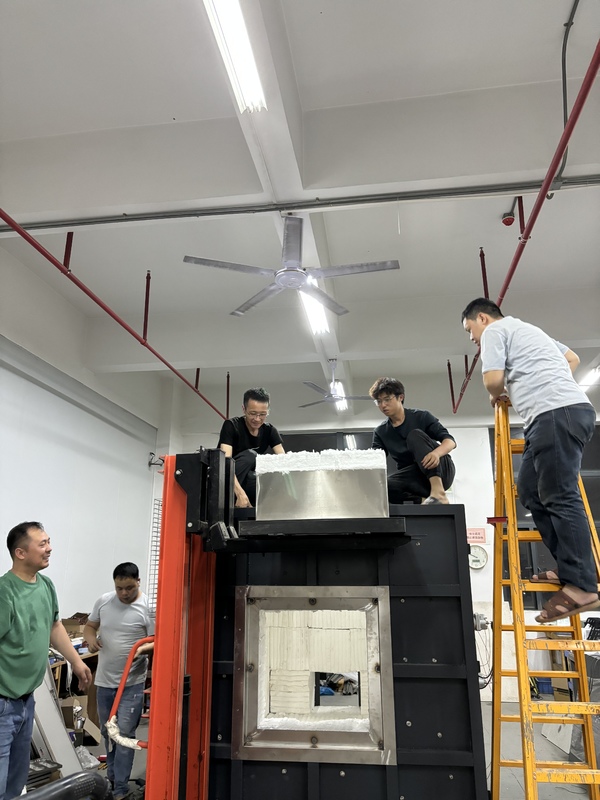

DX8810A Forno di prova di rivestimento ignifugo a struttura in acciaio

1Nome del progetto: forno di prova di rivestimento ignifugo con struttura in acciaio
2. Visualizzazione:Il forno di prova per il rivestimento ignifugio delle strutture in acciaio è adatto per la prova di resistenza al fuoco di vari campioni di rivestimento ignifugio delle strutture in acciaio utilizzati all'interno e all'esterno di edifici (strutture), non è adatto per campioni con una lunghezza superiore a 800 cm. Utilizzando l'interfaccia di funzionamento di Windows 7 e il software di sviluppo LabView, lo stile dell'interfaccia è fresco, bello e semplice.I risultati delle misurazioni vengono visualizzati in tempo reale durante la prova e la curva perfetta viene disegnata dinamicamente, e i dati possono essere salvati in modo permanente, recuperati e stampati, e il rapporto può essere stampato direttamente.e rende i risultati dei test più accurati.
3. Conforme alla norma: ISO834-1, EN1363-1

Parametri tecnici:
1- composizione dell'apparecchiatura: forno orizzontale di prova di resistenza al fuoco, parte di controllo della combustione, parte di gas e sistema di riduzione della pressione, sistema di rilascio della pressione e di misurazione della pressione,sistema di emissione dei gas di scarico, telaio di prova del campione, sistema di flusso di gas, sistema di misurazione della temperatura (sistema di acquisizione dei dati sulla temperatura del forno, sistema di acquisizione della temperatura dei componenti di prova),sistema di valvole di scarico di fumo e software di prova specialeIl modulo di acquisizione dei dati ad alta precisione a 16 bit viene utilizzato per raccogliere i dati di temperatura, pressione, portata e altri aspetti di ciascun canale,e le informazioni reali di combustione riprodotte in tempo reale sono generate attraverso l'analisi microcomputer, elaborazione e controllo, e i risultati sono ottenuti direttamente mediante analisi e giudizio al microcomputer.funzionamento ad alta velocità e avanzato.
2Struttura del forno: struttura a quattro strati, quando lo strato interno è a 1300°C, lo strato esterno è a temperatura ambiente.il secondo strato di telaio della struttura in acciaioIl terzo strato è costituito da mattoni ad alta temperatura; il quarto strato è un cotone ceramico ad alta temperatura con una resistenza a temperatura di 1700 °C;
3- Bruciatore:
3.1 sono adottate 2 serie di bruciatori ad alta pressione con una potenza di 60~80 kW e il bruciatore ha un controllo proporzionale aria-carburante;che forma un controllo a circuito chiuso con il feedback di temperatura nel forno, e può regolare automaticamente la valvola del gas e la valvola dell'aria per ottenere il miglior effetto di combustione.
3.2 Regolare della torcia in fiamme: con dispositivo di allarme automatico per il guasto dell'accensione e l'estinzione della fiamma;
3.3 Due moschetti a gas ad alta velocità sono incorporati su entrambi i lati della parete del forno, uno su ciascun lato, per fornire il calore necessario al riscaldamento nel forno;
3.4 condotta di gas e condotta d'aria: è composta da valvola a farfalla, valvola proporzionale aria-carburante, valvola riduttrice di pressione a due fasi, valvola a farfalla manuale, regolatore di accensione,interruttore ad alta e bassa pressione, valvola di rilascio di sovrapressione del gas, separatore gas-liquido, valvola di riduzione della pressione del primo stadio, valvola di commutazione della fase liquida, manometro di pressione del gas, manometro di bassa pressione, valvola a sfera, allarme di perdita di gas,tubi di acciaio inossidabile, tubo ad alta pressione a gas, ecc.

4Sistema di misurazione della temperatura:
4.1 Termocoppia nel forno:
4.2 Misurazione della temperatura superficiale di contromisura:
4.3 Temperatura di prova mobile
4.4 Raccolta della temperatura del forno

5Sistema di misurazione della pressione:
5.1 Misurazione della pressione del forno
5.2 La pressione nel forno è registrata ogni 1 minuto e l'accuratezza dell'apparecchiatura di registrazione è di 1 s. L'acquisizione dei dati è di 3 volte al secondo.la pressione del forno può garantire un controllo in tempo reale con il sistema di scarico dei fumi secondo i requisiti di ciascuna norma del capitolo 2 "Conformità alle norme";
5.3 Sonda di misura a T
5.4 Trasmettitore di pressione

6Sistema di rilascio della pressione:
6.1 I fori di scarico sono installati sulla parete del forno dietro la parete del forno;che sono collegati al tubo di scarico del fumo per scaricare il gas di scarico nel corpo del forno e controllare la pressione nel fornoL'alimentazione dell'aria e l'aria di scarico nel forno sono controllate da un potente ventilatore da 0,3 kW e da un convertitore di frequenza.e il volume dell'aria è controllato automaticamente da programmi informatici per soddisfare i requisiti di combustione, pressione e fumo di scarico;
6.2 Tubo di rilascio della pressione
6.3 Potenza di rilascio della pressione: ventilatore ad alta pressione AC220, 0,3kw resistente alle alte temperature;
6.4 Controllo della pressione del forno e acquisizione dei dati, la pressione del forno può garantire un controllo in tempo reale secondo i requisiti di cui sopra e il sistema di scarico fumo per formare un circuito di controllo.

7Indice di progettazione del forno:
7.1 volume netto del dispositivo: 1,0 m3
7.2 Dimensioni nette nel dispositivo: lunghezza × larghezza × altezza = 1,0 × 1,0 × 1,0 m
7.3 Dimensioni esterne del dispositivo: lunghezza × larghezza × altezza = 1,6 × 1,6 × 1,6 m
7.4 Carburante utilizzato: gas naturale (valore calorico 8500Kcal/Nm3) o gas industriale;
7.5 Temperatura di funzionamento: la temperatura di funzionamento a lungo termine del forno è inferiore a 1300°C; riscaldare secondo la formula impostata.
7. allarme per gas: utilizzato nella sala gas e nel sito di prova.

8Numero di moschetti incendiari: 2 serie
9- telaio di prova del campione: piastra d'acciaio resistente al calore mobile, complessivamente 2 serie
10. Prova di efficienza di isolamento termico: secondo la norma GB/T14907-2018, appendice A,due termocoppie sono inizialmente disposte al centro della superficie di retroalimentazione del campione e 125 mm di distanza dalla linea centrale, e le termocoppie nel forno sono utilizzate per testare e calcolare l'efficienza di isolamento termico.

Sistema di scarico fumo:
1Il dispositivo di prova adotta il metodo di scarico del fumo inferiore.
2Al fondo del forno si trova un portone di scarico a forma di canale, che viene scaricato attraverso il ventilatore a corrente indotta.
3Il ventilatore di scarico e il condotto di scarico sono in acciaio inossidabile 304.
