Macchina per prove di laboratorio per cavi e cavi ottici secondo la norma IEC60332-3-10

Tester per la combustione di fasci di fili e cavi

Scopo dell'applicazione:

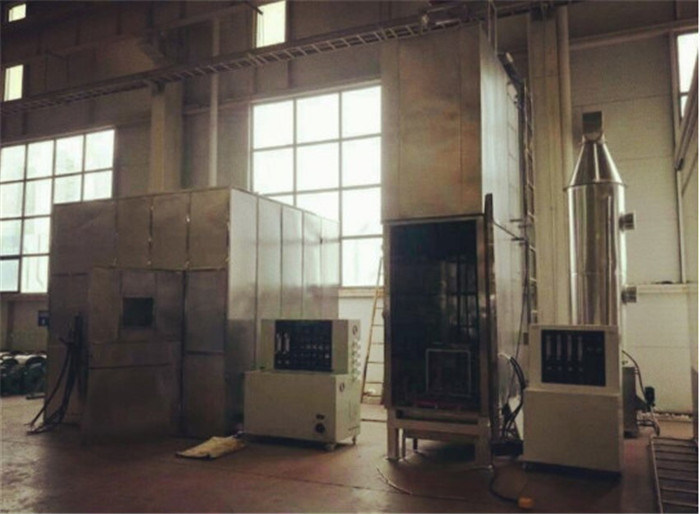

È utilizzato per valutare la capacità di fili e cavi installati verticalmente o cavi ottici di inibire la propagazione verticale delle fiamme in condizioni specifiche, e il processo di utilizzo deve collaborare con torri di rimozione fumi. L'intera macchina è composta da diverse parti, come una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di purificazione delle emissioni e una sorgente di ignizione.

Conforme allo standard:

Secondo lo standard IEC60332-3-10-2000.

Parametri tecnici:

1. Camera di prova

2. Fonte d'aria

3. Tipo di scala in acciaio

4. Dispositivo di purificazione dello scarico

Parametri tecnici:

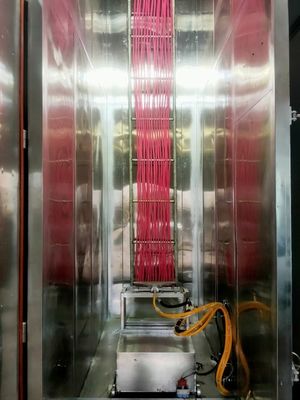

1. Le dimensioni della scatola di prova sono 1.000 (L) X 2.000 (P) X 4.000 (A) mm, e il centro è riempito con una scatola di materiale in lana minerale

2. Il fondo della scatola è a 150 mm dalla parete anteriore e c'è uno spazio di aspirazione dell'aria di 800 (L) X 400 (P) mm.

3. Lo spazio di scarico superiore è di 300 (L) X 1.000 (P) mm.

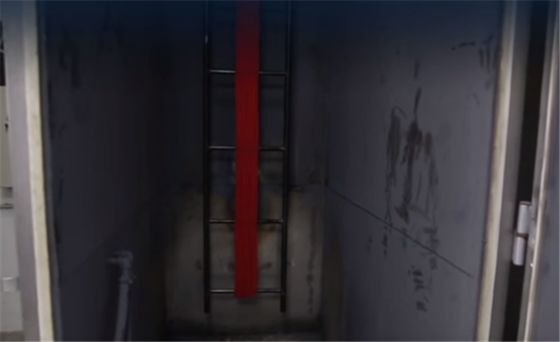

4. Scala in acciaio inossidabile larga dimensioni 500 (L) X 3.500 (A), 1 pezzo

5. Scala in acciaio inossidabile standard dimensioni 800 (L) X 3.500 (A), 1 pezzo

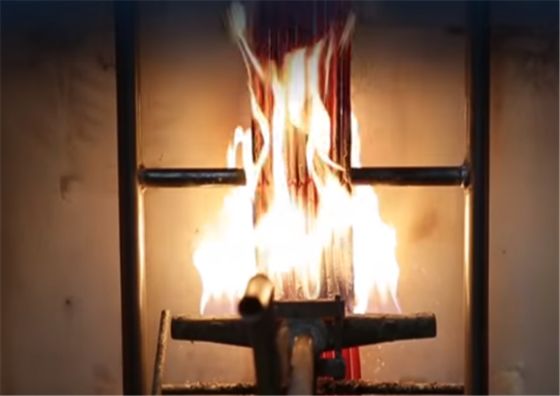

6. 2 dispositivi bruciatore a propano standard a strisce

7. 2 dispositivi di miscelazione del gas Venturi

8. Il manometro e il dispositivo della valvola di riduzione della pressione possono regolare la pressione del propano e dell'aria a 0,1 MPa

9. Il rotametro regola e imposta la portata del gas

10. La scatola fornisce scale e ringhiere in acciaio, che sono convenienti per gli utenti per rilevare nella parte superiore

11. Dotato di una valvola a sfera per chiudere manualmente la fonte d'aria

12. Imposta automaticamente il tempo di prova di combustione e interrompe automaticamente la fonte di gas in quel momento

13. La termocoppia sulla parete interna della scatola può visualizzare la temperatura interna della scatola

14. Dimensioni della scatola di combustione: 1120 (L) X 2195 (P) X 5077 (A) mm

15. Dimensioni della scatola di controllo: 1280 (L) X 770 (P) X 1200 (A) mm

16. Alimentazione: CA 220 V, 50/60 Hz, 2 A

17. Fonte d'aria: propano, aria (fornita dal cliente).

Il significato del test:

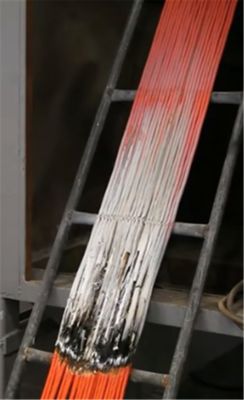

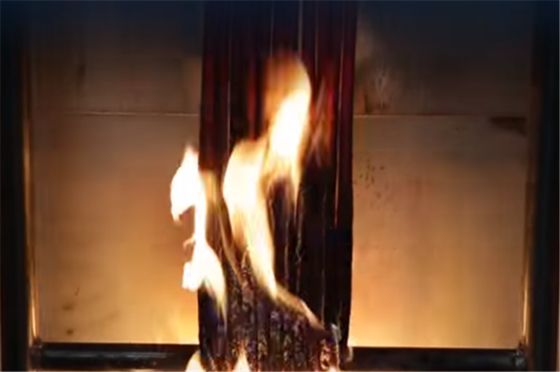

I cavi testati secondo IEC 60332-3 hanno dimostrato di sopprimere efficacemente la propagazione verticale delle fiamme durante l'installazione in fasci, risparmiando così tempo prezioso per l'evacuazione del personale e l'estinzione degli incendi in caso di incendio di un edificio. Questo è un indicatore chiave per misurare la sicurezza ignifuga dei cavi.
