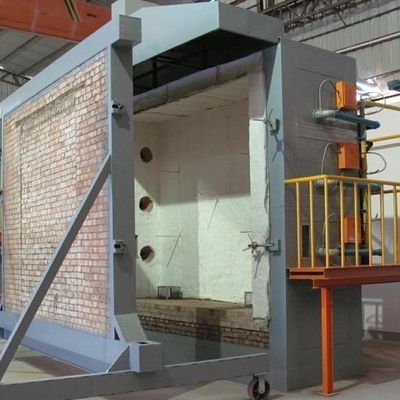

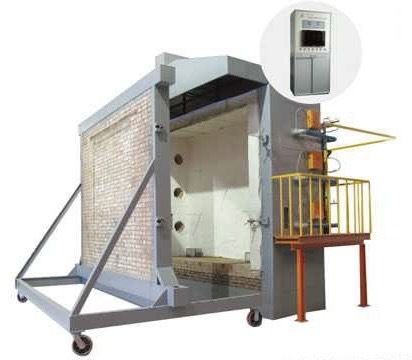

Tester di resistenza al fuoco DX8342 per componenti edilizi

Ambito di applicazione: È adatto per il test di resistenza al fuoco di componenti edilizi e la resistenza al fuoco di componenti di separazione verticali portanti.

Tensione operativa: AC 380V±10% 50NZ.

Corpo del forno: Il forno di prova è composto da mattoni, struttura in acciaio e materiali ignifughi e isolanti termici.

Dimensioni del campione: larghezza 300mm× altezza 300mm (personalizzabile).

Le dimensioni del forno sono approssimativamente:

Forno verticale: L3.2m× L2.2m× H4.0m

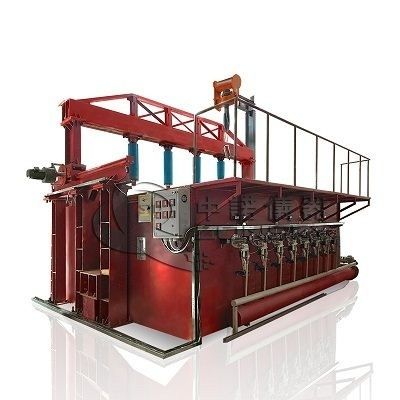

Forno orizzontale: L3.2m× L3.2m× H1.5.

Flusso di gas: 0~100L/min Precisione di misurazione 2.5.

Flusso d'aria: 0~50m3/min Precisione di misurazione ≤±0.5m3/min.

Capacità del serbatoio del gas: ≥50kg×6.

Apparecchiatura di misurazione del carico: si deve aggiungere ±2,5% del valore del carico (richiesto per il test di tipo con carico).

Sonda di misurazione dello spazio del campione: diametro 6mm ±0.1mm, diametro 25mm ±0.2mm.

Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), bruciatore (non meno di 20) e valvole di regolazione.

Fonte di gas di combustione: propano, gas liquefatto.

Sistema di controllo della temperatura del forno: il punto di campionamento massimo è 10 punti.

Sistema di ventilazione e serranda di controllo, ecc.Intervallo di misurazione del calore radiante sulla superficie posteriore del campione: 0~10W/cm2.

Intervallo di misurazione della pressione del forno: 0~100pa

Precisione di misurazione: ≤±3pa.

Temperatura di prova: Il controllo della temperatura del forno soddisfa i requisiti di T-T0=3451g (8t+1), e la deviazione del controllo della temperatura è controllata

:A 0 min

10 min 30 min, d≤5%.

Temperatura del forno: ±15°C.

Temperatura interna del campione: ±10°C.

Temperatura di retrofiamma del campione: ±4°C.

Condizioni di misurazione della pressione del forno:

5 minuti dopo l'inizio del test, devono essere raggiunte nel forno le condizioni di pressione positiva specificate di seguito.

Membro orizzontale - sul piano orizzontale 100 mm al di sotto della superficie inferiore del campione, la pressione del forno è 15Pa±5Pa.

Membro verticale – altezza 3m nel forno, 100 mm dalla superficie del campione. La pressione del forno è 15Pa±5Pa.

10 minuti dopo l'inizio del test, il forno dovrebbe raggiungere le condizioni di pressione positiva specificate di seguito.

Membro orizzontale - sul piano orizzontale 100 mm al di sotto della superficie inferiore del campione, la pressione del forno è 17Pa±3Pa.

Membro verticale – altezza 3m nel forno, 100 mm dalla superficie del campione. La pressione del forno è 17Pa±3Pa.

Temperatura del forno: ±15°C, utilizzando una termocoppia con un diametro di 1 mm.

La temperatura di retrofiamma del campione è ±4°C, e il diametro del filo è 0.5 mm.

Termocoppia corazzata platino rodio platino valore s, classe di precisione

2.Intervallo di temporizzazione: 0~120min Precisione di temporizzazione:

2.Intervallo di temporizzazione: 0~120min Precisione di temporizzazione:

<±1s.Sistema di rilevamento della temperatura del campione: il punto di campionamento massimo è 20 punti.

Ambito di applicazione:

Il forno di prova soddisfa gli indicatori tecnici e i requisiti specificati nello standard nazionale GB/T7633-2008, ed è adatto per il test di resistenza al fuoco di porte orizzontali non portanti e serrande avvolgibili.Parametri principali:

Potenza elettrica: 6KW

Intervallo di misurazione della pressione del forno: 0-100Pa Precisione di misurazione: ≤±3Pa

Flusso d'aria: 0-50m3/min Precisione di misurazione: ≤±0.5 m3/min

Fonte di gas di combustione: propano, gas liquefatto (fornito dall'utente)

Capacità del serbatoio del gas: 50kg×6

Intervallo di misurazione del calore radiante della superficie posteriore del campione: 0~10W/cm2;

Intervallo di misurazione della pressione del forno: 15Pa±5Pa;

Temperatura di prova: temperatura programmata 15min temperatura ambiente ~ 718°C,

30min temperatura ambiente ~ 821°C, 60min temperatura ambiente ~ 925°C,

90min temperatura ambiente ~ 986°C; 120min temperatura ambiente ~ 1029°C;

180min temperatura ambiente ~ 1115°C, 240min temperatura ambiente ~ 1150°C;

Sensore di temperatura: nel forno: 9 termocoppie corazzate nichel-cromo-nichel-silicio valore K, livello di precisione: classe II

Retrofiamma: 29 termocoppie corazzate nichel-cromo-nichel-silicio valore K, classe di precisione: classe II

Intervallo di temporizzazione: 0-240min Precisione di temporizzazione:

<±1sDimensioni del campione: (specifiche speciali possono essere personalizzate dagli utenti)

Area utilizzabile dell'attrezzatura: lunghezza× larghezza× altezza (3.8×2.4×4.5) m;

Peso dell'attrezzatura: 4500 kg (il forno di prova deve essere installato in loco);

Sistema di gassificazione: 150kg/h (opzionale).

Parametri tecnici:

1. Rack per strumenti da 19 pollici, inclusi analizzatori di ossigeno, anidride carbonica e monossido di carbonio

2. L'analizzatore di ossigeno è un analizzatore di ossigeno che utilizza il metodo di misurazione della variazione di pressione paramagnetica per rilevare la concentrazione di ossigeno nel gas. Tempo di risposta (T90) 3,5 s, tempo di elaborazione del segnale interno

< 1 s, sensore di pressione (interno) 50~200 kPa, deriva dello zero< 0,5%/mese dell'intervallo di misurazione minimo sulla targhetta, deriva del valore misurato 0,5%/mese< l'intervallo di misurazione corrente, errore di ripetibilità< 1% dell'intervallo di misurazione corrente, 1% dell'intervallo di misurazione corrente del limite di rilevamento minimo, errore di linearità< 1% dell'intervallo di misurazione corrente3. Gli analizzatori di anidride carbonica e monossido di carbonio sono a infrarossi non discreti, e il principio si basa sul fatto che le molecole di gas hanno una banda di assorbimento infrarosso specifica, e viene adottato il metodo di analisi infrarossa alternata a fascio singolo. Il limite di rilevamento minimo è l'1% dell'intervallo di misurazione corrente, la misurazione dell'errore di linearità è ±1% del fondo scala di

< quando l'intervallo massimo è nell'intervallo massimo, la ripetibilità è< ±1% dell'intervallo minimo sulla targhetta, e il tempo di risposta (tempo T90) è di circa 1,2 L/min del flusso di gas campione< 30 secondi4. L'intervallo dell'analizzatore di ossigeno è 0-25%, l'intervallo dell'analizzatore di anidride carbonica è 0-10%, e l'intervallo dell'analizzatore di monossido di carbonio è 0-1%

5. Il termoregolatore viene utilizzato per controllare la trappola fredda, e l'acqua viene completamente rimossa durante il processo di raffinazione del gas del test

6. La pompa a doppia testa per il campionamento del gas può trasferire i campioni di gas generati durante la combustione all'analizzatore a circa 30 metri di distanza

7. Sistema di acquisizione dati (incluse procedure operative e di controllo)

8. La scheda di acquisizione adotta un intervallo di guadagno ampio a 16 bit, schede di I/O analogiche e digitali

9. Tipo di termocoppia: tipo K, intervallo: temperatura ambiente ~ 1500 gradi Celsius.

10. Il sistema di acquisizione dati può raccogliere dati tramite l'installazione e l'attivazione di registratori di dati o puntatori sul campo

11. Il sistema di acquisizione dati è composto dalle seguenti parti:

Modulo di ingresso termocoppia bit, modulo di ingresso analogico a 16 bit, modulo di ingresso/uscita digitale, modulo di uscita analogica a 12 bit, piastra base a 4 e 8 slot, base di connessione, modulo di rete, alimentatore universale 24 volt 5A DC, computer di acquisizione dati, stampante

ISO 9705:2003 specifica un metodo di prova per simulare un incendio che si verifica nella sezione d'angolo di una piccola stanza, che utilizza una fonte di accensione standard per valutare l'impatto dei prodotti superficiali sullo sviluppo di un incendio, che fornisce dati sul passaggio attraverso dall'accensione al passaggio attraverso di incendi che si verificano sotto una fonte di accensione standard; ISO 9705:2003 descrive anche diverse tecniche di misurazione all'interno e all'esterno della stanza. I test ISO 9705 in questa sezione forniscono informazioni di base e supporto per potenziali utenti. Fornisce all'utente informazioni tecniche sul test della fonte di accensione, sul flusso di calore del bruciatore nella stanza, sul bilancio termico della stanza nell'incendio, sui tipi di fumo e gas tossici prodotti e sui risultati della simulazione di questi test.

Il metodo di prova è utilizzato anche nel metodo di prova cinese

s, e lo standard sviluppato è GB 20286 Appendice B e Appendice C.Conforme a:ISO 9705, NFPA 266, GB20286 Allegato B e Allegato C, ecc
