Parte 1: Una panoramica dei componenti del sistema e dei loro usi

Il sistema è composto dai seguenti componenti :

La funzione della camera di prova è quella di fornire un ambiente di prova come temperatura costante alta e bassa, alternata alta e bassa;

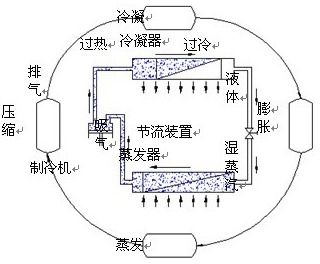

È composto da sistema di refrigerazione, sistema di riscaldamento, sistema di condotti dell'aria, sistema di controllo, dispositivo di protezione di sicurezza del sistema, ecc.

Parte 2: I principali indicatori tecnici della camera di prova

Dimensioni della camera di lavoro 500×500×600mm(profondità × larghezza×altezza)

Dimensioni esterne 970×1050×1750mm (profondità × larghezza×altezza)

Intervallo di temperatura -0℃ ~ +150℃ (Quando non c'è carico e si trova in uno stato costante)

Fluttuazione di temperatura ≤±0.5℃ (Quando non c'è carico e si trova in uno stato costante)

Uniformità di temperatura ≤1℃ (Quando non c'è carico e si trova in uno stato costante)

Velocità di raffreddamento Da temperatura ambiente a 150°C, circa 45 minuti (intervallo 20°C~100°C, senza carico, riscaldamento non lineare dell'intero processo)

Velocità del vento 1.7 ~ 2.5m/s

Gli indici sopra riportati sono stati misurati a temperatura ambiente ≤25°C, pressione atmosferica, senza carico, condizioni di assenza di carico e a 1/6 dello spazio dalla parete interna della scatola

Potenza  Circa 4,5Kw

Intervallo di velocità del flusso d'aria 0.02~3m/s

Alimentazione 220V±10%V;50Hz

Area permeabile all'umidità   3000mm2 (standard ASTME96) 6 pezzi

Capacità di umidificazione ≥250mL/h

Intervallo di umidità 20%~98%R.H(AT+25℃~+85℃)98%RH (Non c'è fonte di calore durante il test di calore umido)

14. Errore di umidità:≤+2~-3.0%RH (umidità >75%RH) (a stato costante)

≤±5.0%RH (umidità ≤75%RH) (a stato costante)

15. Conforme agli standard e ai metodi di prova pertinenti MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Unità principale, accessori e software di test:

Certificato di prodotto 1 pz

Manuale di istruzioni del prodotto 1 set

Certificato di garanzia 1 set

Termometro 1

Cavo di alimentazione 1

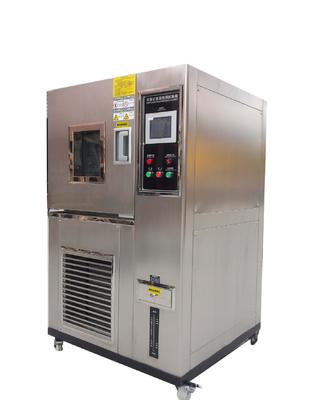

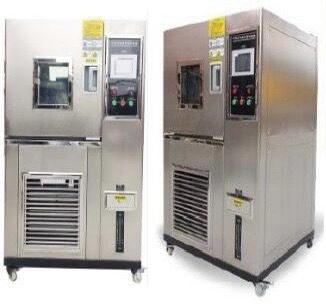

Parte 3: Descrizione dello schema di progettazione e produzione della camera di prova di permeabilità all'umidità dei tessuti programmabile

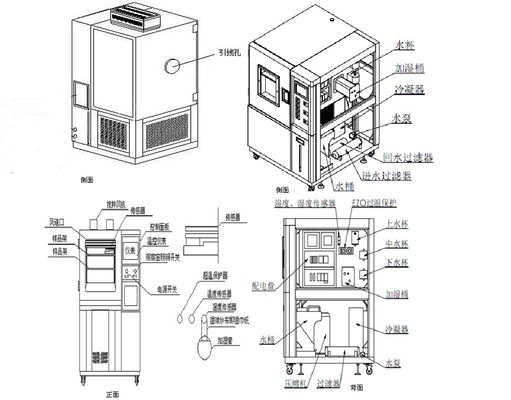

 Forma strutturale: Ovvero, la camera di prova, il sistema di refrigerazione, il sistema di condizionamento dell'aria, l'armadio di controllo elettrico e l'unità di refrigerazione sono un tutt'uno, l'unità di refrigerazione si trova nella parte inferiore della scatola e la parte di controllo elettrico è posizionata sul lato della camera di prova per facilitare l'uso

Camera di lavoro: Riscaldatori distribuiti, evaporatori di refrigerazione, motori del ventilatore, pale del ventilatore, condotti dell'aria e altri dispositivi

Fori di prova: Il lato della camera di prova è dotato di 1 foro per il passaggio dei cavi, di dimensioni 50mm

Materiale interno della scatola: Realizzato in lamiera di acciaio inossidabile lucido SUS304 spessa 1 mm, di alta gamma

Materiale esterno della scatola : Lamiera di acciaio inossidabile spazzolata affidabile spessa 1 mm. Facile da pulire e di lunga durata

Materiale isolante: Il materiale isolante è in schiuma di poliuretano, con uno spessore di 100 mm, l'effetto isolante è buono e la superficie esterna della camera di prova non presenta brina o condensa

Configurazione interna della scatola: La camera di lavoro è dotata di uno scaffale in acciaio inossidabile regolabile in altezza

Scarico: La scatola è dotata di uno scarico per la condensa

Fondo della scatola: Impostare uno scarico sul fondo per far defluire liberamente e agevolmente il liquido nella scatola, ovvero il liquido non può accumularsi sul fondo della scatola, c'è un serbatoio dell'acqua sotto la scatola con un livello dell'acqua, il serbatoio dell'acqua è riempito con acqua distillata, acqua pura, l'acqua in bottiglia non dovrebbe essere collegata all'acqua del rubinetto o verrà bloccata dalle sostanze presenti nell'acqua del rubinetto

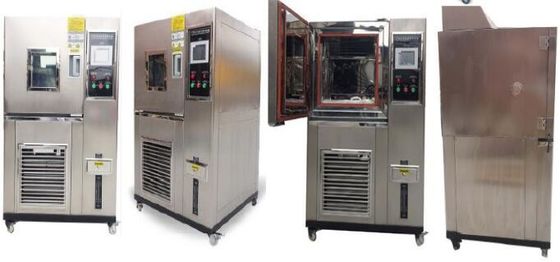

Porta: Design a porta singola, con striscia di tenuta in gomma siliconica, resistente alle alte e basse temperature, anti-invecchiamento, buone prestazioni di tenuta. Per evitare la formazione di condensa o brina sul bordo del telaio della porta e sulla porta durante il test a bassa temperatura, il bordo del telaio della porta e la porta sono dotati di un dispositivo di sbrinamento elettrico, e gli accessori hardware come serrature e cerniere sono accessori originali "KUNLONG"

Maniglie delle porte: Adotta una struttura a fibbia e a trazione, apertura singola, cerniera sinistra, maniglia destra, apertura a leva, comoda e facile da cambiare, bella e generosa

Finestra di osservazione: La porta della camera di prova è dotata di una finestra di osservazione cava con riscaldamento a film resistivo e protezione antigelo di 400×500 mm (larghezza × altezza), e dotata di una copertura per finestra di osservazione anti-raggi UV e di un dispositivo di riscaldamento e protezione antigelo. Installata sulla porta della camera di prova

Luci di ispezione: La finestra di osservazione è dotata di una fonte di luce di osservazione controllata a lunga durata, lampada alogena (AC12V) da 20W

Dispositivi mobili: Quattro rotelle mobili possono essere fissate

Dispositivo di posizionamento e livellamento:Garantire che la camera di prova funzioni senza problemi

Unità principale, accessori e software di test:

Certificato di prodotto 1 pz

Manuale di istruzioni del prodotto 1 set

Certificato di garanzia 1 set

Termometro 1

Cavo di alimentazione 1

Condizioni d'uso del dispositivo

Umidificazione con acqua:Acqua purificata, acqua distillata, acqua deionizzata, resistività ≥ 500.m

Metodo di raffreddamento: Metodo di raffreddamento ad aria: temperatura ambiente +5~+28°C è adatto

Tensione: AC 220V±10%, 50 Hz, tre fasi a quattro fili + filo di terra

Temperatura ambiente:0~40℃

Umidità ambientale: < 85%R.H

Pressione atmosferica :86~106Kpa.

Requisiti del sito: L'apparecchiatura deve essere posizionata orizzontalmente in una stanza di prova ben ventilata, con spazio sufficiente intorno per il funzionamento e la manutenzione

Condizioni spaziali:La camera di prova deve essere a una distanza di almeno 200 mm dalle pareti circostanti, e l'apparecchiatura deve essere aperta e chiusa normalmente

Condizioni ambientali: Non ci devono essere forti vibrazioni, forti interferenze di campi elettromagnetici, polvere concentrata e sostanze corrosive, luce solare diretta o altre radiazioni dirette da fonti di calore intorno al sito dell'apparecchiatura

Frequenza ed errore: 50±0.5Hz

Tensione ed errore: AC 220V±10%V

Interruttore principale : È richiesto uno spazio separato

Dettagli dei componenti principali

Pannello di controllo

 Caratteristiche del controller TEMI850

1. Touch screen a colori

2. Due modalità di controllo (valore fisso/programma)

3. Tipo di sensore: sensore PT100

4. Modalità di uscita: uscita di controllo PID; uscita analogica (4-20mA);

(1-5V)/(0-10V) possono essere selezionati arbitrariamente, 8 ingressi ausiliari di segnale di commutazione; (Configurazione base di 10 relè, 20 relè opzionali) Uscita relè ON/OFF;

5. Intervallo di misurazione della temperatura: -90.00°C--200.00°C, (opzionale -90.00°C--300.00°C) errore ±0.2°C;

6. Intervallo di misurazione dell'umidità: 1.0%--100%RH, errore ±1%RH;

7. Intervallo di misurazione: può essere impostato arbitrariamente e funzioni speciali possono essere personalizzate;

8. Modifica del programma: è possibile programmare 12 gruppi di programmi e ogni gruppo di programmi può essere programmato fino a 10 segmenti, e può essere impostato per essere eseguito in cicli;

9. Interfaccia di comunicazione: (RS232/RS485, la distanza di comunicazione più lunga è 1,2 km [la fibra ottica può raggiungere 30 km]);

10. Tipo di lingua del touch screen dell'interfaccia di comunicazione: Cinese/Inglese

11. Risoluzione TFT: 800×480 64K colori

I nostri vantaggi:

1. Supporto tecnico professionale.

2. Ricca esperienza nel carico di un gran numero di container nei porti marittimi cinesi.

3. Spedizione veloce tramite compagnia di navigazione rinomata.

4. Servizio adeguato via email dopo la spedizione.

5. Siamo un produttore professionale di apparecchiature di prova in Cina, con ricca esperienza e competenze, e disponiamo anche di prodotti di qualità costante.

6. Servizio post-vendita tempestivo

Piano di assistenza post-vendita:

1. Garantiamo che la merce sia pienamente conforme ai requisiti di qualità, specifiche e prestazioni stabiliti nel contratto;

2. Prima della consegna, effettueremo test accurati e completi sui prodotti per garantire il buon funzionamento dell'apparecchiatura; Imballaggio secondo le vostre esigenze, immagini allegate prima della spedizione per la vostra conferma, consegna puntuale e fornitura di documenti di spedizione professionali;

3. Vi forniremo un servizio di qualità immediato, risponderemo entro 48 ore dalla ricezione del messaggio di qualità e forniremo soluzioni adeguate entro 3 giorni lavorativi;

4. Dopo l'accettazione, i nostri ingegneri forniranno servizi professionali e tecnici gratuiti, come guida e insegnamento video, e guida e insegnamento in loco, se necessario;

5. Forniamo un periodo di garanzia di 12 mesi e, in caso di problemi di qualità durante il periodo di garanzia del prodotto (non causati da fattori umani), garantiamo di fornire servizi gratuiti di riparazione, manutenzione e sostituzione di parti danneggiate e difettose;
