Nome del prodotto:

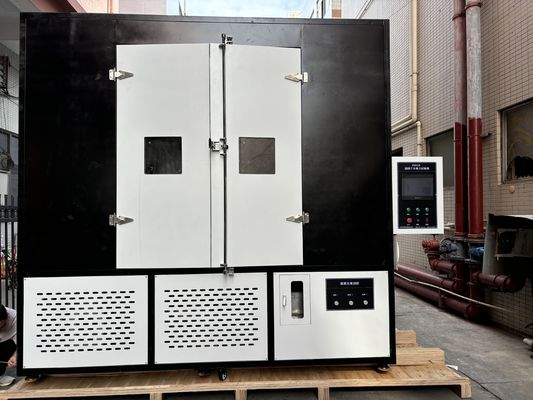

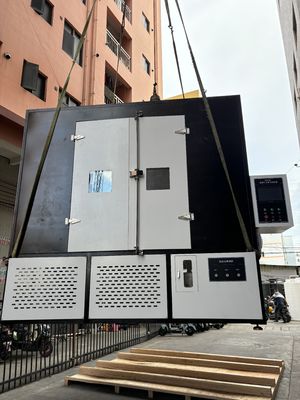

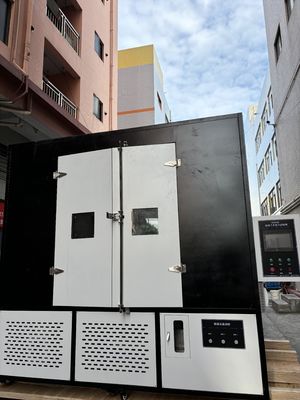

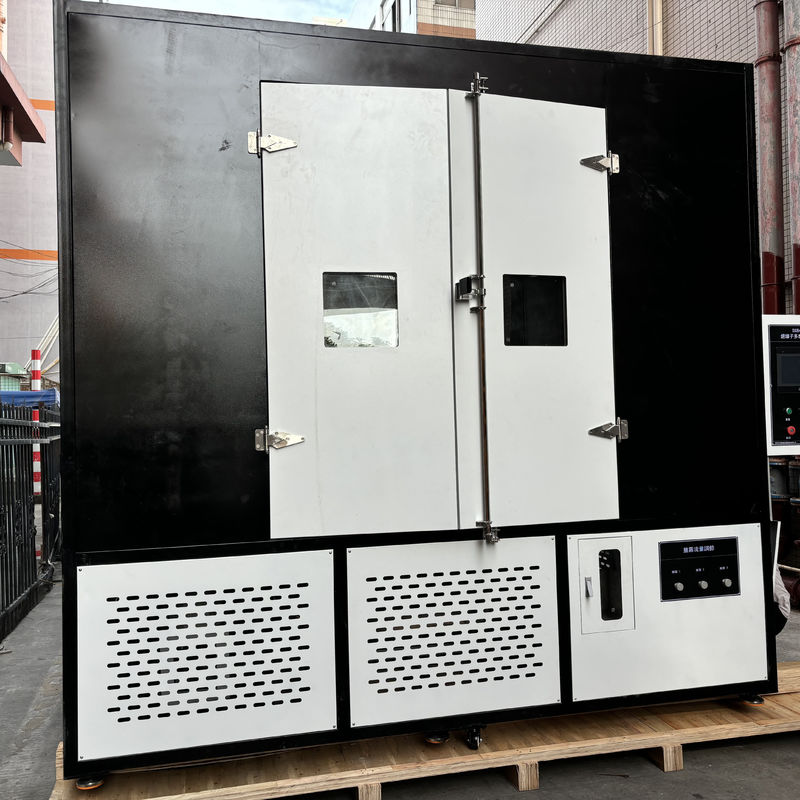

Specifiche tecniche per l'installazione di test a stress multipli di 5000 ore in conformità con IEC 62730:2024.
Condizioni di prova:
Il ciclo di sollecitazioni applicate agli isolatori e ripetuto per un periodo di 5.000 ore è mostrato nella Figura 3. Il ciclo è progettato
in modo che i provini siano anche soggetti agli effetti della variazione di temperatura e della condensa.
Pioggia artificiale:
La pioggia artificiale deve essere fornita da ugelli montati sopra i provini e all'esterno del loro perimetro (vedere la Figura 4). Il
tasso di precipitazione medio deve essere conforme alla IEC 60060-1. Deve essere utilizzata acqua con una resistività minima di 85 nm. Ogni
dei provini viene spruzzato individualmente.
Calibrazione della nebbia salina:
La calibrazione verrà effettuata prima dell'inizio del test.
Almeno due recipienti di raccolta puliti con un'area di raccolta di 8.000 mm2 ± 2.000 mm2 e un'altezza massima di 100 mm ciascuno sono posizionati il più vicino possibile alla posizione delle estremità dell'oggetto di prova. I recipienti sono posizionati in modo tale da non essere schermati dai provini e per evitare gocciolamenti dagli elementi costruttivi della camera o da un'altra fonte.
Dovrebbero raccogliere tra 1,5 ml e 2,0 ml di precipitazione all'ora (corretti per un'area di raccolta di 8000 mm2) in media su un periodo minimo di 16 ore.
NOTA La portata necessaria per ottenere tale precipitazione (tipicamente dell'ordine di 0,3 l/m3h basata su una camera non superiore a (15 m3) deve essere annotata. (La portata dell'acqua è definita in litri all'ora e per metro cubo del volume della camera di prova.)
Successivamente du ri ng il test, la portata deve essere controllata almeno ogni 100 ore e deve rimanere entro ± 25% del valore iniziale.
non è consentito ricircolare l'acqua.
Condizioni generali:
1- Verrà fornita la formazione sulla manutenzione e l'uso del dispositivo
2- Dopo il completamento dell'installazione, il dispositivo funzionerà senza problemi per 1 mese (4 settimane) per l'accettazione.
3- Verranno forniti lo schema elettrico e gli schemi del sistema di collegamento dei tubi dell'acqua
4- Verrà fornito il manuale di manutenzione
5- Verrà fornito il manuale utente
6- Le parti a contatto con la nebbia salina e la pioggia saranno in acciaio inossidabile
7- I componenti elettrici saranno adatti per l'infrastruttura a 380 V
8- Le condizioni di garanzia saranno specificate
9- I pezzi di ricambio saranno forniti per 10 anni
10- Verrà fornito l'elenco dei materiali di consumo
Vantaggi principali degli isolatori：
1. Eccellenti prestazioni di isolamento
Gli isolatori possono isolare efficacemente l'alta tensione aumentando la distanza di dispersione, prevenire la dispersione di corrente e l'arco voltaico e garantire il funzionamento sicuro del sistema di alimentazione. Ad esempio, gli isolatori compositi sono realizzati con materiali come la gomma siliconica, che hanno un'eccellente resistenza al flashover da inquinamento e possono mantenere la stabilità in ambienti fortemente inquinati.2. Elevata resistenza meccanica e durataGli isolatori moderni, come gli isolatori compositi in resina epossidica di quarta generazione, hanno una maggiore affidabilità meccanica e possono resistere a carichi meccanici estremi (come vibrazioni del vento, formazione di ghiaccio) e variazioni di temperatura, riducendo i guasti causati dal degrado del materiale.
Tendenze di sviluppo future degli isolatori: 1. Innovazione dei materiali e aggiornamento delle prestazioniIsolatore composito rigido di quarta generazione: utilizzando materiali a base di resina epossidica, risolve i problemi di guasto della tenuta dell'interfaccia e autoesplosione delle precedenti tre generazioni di prodotti e ha un'elevata resistenza meccanica e resistenza al flashover da inquinamento. È entrato nella fase di pre-produzione commerciale 710. Materiali nanocompositi: aggiungendo nanoparticelle per migliorare la resistenza all'invecchiamento e ai raggi UV dei materiali, possono adattarsi a nuove esigenze come le armoniche ad alta frequenza nelle smart grid.2. Espansione delle aree di applicazioneTrasmissione ad alta tensione e ultra-alta tensione: con l'aggiornamento della rete elettrica globale, la domanda di isolatori con livelli di tensione di 750 kV e superiori è aumentata, in particolare nei progetti di trasmissione in aree estreme come deserti e regioni ad alta quota. Nuova energia e transito ferroviario: la domanda di isolatori leggeri e ad alta affidabilità negli impianti eolici, negli impianti fotovoltaici e nelle reti di contatto ferroviarie ad alta velocità sta guidando la crescita del mercato.
