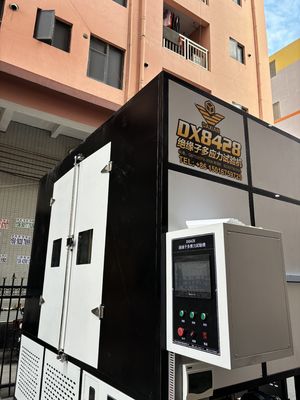

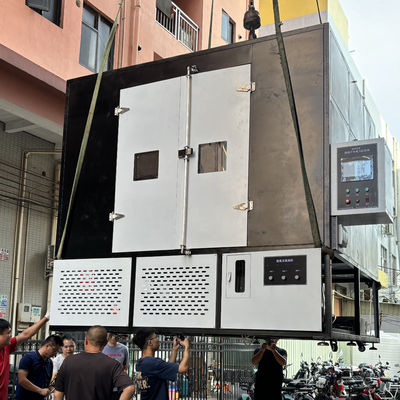

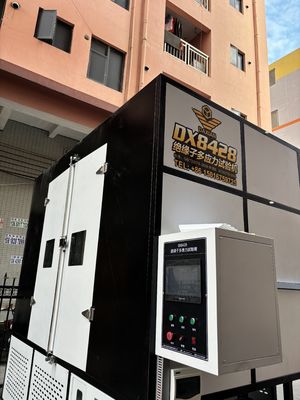

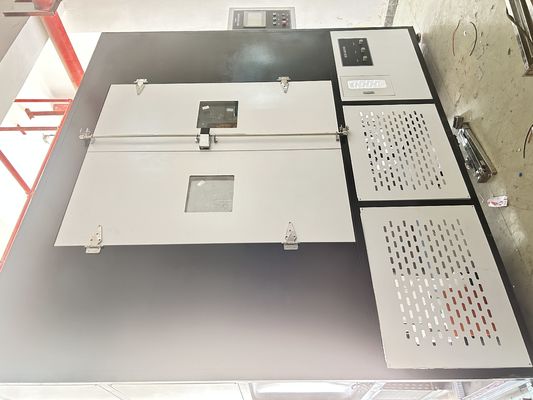

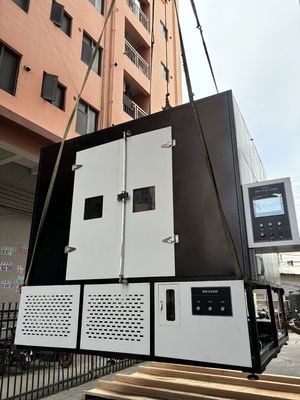

Nome del prodotto:
Specifiche tecniche per l'installazione di test a stress multipli di 5000 ore in conformità con IEC 62730:2024.
Ambito di applicazione:
L'apparecchiatura viene utilizzata principalmente per simulare il
test delle prestazioni complete degli isolatori in condizioni di lavoro complesse e valutare la loro durata e affidabilità applicando effetti di accoppiamento multi-stress come carico meccanico, alta tensione, variazioni di temperatura e umidità e corrosione chimica. Include:
1. Campo di alimentazione: test di invecchiamento, test di scarica superficiale anti-inquinamento degli isolatori per linee di trasmissione ad alta tensione e apparecchiature di sottostazione.
2. Transito ferroviario: valutazione delle prestazioni dei componenti isolati della catenaria ferroviaria elettrificata in ambienti di vibrazioni, archi e umidi.
3. Scenario di nuova energia: verifica di affidabilità a lungo termine delle apparecchiature di isolamento esterne fotovoltaiche/eoliche sotto UV, sale
spruzzo e ciclo di calore umido.
4. Ambiente industriale: test di resistenza alla corrosione chimica e resistenza a bassa pressione degli isolatori in impianti chimici e strutture costiere.
I tipi di test coprono l'accoppiamento meccanico-elettrico (come vibrazioni + scariche parziali), la sintesi ambiente-elettrica (come spruzzo salino + distorsione del campo elettrico) e l'invecchiamento accelerato multifattoriale (shock termico + corrosione chimica), che sono conformi agli standard IEC e GB e forniscono supporto dati per il miglioramento della ricerca e sviluppo, l'ispezione della qualità e le strategie di funzionamento e manutenzione.
Procedura di prova:
1- Il rivestimento interno della cabina di prova sarà realizzato in acciaio inossidabile resistente alla corrosione (306 o 315). Il rivestimento può essere applicato contro la nebbia salina e la corrosione.
2- Il materiale resistente alla corrosione sarà realizzato in un unico pezzo per quanto possibile su ogni parete che non sarà attaccata.
3- Le dimensioni interne della cabina saranno 2,7x3,0x2,4 m (volume totale 18,63 m3)
4- Ci sarà una finestra dotata di vetro a blocco delle radiazioni sulla porta.
5- La distanza tra i campioni di prova e la lampada allo xeno sarà di 1 m
6- Lo spessore della parete sarà min. 10 cm e l'interno sarà rivestito con materiale isolante termico
Conforme agli standard:
In questo documento, i requisiti tecnici del banco di prova a stress multipli di 5000 ore sono forniti in conformità con IEC 62730:2024.
Condizioni di prova:
1. Il ciclo di sollecitazioni applicate agli isolatori e ripetuto per un periodo di 5.000 ore è mostrato nella Figura 3. Il ciclo è progettato in modo che i provini siano soggetti anche agli effetti della variazione di temperatura e della condensa.
2. I provini sono disposti verticalmente nella camera come mostrato nella Figura 4. Ci sarà
uno spazio libero di almeno 400 mm tra i bordi adiacenti dei ripari dei provini e tra i provini e il tetto, le pareti e il pavimento.
3. I provini devono essere puliti con acqua deionizzata prima di iniziare il test. È possibile testare contemporaneamente fino a tre coppie di provini con distanza di dispersione comparabile.
4. Sono consentite interruzioni settimanali del test a scopo di ispezione, ciascuna delle quali non supera 1 ora. I periodi di interruzione non devono essere conteggiati nella durata del test. Sono consentite cinque interruzioni più lunghe fino a 60 ore ciascuna. Verrà aggiunto un tempo di prova aggiuntivo pari a tre volte la durata del periodo di interruzione. Il rapporto di prova finale deve includere tutti i dettagli delle interruzioni.
Pioggia artificiale:
La pioggia artificiale deve essere fornita da ugelli montati sopra i provini e all'esterno del loro perimetro (vedere la Figura 4). Il
la velocità media delle precipitazioni deve essere conforme a IEC 60060-1. Deve essere utilizzata acqua con una resistività minima di 85 nm. Ogni
dei provini viene spruzzato individualmente.
Sistema di controllo del serbatoio della soluzione salina：
Capacità di 1 tonnellata, serbatoio in acciaio inossidabile 304.
2. A doppio strato e isolato con un coperchio apribile e bracci di miscelazione.
3. Riscaldato con un elemento resistivo, con un sistema di aggiunta di sale a vite.
4. Include un telaio con freno di bloccaggio e un sistema di scarico del troppopieno.
5. Sistema di controllo del serbatoio di lavaggio dell'acqua:
6. Specifiche simili al serbatoio della soluzione salina, con un design in acciaio inossidabile 304 da 1 tonnellata e capacità di riscaldamento.
Calibrazione della nebbia salina:
La calibrazione verrà eseguita prima dell'inizio del test.
Almeno due recipienti di raccolta puliti con un'area di raccolta di 8.000 mm2 ± 2.000 mm2 e un'altezza massima di 100 mm ciascuno sono posizionati il più vicino possibile alla posizione delle estremità dell'oggetto di prova. I recipienti sono posizionati in modo tale da non essere schermati dai provini e per evitare gocciolamenti dagli elementi costruttivi della camera o da un'altra fonte.
Dovrebbero raccogliere tra 1,5 ml e 2,0 ml di precipitazioni all'ora (corrette per un'area di raccolta di 8000 mm2) in media per un periodo minimo di 16 ore.
NOTA La portata necessaria per ottenere tali precipitazioni (tipicamente dell'ordine di 0,3 l/m3h basata su una camera non superiore a (15 m3) deve essere annotata. (La portata dell'acqua è definita in litri all'ora e per metro cubo del volume della camera di prova.)
Successivamente du ri ng il test, la portata deve essere controllata almeno ogni 100 ore e deve rimanere entro ± 25 % del valore iniziale.
non è consentito ricircolare l'acqua.
Condizioni generali:
1- Verrà fornita la formazione sulla manutenzione e l'uso del dispositivo
2- Una volta completata l'installazione, il dispositivo funzionerà senza problemi per 1 mese (4 settimane) per l'accettazione.
3- Verranno forniti lo schema elettrico e gli schemi del sistema di collegamento dei tubi dell'acqua
4- Verrà fornito il manuale di manutenzione
5- Verrà fornito il manuale utente
6- Le parti a contatto con la nebbia salina e la pioggia saranno in acciaio inossidabile
7- I componenti elettrici saranno adatti per l'infrastruttura a 380 V
8- Le condizioni di garanzia saranno specificate
9- Verranno forniti pezzi di ricambio per 10 anni
10- Verrà fornito l'elenco dei materiali di consumo
Vantaggi principali degli isolatori：
1. Eccellenti prestazioni di isolamento
Gli isolatori possono isolare efficacemente l'alta tensione aumentando la distanza di dispersione, prevenire le perdite di corrente e gli archi elettrici e garantire il funzionamento sicuro del sistema di alimentazione. Ad esempio, gli isolatori compositi sono realizzati con materiali come la gomma siliconica, che hanno un'eccellente resistenza allo scarico superficiale da inquinamento e possono mantenere la stabilità in ambienti fortemente inquinati.2. Elevata resistenza meccanica e durata Gli isolatori moderni, come gli isolatori compositi in resina epossidica di quarta generazione, hanno una maggiore affidabilità meccanica e possono resistere a carichi meccanici estremi (come vibrazioni del vento, formazione di ghiaccio) e variazioni di temperatura, riducendo i guasti causati dal degrado del materiale.
Tendenze di sviluppo future degli isolatori: 1. Innovazione dei materiali e aggiornamento delle prestazioni L'isolatore composito rigido di quarta generazione: utilizzando materiali a base di resina epossidica, risolve i problemi di guasto della tenuta dell'interfaccia e autoesplosione delle precedenti tre generazioni di prodotti e ha un'elevata resistenza meccanica e resistenza allo scarico superficiale da inquinamento. È entrato nella fase di pre-produzione commerciale 710. Materiali nanocompositi: aggiungendo nanoparticelle per migliorare la resistenza all'invecchiamento e ai raggi UV dei materiali, possono adattarsi alle nuove esigenze come le armoniche ad alta frequenza nelle reti intelligenti.2. Espansione delle aree di applicazione Trasmissione ad alta tensione e altissima tensione: con l'aggiornamento della rete elettrica globale, la domanda di isolatori con livelli di tensione di 750 kV e superiori è aumentata, in particolare nei progetti di trasmissione in aree estreme come deserti e regioni ad alta quota. Nuova energia e transito ferroviario: la domanda di isolatori leggeri e ad alta affidabilità negli impianti eolici, negli impianti fotovoltaici e nelle reti di contatto ferroviarie ad alta velocità sta guidando la crescita del mercato.
