IEC61215 Moduli fotovoltaici Apparecchiatura per test di impatto con grandine Tester di impatto Test degli standard

IEC61215  Moduli fotovoltaici Apparecchiatura per test di impatto con macchina grandine Standard di prova

Standard IEC61215 :

Moduli fotovoltaici
Test degli standard IEC61215
Macchina grandine
Apparecchiatura per test di impatto
Tester di impatto
Macchina per test di impatto grandine pannelli solari IEC61215
Macchina per test di impatto antigrandine
Apparato per test di impatto grandine
Macchina per test di impatto con palle di ghiaccio

Definizioni del tester IEC61215 :

Uso della macchina per test di impatto grandine per moduli fotovoltaici: per verificare la capacità del modulo di resistere all'impatto della grandine, viene utilizzata una palla di ghiaccio artificiale per simulare la grandine e colpire il modulo a velocità costante per simulare l'impatto del clima grandinigeno sul modulo.

Specifiche del tester IEC61215 :

1. Dispositivo di lancio

a. La fonte di alimentazione è l'aria compressa del compressore d'aria

b. Pressione dell'aria: 6~8 bar

c. I dischi di hockey su ghiaccio vengono caricati manualmente con un singolo colpo

d. La lunghezza della canna è di circa 940 mm

e. La canna può essere sostituita

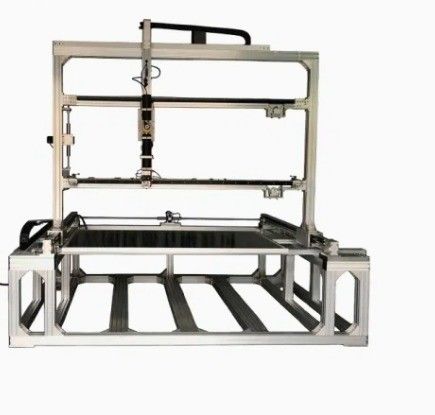

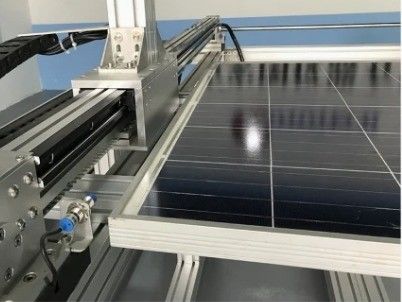

2. un dispositivo di posizionamento mobile

a. La distanza di spostamento sull'asse X è di circa 2100 mm

b. La distanza di spostamento sull'asse Y è di circa 1000 mm

C. Precisione di posizionamento≤1 mm

d. Area di impatto 2000x1000 mm

e. La modalità di guida è una guida importata di alta qualità

f. La modalità di guida adotta un servomotore importato + ruota sincrona

j. La modalità di controllo del posizionamento è il posizionamento automatico del controllo del computer superiore

3. Sistema e principio di misurazione della velocità

a. Misurando il tempo in cui il disco passa attraverso il sensore di velocità a infrarossi e, allo stesso tempo, acquisendo il tempo t in cui i raggi infrarossi vengono bloccati, la velocità del disco viene calcolata in base a V=S/t

b. Il tachimetro adotta un sensore di velocità a infrarossi ad alta precisione

C. La precisione del sensore di velocità a infrarossi ±5%

d. L'intervallo di acquisizione della velocità è 0~40 m/s

e. Velocità del disco di hockey su ghiaccio: velocità del disco di 25 mm di diametro 23,0 m/s±5%

Velocità del disco di 35 mm di diametro 27,2 m/s±5%

Velocità del disco di 45 mm di diametro 30,7 m/s±5%

4. Metodo di preparazione e stampo per dischi di hockey su ghiaccio

a. Riempi lo stampo per dischi di hockey su ghiaccio con acqua e mettilo nel congelatore del frigorifero e, dopo che l'acqua si è raffreddata e congelata, estrai separatamente la palla di hockey su ghiaccio e mettila nella scatola di stoccaggio dell'hockey su ghiaccio per un uso successivo.

b. Lo stampo è realizzato in materiale speciale che non è facile da espandere e deformare

c. Il diametro della cavità interna è di 25 mm<1%; 35mm<1%; 45mm<1%

d. 6 dischi in uno stampo; Almeno 2 set di stampi in una specifica

e. La tecnologia di lavorazione della cavità dello stampo viene elaborata da macchine utensili CNC ad alta precisione

f. Il diametro del disco di hockey su ghiaccio è di 25 mm<5%; 35mm<5%; 45mm<5%

g. Il peso del disco di hockey su ghiaccio è di 7,53 g<5%; 20,7 g<5%; 43,9 g<5%

h. Frigorifero -10 °C

Imballaggio e spedizione:

FAQ:

R: Siamo una fabbrica nella città di Dongguan, nella provincia di Guangdong, in Cina. Vicino a Shenzhen o Guangzhou.D: Sei una fabbrica o una società commerciale?

D: Che tipo di certificato hai?

R: Certificazione ISO9001, Certificazione CE.

D: Qual è il tempo di consegna del prodotto?

R: Generalmente 7-15 giorni dopo aver ricevuto il deposito.

D: Come circa il termine di pagamento?

R: T/T, in contanti, Western Union o L/C.

D: Come circa il termine di garanzia?

R: 1 anno di garanzia, l'ingegnere può insegnare la macchina sul posto.
