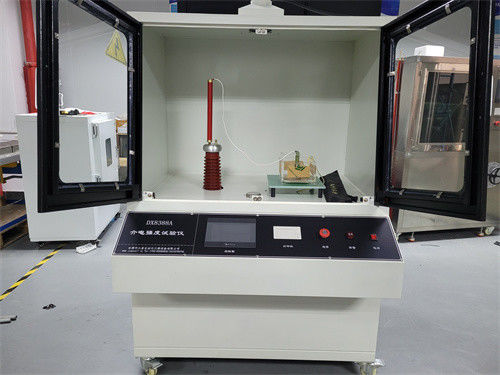

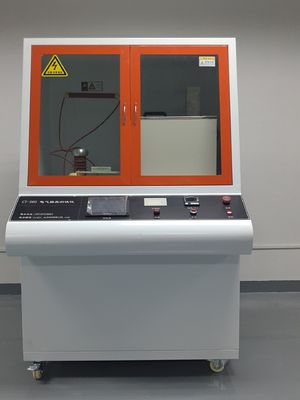

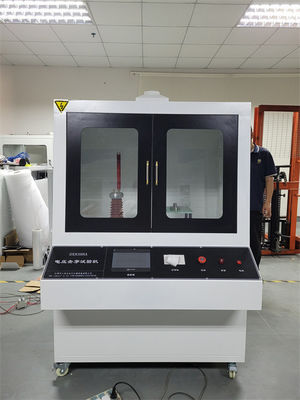

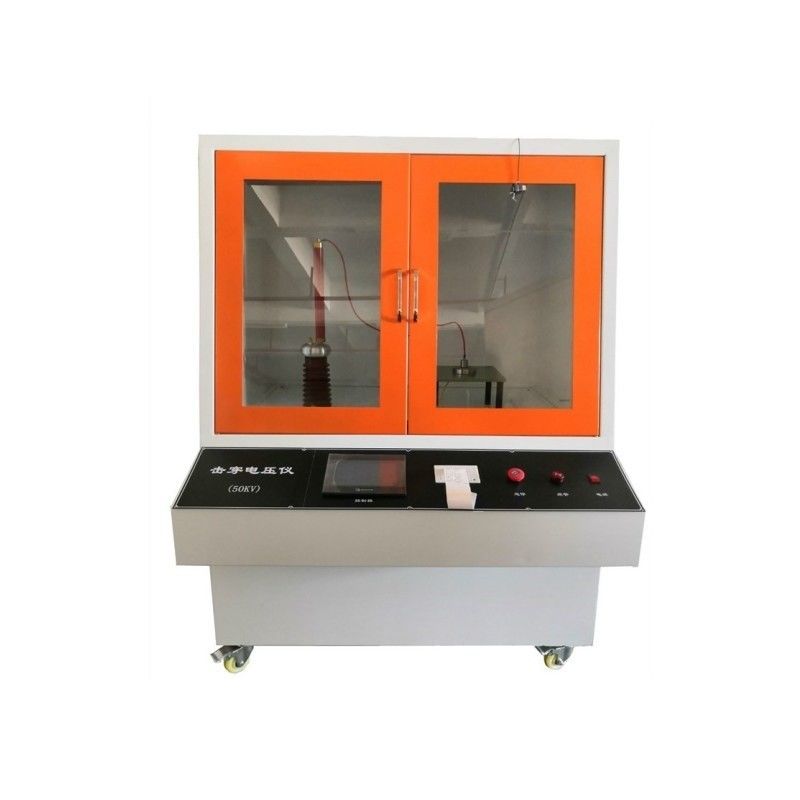

Macchina di prova della resistenza elettrica del materiale isolante solido IEC60243-1 Tester di laboratorio

Macchina per prove di rigidità dielettrica di materiali isolanti solidi IEC60243-1 Lab Teter

Conformità agli standard:

Conforme ai requisiti di GB1408.1, IEC60243-1 "Metodi di prova per la rigidità dielettrica dei materiali isolanti solidi - Prove a frequenza di rete", GB1408.2, IEC60243-2 "Metodi di prova per la rigidità dielettrica dei materiali isolanti solidi - Prova di tensione continua corrispondente" GB/T1695-2005 "Determinazione della tensione di rottura e della tensione di tenuta a frequenza di rete della gomma vulcanizzata" GB/T3333 GB12656 e standard di prova ASTM D149.

Campo di applicazione:

Principalmente applicabile a materiali isolanti solidi come plastica, film, resine, mica, ceramica, silicone, vetro, vernici isolanti, ecc., per la misurazione della rigidità dielettrica e del tempo di tenuta a frequenza di rete (48-62Hz) o alla corrispondente tensione continua in aria o in mezzi liquidi. Adatto per l'aumento di tensione continuo e uniforme o per l'aumento di tensione graduale, applicare tensione AC/DC al campione fino alla rottura, misurare il valore della tensione di rottura e calcolare la rigidità dielettrica del campione; Utilizzando un metodo di aumento rapido della tensione, aumentare la tensione al valore specificato e mantenerla per un certo periodo di tempo fino a quando il campione non si rompe. Impostare il valore specificato in questo momento come valore di tensione di tenuta del campione.

Utilizzo:

Estrarre l'asta di scarica, raddrizzare l'asta telescopica, inserire l'altra estremità della clip di messa a terra nel foro della sonda metallica dell'asta di scarica, quindi fissare la clip di messa a terra al terminale di messa a terra dello strumento A o B. Tenere l'impugnatura isolata il più lontano possibile dall'alloggiamento dello strumento, alzarsi, piegarsi leggermente in avanti, aprire la porta di vetro della scatola di prova e utilizzare la sonda metallica per toccare la sfera di equalizzazione della tensione di uscita del trasformatore ad alta tensione, l'elettrodo sul campione e l'estremità ad alta tensione del condensatore uno per uno. (Se necessario, dopo che la scarica è stata completata, utilizzare un multimetro in modalità tensione AC (AC20V) per verificare che la tensione tra l'elettrodo e il corpo umano sia inferiore a 36V, indicando che la tensione residua è stata completamente scaricata.)
Attenzione: Prima di estrarre il campione dopo ogni esperimento, è necessario scaricarlo completamente in anticipo. Durante la scarica, il tempo di permanenza del contatto in ogni punto di scarica deve superare i 2 secondi.

Istruzioni di sicurezza:
1. L'apparecchiatura deve essere dotata di un filo di messa a terra di protezione separato. La protezione di messa a terra viene utilizzata principalmente per ridurre le forti interferenze elettromagnetiche causate dalla rottura del campione nell'area circostante. Può anche impedire al computer di perdere il controllo.
2. Il circuito dell'apparecchiatura sperimentale è dotato di molteplici misure di protezione, tra cui principalmente protezione da sovracorrente, protezione da perdita di tensione, protezione da dispersione, protezione da cortocircuito, allarme di scarica di prova CC, ecc.
3. Requisiti di messa a terra: È richiesta una messa a terra separata e la messa a terra deve essere conforme agli standard nazionali. L'asta metallica deve essere interrata ad almeno 1,5 metri di profondità.
4. Il circuito dell'apparecchiatura sperimentale è dotato di molteplici misure di protezione, tra cui principalmente protezione da sovracorrente, protezione da perdita di tensione, protezione da dispersione, protezione da cortocircuito, allarme di scarica di prova CC, ecc.

Benvenuti a visitare la nostra fabbrica per fare un giro turistico!

I nostri servizi

*Supporto di consulenza.

*Supporto per il test dei campioni.

*Visita della fabbrica

*Supporto per la formazione

*Supporto per l'installazione

*Servizio 24 ore su 24 e 7 giorni su 7

Logistica completa:
L'apparecchiatura è collocata nella scatola di legno, ricoperta da film a bolle, con un buon assorbimento degli urti, resistenza agli urti, termosaldatura e presenta i vantaggi di non tossicità, inodore, resistenza alla corrosione da umidità, trasparenza. Servizio completo one-stop per farti stare tranquillo.
