GB/T9978.1-2008 "Metodo di prova della resistenza al fuoco dei componenti degli edifici Parte 1: Requisiti generali" Requisiti del capitolo e del capitolo 6,Norma di prova GB/T14907-2018 "Rivestimenti ignifughi per strutture in acciaio", GBJ17-2003 "Codice per la progettazione di strutture in acciaio", GA_T714-2007, GB/T9779-1988 rivestimenti architettonici laminati.
Parametro tecnico:
1.Composizione dell'apparecchiatura:Prova di resistenza al fuoco forno orizzontale, sezione di controllo della combustione, sezione del gas e sistema di riduzione della pressione, sistema di rilascio e misurazione della pressione, sistema di emissione dei gas di combustione, banco di prova del campione,sistema di flusso di gas, sistema di misurazione della temperatura (sistema di acquisizione dei dati sulla temperatura del forno, sistema di acquisizione della temperatura dei componenti di prova), sistema di valvole di scarico e software di prova dedicato.Utilizzando un modulo di acquisizione dati ad alta precisione a 16 bit, vengono raccolti vari dati come temperatura, pressione, portata, ecc. da vari canali.La riproduzione in tempo reale delle informazioni vere durante la combustione è generata mediante analisi al microcomputer, elaborazione e controllo, e i risultati sono ottenuti direttamente attraverso l'analisi e il giudizio del microcomputer.funzionamento ad alta velocità e progressività del sistema.

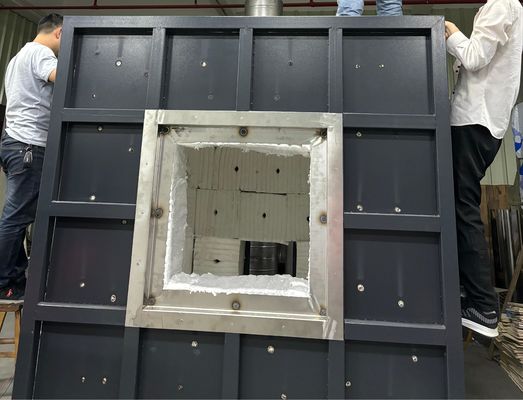

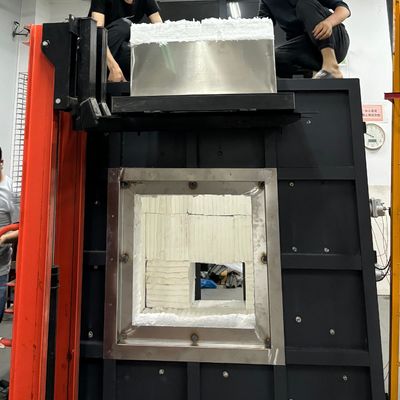

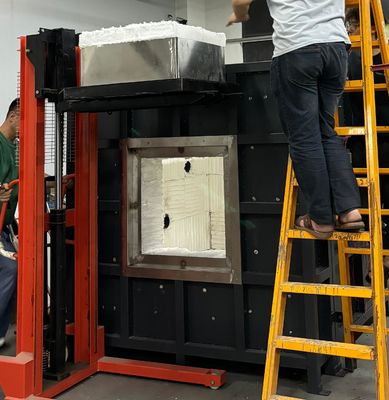

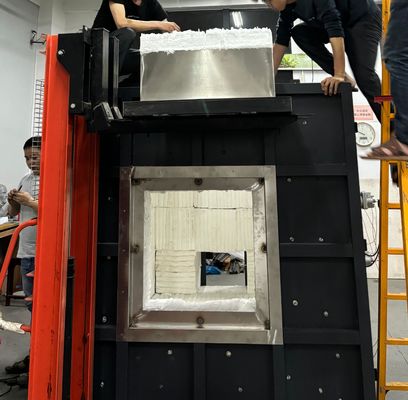

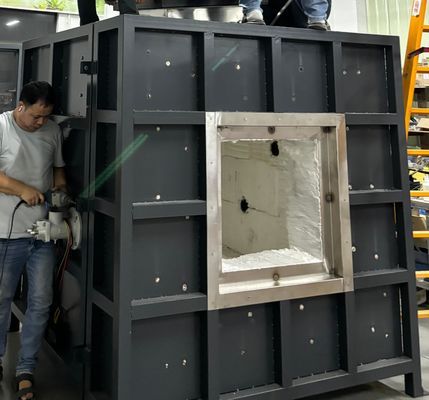

2.Struttura del forno:adotta una struttura a quattro strati, con lo strato interno a 1300 °C e lo strato esterno a temperatura ambiente.e il secondo strato è una struttura in acciaioIl terzo strato è costituito da mattoni ad alta temperatura per formare la periferia; il quarto strato è di cotone ceramico ad alta temperatura in grado di resistere a temperature fino a 1700 °C.
3- Pronto?Si utilizzano due serie di bruciatori ad alta pressione con una potenza di 60-80kw, che hanno un controllo del rapporto aria-carburante e un controllo a circuito chiuso formato da un feedback di temperatura all'interno del forno.La valvola del gas e la valvola dell'aria possono essere regolate automaticamente per ottenere il miglior effetto di combustionePer garantire la sicurezza, la selezione dei bruciatori e i componenti sono tutti di marchi noti.
4Sistema di misurazione della temperatura:
Termocoppia del forno:Il forno adotta un diametro di filo di 2,0 mm che soddisfa i requisiti di 5.5.1.1 di GB/T9978.1 e GB/T 16839.1 Quattro termocoppie di nichel-cromo-nichel-silicio di tipo K, con maniche di acciaio inossidabile resistenti al calore sul rivestimento esterno,materiali resistenti al calore riempiti nel mezzo, e manicotti di tubi in acciaio inossidabile realizzati con una guaina di tubi di giada di materiale rigido, con una lunghezza non inferiore a 25 mm che si estende dall'estremità calda della guaina,con una resistenza a temperatura uguale o superiore a 1250 °C.
Misurazione della temperatura della superficie di retroalimentazione:Sul retro del campione ci sono 8 termocoppie, di cui 4 termocoppie in lamiera di rame (saldate con 0.Termocoppie con diametro di filo di 5 mm sul lato spessore) Su una lamina di rame rotonda di diametro 12 mm e di diametro 0.2 mm, soddisfa i requisiti della termocoppia K-tipo nichelcromo nichel silicio specificata nella norma GB/T 16839.1"Ogni lamiera di rame è dotata di una pastiglia isolante di amianto di 30 * 30 * 2 (± 0,5) mm con una densità di 900 kg/m3 ± 100 kg/m3.Il coefficiente termico è di 0,117-0,143 W/ ((m.k),che soddisfa i requisiti di 5.5.1.2 di GB/T9978.1Inoltre, il diametro esterno delle altre 4 posizioni è di 1 mm. Termocoppia di tipo K ad alta precisione, che può essere sepolta sul retro del campione per la prova dell'efficienza di isolamento;
Temperatura di prova mobile:soddisfa i requisiti di GB/T9978.1-2008; per misurare la temperatura superficiale di ciascun punto della superficie di contromisura si utilizza uno strumento di misurazione a infrarossi portatile.Raccolta della temperatura del forno:Si seleziona la termocoppia blindata di tipo K. Resistenza ad alte temperature superiore a 1250 °C. Il sistema di acquisizione dei dati di temperatura del forno ha funzioni di memorizzazione di curve in tempo reale e di curve storiche,con una capacità di accensione superiore a 50 W.Misurazione della temperatura ambientale:L'apparecchiatura è dotata di un termopare blindato in acciaio inossidabile con un diametro esterno di 3 mm per la prova.Verificare la temperatura ambiente e rispettare la termopare K-tipo nichel-cromo-nichel-silicio specificata in GB/T 16839.1.
5Sistema di misurazione della pressione: Misurazione della pressione del forno:gamma di misura 0-100Pa; utilizziamo un manometro differenziale francese importato, che è una sonda di misura a forma di T con una precisione di misura di ± 0,5Pa.Funzione di protezione contro la sovrappressione, quando la pressione del forno supera i 100 Pa, eseguire il programma di protezione da sovrappressione, interrompere l'alimentazione di gas e terminare la prova; conforme alla norma GB/T9978.1-2008;La pressione all'interno del fornoLa velocità di raccolta dei dati è di 3 volte al secondo, il controllo della pressione del forno e l'acquisizione dei datigarantire il controllo in tempo reale della pressione del forno in conformità ai requisiti delle varie norme di cui al capitolo 2 e del circuito di controllo del sistema di scarico dei fumi.
Sonde di misura a forma di T:Utilizzando un tubo in acciaio inossidabile SUS310S resistente alle alte temperature, passa attraverso la parete del forno dall'interno del forno all'esterno del forno,e la pressione all'interno e all'esterno del forno è mantenuta allo stesso livello.Trasmettitore di pressione:Sensore di pressione di alta precisione francese Kaimao: entro 5 minuti dall'inizio dell'esperimento, 15Pa ± 5Pa e dopo 10 minuti, 17Pa ± 3Pa.
6Sistema di sgancio della pressione:6.1 sul lato posteriore della parete del forno sono installati fori di scarico dei fumi, collegati al tubo di scarico dei fumi;per controllare la pressione all'interno del forno scaricando il fumo all'interno del fornoL'alimentazione dell'aria e gli scarichi all'interno del forno sono controllati da un ventilatore da 0,3 kW e da un convertitore di frequenza.e il volume dell'aria è controllato automaticamente da un programma informatico per soddisfare i requisiti di combustione, pressione e scarico di fumo;2Tubo di rilascio della pressione:La sezione interna del forno è costituita da tubi in acciaio inossidabile SUS310S resistenti alle alte temperature, di diametro di 300 mm, in grado di resistere a temperature fino a 1300 °C.Utilizzare tubi saldati con uno spessore della parete di 5 mm al di fuori del forno; 6.3Potenza di rilascio della pressione:AC220, ventilatore ad alta pressione resistente alle alte temperature da 0,3 kW; 6.4 Controllo della pressione del forno e acquisizione dei dati,la pressione del forno può garantire un controllo in tempo reale formando un circuito di controllo con il sistema di scarico dei fumi secondo i requisiti delle norme di cui sopra.
