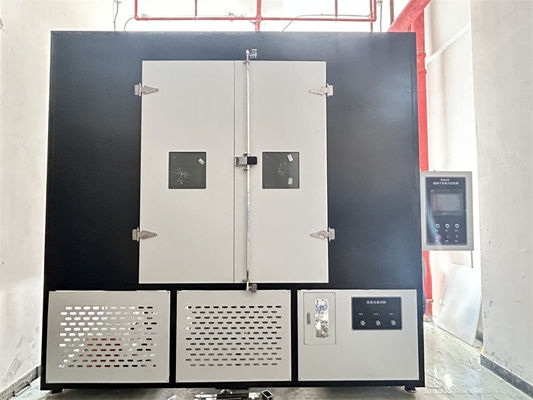

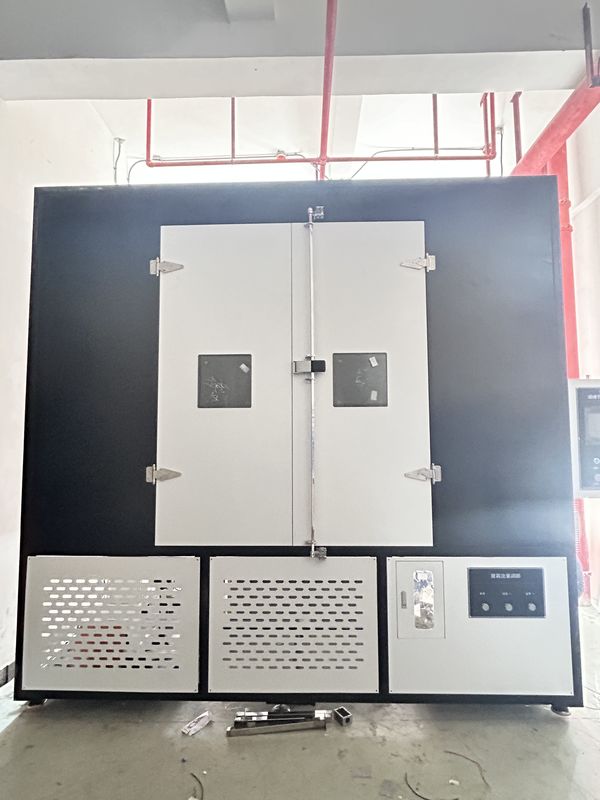

5000 ore Isolatori Camera di prova di invecchiamento accelerato IECIEC62217-2012

IEC62730-2024, IEC62217-2012 Isolatori polimerici 5000 ore Macchina di prova a sollecitazione multipla

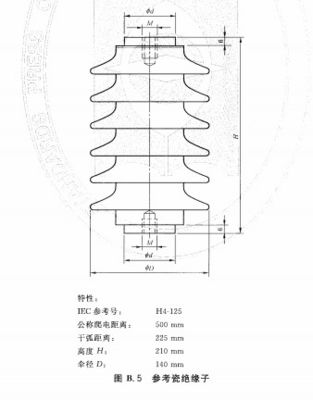

1. campione di prova: due isolanti di prova dello stesso disegno con una distanza di scorrere compresa tra 500 mm e 800 mm,

2Procedura: eseguire la prova in una camera di prova sigillata, umida e resistente alla corrosione, con un volume non superiore a 20 M3.

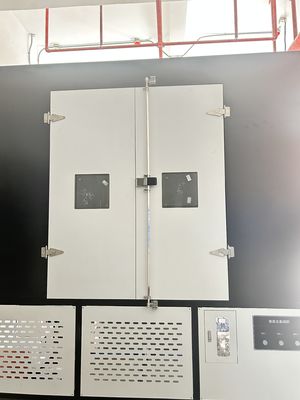

3- apposite aperture di osservazione per gli asciugamani e i filtri ultravioletti mobili per osservare le apparecchiature dell'esperimento.

4Condizioni di prova: come illustrato nella figura B2, vengono applicati all'isolatore vari cicli di sollecitazione, che si ripetono per circa 5000 ore.il campione di prova deve essere sottoposto a variazioni di temperatura e a condensazione.

5Come illustrato nella figura B3, la prova è installata verticalmente al centro della prova, con una distanza minima di 400 mm tra i bordi adiacenti dell'ombrello del campione di prova e la parte superiore,e tra il campione di prova e la parete e il terreno prima dell'inizio dell'esperimento, il campione di prova deve essere pulito con acqua deionizzata,

7- fino a tre coppie di campioni con distanze di scorrimento simili possono essere testate contemporaneamente

8. tensione: valore ottenuto dividendo la distanza di scorrimento del campione di prova (in mm) per 34,6 (equivalente a una distanza di scorrimento di 20 mm/KV, calcolata sulla base della tensione di fase a fase)

9Per il circuito di alimentazione, quando il carico continuo di corrente negativa è di 250 mA (r.m.s), la caduta massima di tensione sul lato dell'alta tensione durante 1 secondo non deve superare il 5%,e il livello di protezione deve essere regolato a 1A (r.m.s)

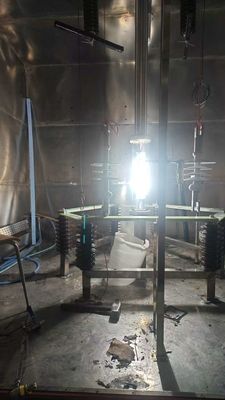

10. Simulazione della luce solare: la radiazione solare simulata è fornita da una lampada ad arco di xenon con una potenza nominale di 6500 W e dotata di due filtri di vetro al borosilicato (cfr. esempio B.4),con una distanza di circa 480 mm tra la lampada ad arco di xenon e il campione di prova

11All'inizio di ogni esperimento si deve utilizzare una nuova lampada e un nuovo filtro.deve essere fatto secondo la raccomandazione del fabbricante della lampada.

DX8428 Isolatore Multi Stress Testing Machine.pdf
