Apparecchiature per la prova dell'accensione da arco ad alta corrente per la prova della resistenza all'arco dei prodotti elettrici ed elettronici

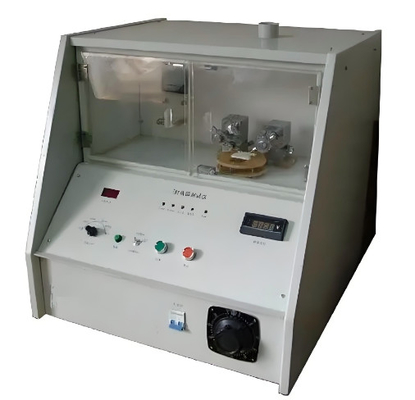

DX8086 Prova di accensione ad arco ad alta correntea) attrezzature

Visualizzazione del prodotto:Secondo la norma IEC 60950-1:2001 "Sicurezza delle apparecchiature informatiche" e UL746A, IEC60947.1:1999 e altre norme specificate nei punti di prova di sicurezza di simulazione. Il tester di accensione ad arco ad alta corrente utilizza doppi elettrodi, sotto una corrente specifica (33A) e un fattore di potenza (COSφ0,5),con una velocità di avviamento dell'arco (254 mm/s) e una frequenza di ripetizione (40 volte/min), la superficie del campione viene ripetutamente arcata fino a 200 volte e la resistenza all'accensione del campione viene valutata.

Descrizione della prova:Parti di materiali isolanti o di altri materiali solidi combustibili che possono facilmente diffondere fiamme all'interno di apparecchiature elettriche ed elettroniche possono infiammarsi a causa della prossimità o del contatto con l'arco,che causano incendi elettrici e mettono in pericolo il funzionamento affidabile delle attrezzature e la sicurezza personale.

Dominio di applicazione:È principalmente adatto per la prova di resistenza all'arco di prodotti elettrici ed elettronici, elettrodomestici e loro materiali,simulare le perdite che possono essere causate sull'isolatore tra parti attive di diverse polarità o tra parti attive e parti metalliche messa a terra, per misurare e valutare la resistenza dell'arco dell'isolatore sotto la tensione specificata.

Norme:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Sicurezza delle attrezzature informatiche" e UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 e altri requisiti standard.

Descrizione della prova:Il tester di accensione ad arco ad alta corrente è un doppio elettrodo di dimensioni specificate e materiali diversi (elettrodo-rame e elettrodo-acciaio inossidabile),sotto una corrente specifica (33A) e un fattore di potenza (COSφ0.5), secondo una certa velocità di inizio dell'arco (254 mm/s) e una certa frequenza di ripetizione (40 volte/min), l'arco viene attivato ripetutamente fino a 200 volte sulla superficie del campione;e viene valutata la resistenza all'accensione dell'arco ad alta corrente del campione (HAI)Più piccolo è il numero di livelli, più è difficile per il materiale bruciare.

Parametri tecnici:

tensione di funzionamento: 220V/50Hz, 1KVA

Corrente d'arco 33A±5%A (regolabile)

Velocità di colpo dell'arco: 40 volte/min (regolabile)

La velocità di separazione dell'elettrodo è di 254 mm/s ± 25 mm/s

Fattore di potenza d'arco: COSφ0,5±0 (regolabile);

Il numero di arco colpi è 0-9999, che può essere predefinito

Materiale dell'elettrodo (elettrodo) rame, diametro Ф3.5, angolo di guisamento della punta 30°

Elettrodo mobile in acciaio inossidabile, diametro F3.0, angolo conico di fine 60°

L'angolo dell'elettrodo è di 45° rispetto all'orizzontale e il raggio di curvatura della testa dell'elettrodo è di 0,1 mm

L'intervallo di caduta è di 30 ± 5S, regolabile

Altezza di goccia 35±5 mm

Ritardo di gocciolazione 0,2 S (tempo di apertura della valvola solenoide)

Dimensione delle gocce: 45~50 gocce/cm3

Dimensione del campione: 130 mm × 13 mm × 2 ~ 12 mm;
