DX8297 filoE...Prova di combustione del cavoa) attrezzature
Introduzione dello strumento:

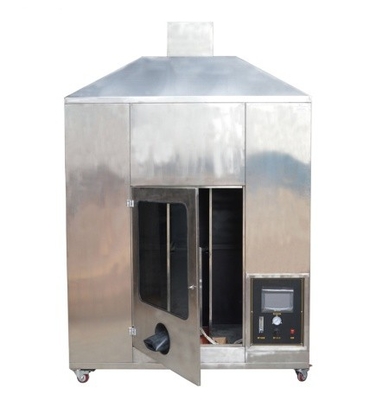

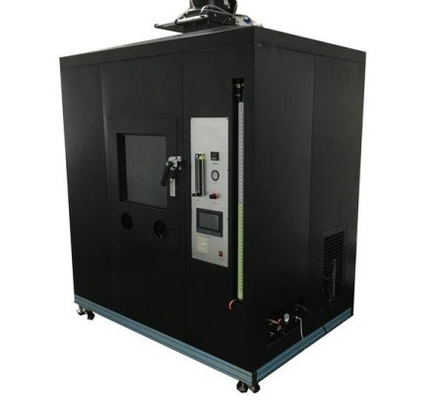

L'apparecchio di prova della fiamma per fili e cavi UL 1685 è uno strumento utilizzato per valutare la capacità di un singolo cavo o di un gruppo di cavi di inibire la propagazione della fiamma in condizioni specificate,e soddisfa i requisiti di prova di UL 1685, IEEE 383 e IEEE 1202.
La resistenza alle fiamme del cavo è valutata accendendo il campione con una fiamma posizionata verticalmente di 20 kW (70.000 Btu/h) con un valore teorico di 20 kW (70,000 Btu/h) in uno spazio di volume definito per 20 minuti.
Parametri tecnici:
Norme:
IEEE 1202
Propagazione della fiamma - prova di fili e cavi
IEEE 383
Norme di prova di tipo per fili, giunzioni e connettori per impianti nucleari
UL 1685
La diffusione del fuoco dal cavo e la produzione di fumo
Caratteristiche principali:
Dimensioni dello spazio di prova: 2438 (lunghezza) × 2438 (larghezza) × 3353 (altezza) mm, volume: 19,93m3, superficie interna del pavimento: 5,94m2;
Per misurare la temperatura e la velocità del gas nel tubo di scarico si utilizzano termocoppie e anemometri bidirezionali;
L'anemometro bidirezionale è utilizzato per misurare con precisione la velocità di vortice del gas di combustione ad alta temperatura generato durante il processo di combustione nel tubo di scarico;
La dimensione del pallet è di 305 (lunghezza) × 76 (larghezza) × 2438 (altezza) mm, la larghezza della scala in acciaio è di 25±6 mm e la larghezza verticale di 229 mm;
b. apparecchiature per il controllo delle emissioni di gas di scarico;
Controllo del flusso di massa per garantire che l'alimentazione dell'aria e la pressione dell'aria possano mantenere un flusso d'aria regolare;
La scheda di acquisizione dei dati è utilizzata per raccogliere e misurare con precisione la temperatura dei componenti interni e la temperatura di fiamma del bruciatore;
Il gas e l'aria possono essere controllati da valvole solenoidi;
Sistema di misura della densità di fumo
Sistema di prova della velocità di rilascio di calore dell'ossigeno paramagnetico
Le valvole solenoidi e gli accendini possono essere controllati manualmente tramite pulsanti sul pannello di controllo e lo strumento può essere spento in caso di emergenza (compreso il computer)
