Materiale di copertura Performance di resistenza al fuoco Equipaggiamento di prova delle prestazioni di ritardamento delle fiamme per celle fotovoltaiche

UL790 Materiale di copertura, prestazioni di resistenza al fuoco, apparecchiature di prova delle prestazioni di ritardamento delle fiamme per celle fotovoltaiche

Norme:

UL 1730: Dispositivi di rilevamento del fumo per unità di vita autonome nelle abitazioni plurifamiliari e nelle camere di hotel/motel: annunciatori motorizzati per rilevare le condizioni di fuliggine residenziale;

UL 790: Metodo di prova standard per la prova antincendio dei rivestimenti per tetti;

IEC 61730-2 Moduli fotovoltaici Appendice A Prova antincendio Propagazione della fiamma;

ASTM F 108-04: Metodo di prova standard per la prova antincendio dei rivestimenti per tetti;

NFPA 256 Prova antincendio per rivestimenti per tetti;

Dominio di applicazione:

Tali requisiti si applicano a tutti i materiali per coperture che si diffondono all'esterno dell'edificio per simulare un incendio,e sono utilizzati per materiali per coperture installati su substrati combustibili o non combustibiliLa sua finalità è quella di valutare la resistenza al fuoco dei tetti e dei moduli in condizioni simulate reali e di valutare la qualità del campione a A1,82 m, B2,4 m e C3,9 m.può essere utilizzato nella prova delle prestazioni di ritardamento della fiamma dei moduli fotovoltaici.

Parametri di prestazione:

La pendenza del ponte è controllata da cilindri

Un ponte di prova è attaccato alla tavola antincendio

La temperatura è regolata in fasi utilizzando una valvola di controllo automatica

il materiale di copertura del tetto in compensato delle dimensioni 1.300 (W) × 1.000 (D) × 120 (H) per il montaggio dei campioni di prova;

La piastra di prova non infiammabile, installata alla fine della piastra di prova, può bloccare la generazione di temperatura sotto la piastra di prova;

Piastra di regolazione del settore in acciaio inossidabile, angolo di prova regolabile, dimensioni: 1,440 (L) x 940 (H) mm;

Disegno di piastra non combustibile, montato nella parte anteriore del telaio, simulando le traverse e le cornici, che estende la fiamma dal bruciatore al campione, dimensioni: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

c) canali di scarico separati per estrarre l'aria dall'esterno del laboratorio;

Nel condotto d'aria è installato un filtro a nido d'ape e all'entrata del gas è installata una vela guida;

Il condotto di ventilazione è dotato di un pannello di regolazione della pendenza per regolare la direzione del flusso d'aria;

Il condotto di ventilazione è dotato di una piastra guida per rafforzare la velocità del vento in modo da garantire che il flusso d'aria che alimenta la piastra di prova non sia disturbato dal mondo esterno,e la piastra guida è in acciaio inossidabile, e la posizione non cambia con il cambiamento della pressione del vento;

Il materiale del condotto d'aria è in acciaio inossidabile, resistente alla corrosione e alle alte temperature, e le dimensioni sono: 2,130 (W) x 762 (H) x 3,000 (L) mm;

Il ventilatore è elettrico a 220 V, 50 Hz, trifase, dotato di un sistema di inversione che può regolare automaticamente la velocità del vento e la portata è di 300 m3/min;

con una velocità inversa variabile all'infinito, regolabile da 0 a 100%;

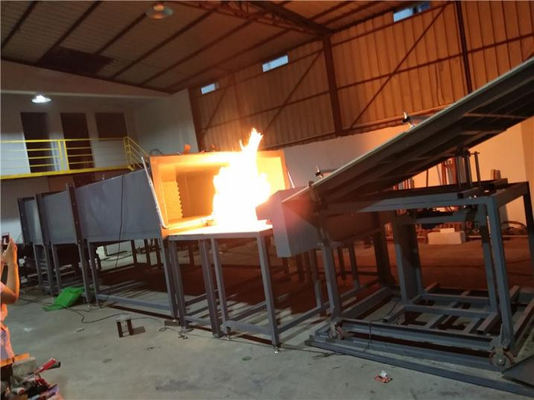

bruciatore a gas (per prove di fuoco intermittente, di propagazione della fiamma e di fuoco volante), lungo 1,12 m, di diametro 60,3 mm, con fessura 12,7 mm (larghezza) x 0,91 m (lunghezza) sul lato verso la lavagna di prova;

Il bruciatore di gas può fornire 22.000 Btu/min (387 kWh) e può regolare automaticamente il flusso di gas in base ai tre livelli di combustione A, B e C.

Una termocoppia è installata a 58,7 mm nella parte superiore del bruciatore, che può testare la temperatura di 888±28°C;

Sistema di accensione automatica per garantire la sicurezza delle prestazioni della prova, elettrodo di accensione ad alta tensione di 1,8 kVp regolatore di flusso di massa;

Sistema di controllo automatico della temperatura;

Classe A, B:760±28°C ((1400 ±50°F) - 21.000~ 22.000 Btu/min ((369~387 kWh)

- Classe C: 704 ± 28°C (1300 ± 50°F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) per ogni bruciatore di gas per seguire metodi di prova e di controllo diversi;

un manometro ad alta precisione e una valvola di regolazione della pressione per controllare la pressione del gas;

- GNL: misurazione precisa del flusso di gas con MFM (il flusso d'aria è controllato da una valvola di controllo automatica);

- GPL: portata d'aria regolata con un sistema di inverter: 19 ± 8 km/h (5,5 m/sec) sul ponte di prova;

La griglia di maglie metalliche sostiene il materiale e il pallet può essere ruotato per facilitare la combustione completa del materiale;
