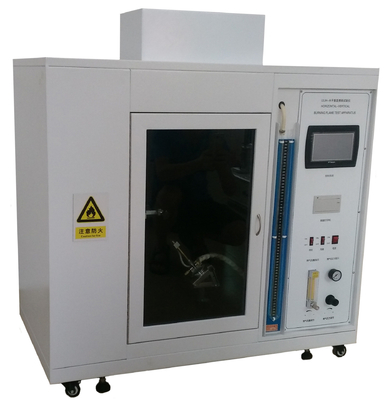

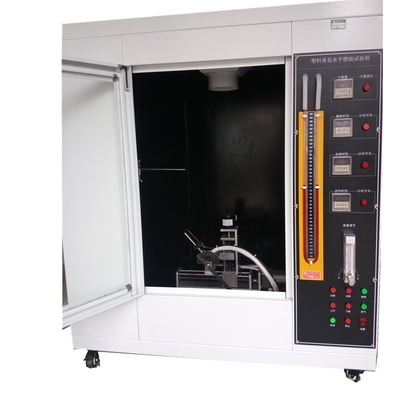

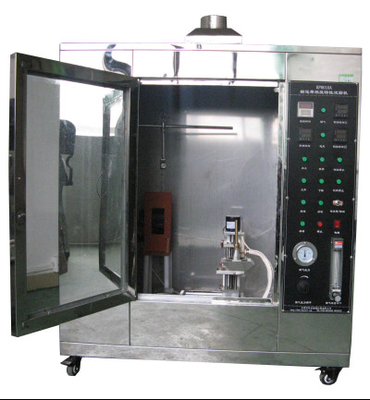

Attrezzatura per la prova della combustione verticale del nastro trasportatore utilizzata per valutare la reazione del nastro trasportatore in caso di incendio

DX8379ACprova di combustione verticale sulla cinghia di trasportoattrezzature

Visualizzazione:Questa apparecchiatura utilizza un metodo di prova con fiamma su piccola scala (fiamma a gas/fiamma a alcool) per valutare la reazione dei nastri trasportatori nel fuoco,ed è adatto per valutare le prestazioni di combustione delle cinghie trasportatrici a nucleo tessile e delle cinghie trasportatrici a nucleo di filo d'acciaioLa capacità di resistere alla combustione di propagazione in caso di combustione di fiamma e il comportamento di combustione verticale del campione sono valutati misurando la fiamma di ritorno, l'intervallo di combustionee il gocciolare di particelle di combustione.

Dominio di applicazione:Lo strumento di prova dell'infiammabilità del nastro trasportatore è adatto per la prova delle prestazioni di combustione dei nastro trasportatori di tessuto e dei nastro trasportatori di filo d'acciaio utilizzati nei settori chimico, del carbone,industria metallurgica e dell'energia elettricaSi utilizza per valutare la reazione del nastro trasportatore in caso di incendio.

Norme:Rispetto alle norme GB/T3685-2009, ISO340:2004 e GBT10707-2008

Principio di prova:

Il campione posizionato verticalmente nelle condizioni di fiamma specificate si accende con una piccola fonte d'accensione di fiamma,e le prestazioni di combustione del campione sono valutate in modo completo misurando la combustione continua e il tempo di accensione di mantenimento della fiamma aperta dopo la rimozione della fiamma., e soffiare l'aria sul campione 60 secondi dopo aver tolto la fiamma, osservando il comportamento di combustione e misurando il tempo di accensione continua.

Prestazioni tecniche dell'apparecchiatura:

diametro interno dell'ugello: 9,6 mm;

Modalità di alimentazione dell'aria: alimentazione automatica dell'aria del ventilatore, tempo di alimentazione 60S;

velocità dell'aria di alimentazione: 1,5 M/s;

Anemometro elettronico: intervallo di prova 0-8M/S

Termometro TES: gamma di misura 0~1300°C, precisione 0,1°C

Sistema di propulsione e sollevamento automatico a fiocco;

L'angolo della torcia: 45 gradi dall'orizzontale

Altezza della fiamma: 170 ± 10 mm

Metodo Spitfire: accensione elettronica automatica

Tempo di combustione: 0 ~ 99,99 secondi può essere impostato arbitrariamente e la precisione è di ±0,01 secondi.

Timer di tempo a fiamma e senza fiamma: 0~99,99 secondi, precisione: ±0,01 secondi;

Combustibile: metanolo al 5% (V/V) e miscela di etanolo al 95% (V/V) (formulato dal cliente);

Volume della camera di prova: 0,5 m3

Dimensione del cartone: L1000 mm × W600 mm × H1150 mm

Peso: 40 kg

Fonte di alimentazione: AC220v; 50Hz; 50W;

Materiale: tutto in acciaio inossidabile SUS 304

Nota: l'angolo del lampo può essere regolato e, quando viene utilizzato come prova di combustione orizzontale, il lampo deve essere regolato a 45°.il soffiatore è regolato a 90°.

Camera di combustione:

3.1 Box: 0,5m3, lavorato da macchine utensili CNC, la forma dell'arco è bella e generosa.

Materiale inossidabile/vernice da forno, dalle caratteristiche di bellezza, anti ruggine e anticorrosione.

3.2 La parte superiore della scatola è dotata di un sistema di scarico di scarico di gas di scarico e di fumo, che può scaricare i gas di scarico all'esterno al termine della prova; durante la prova il sistema è fermato.

3.3 La parte anteriore della scatola è dotata di una finestra di osservazione in vetro temperato che può essere sigillata durante la prova, il che è conveniente per osservare la situazione di prova.

Fuoco a fuoco:

4.1 Lampada Bunsen a gas, pienamente conforme ai requisiti di GB/T3685-2009, di diametro interno di 10 mm.

4.2 Diametro esterno del lanciafiamme: Ф11.5±0.1mm, diametro interno del lanciafiamme: Ф10±0.1mm, ugello lontano dall'aria

L'altezza di ingresso è di 200±10 mm

4.3 Angolo della torcia: 45 gradi dal livello

4.4 Altezza di fiamma: 180±20.

Sistema di ventilazione:

5.1 Adottare un ventilatore regolabile per la velocità del vento, intervallo di regolazione della velocità del vento: 0,05~2 m/s

Sistema di misurazione della temperatura (facoltativo):

6.1 Il sensore termico è in rame elettrolitico con elevata conduttività.

6.2 Termoaccoppiatore di tipo K, con tubo in acciaio inossidabile di diametro di 0,5 mm come cappotto, misuratore di temperatura PID intelligente e tipo K

La misurazione massima è di 1350°C.

6.3 Sistema di prova: mobile, collocato nella camera di prova durante la misurazione della temperatura e la misurazione della temperatura.

6.4 dotato di cronometro elettronico: con precisione di 0,1 S (in standby durante la misurazione e la taratura della temperatura)

Apparecchiature principali:

6.1 supporto di prova: in acciaio inossidabile, il piano in cui sono posizionati il supporto e la fiamma è parallelo al piano della finestra di osservazione;che sia conveniente per l'osservazione e il funzionamento.

6.2 telaio a cuneo: aggiungere cuneo, su cuneo sono installati dei blast torch e su motore a cuneo sono installati dei telai a cuneo

Può essere spostato avanti e indietro su una piattaforma mobile e può essere spostato automaticamente nel campione senza la necessità di spingere e tirare manualmente il lampo.

6.3 dotati di una serie di linee di misura che possono misurare la fiamma esterna e la fiamma interna della fiamma.

6.4 Per la prova deve essere fornita una regola in acciaio inossidabile di 500 mm con precisione di 1 mm.
