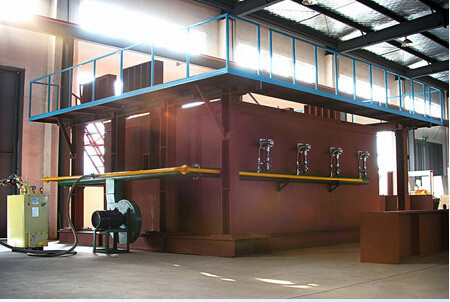

DX8364 Prova di resistenza al fuoco dei componenti di costruzione forno verticale e forno orizzontale (EN13381-8)

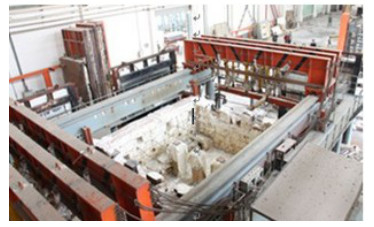

Forno orizzontale:
Scopo della prova:
- Pareti portanti in cemento armato con un'area di fuoco unilaterale di 3000 × 3000 mm, pareti portanti in struttura in acciaio con strato protettivo (rivestimenti ignifughi),Pareti portanti con piastra di chila di acciaio leggero, pareti portanti in adesivo, ecc., e determinazione della temperatura di punti selezionati con diverse sezioni e diverse larghezze all'interno della parete.
2. prova di resistenza al fuoco di raccordi ricostruiti non portanti. dispositivo intelligente di prova della resistenza al fuoco di pareti non portanti
La dimensione netta del forno è di 4200×4800×1500 (mm) e l'area di fuoco del campione è di 4200×4800 (mm)
Scopo della prova: è in grado di rilevare contemporaneamente le prestazioni di resistenza al fuoco di campioni strutturali simmetrici e asimmetrici nelle stesse condizioni di lavoro, come ad esempio: porte e finestre ignifughe,vetro, materiali di chiusura a prova di fuoco, ecc., e può anche effettuare prove di resistenza al fuoco su grandi divisori a prova di fuoco e componenti di divisori a prova di fuoco come firewall super-grandi,Pareti divisorie di vetro ignifughe e persiane a rulli ignifughe, con elevata efficienza, e può testare contemporaneamente diversi campioni diversi o simili.
3. dispositivo intelligente di prova della resistenza al fuoco della colonna portante,
La dimensione netta del forno è di 3000×3000×4700 (mm), e l'altezza del fuoco del campione è di 3000~4600mm (l'altezza totale della colonna è di 3600~5200mm).La dimensione massima della sezione trasversale del campione è di 800 mm × 800 mm o Φ800 mm.
Il carico assiale totale è di 15000 kN e i carichi eccentrici superiore e inferiore sono di 1000 kN ciascuno.
Forno orizzontale:
Scopo della prova:
- Pareti portanti in cemento armato con un'area di fuoco unilaterale di 3000 × 3000 mm, pareti portanti in struttura in acciaio con strato protettivo (rivestimenti ignifughi),Pareti portanti con piastra di chila di acciaio leggero, pareti portanti in adesivo, ecc., e determinazione della temperatura di punti selezionati con diverse sezioni e diverse larghezze all'interno della parete.
2. prova di resistenza al fuoco di raccordi ricostruiti non portanti. dispositivo intelligente di prova della resistenza al fuoco di pareti non portanti
La dimensione netta del forno è di 4200×4800×1500 (mm) e l'area di fuoco del campione è di 4200×4800 (mm)
Scopo della prova: è in grado di rilevare contemporaneamente le prestazioni di resistenza al fuoco di campioni strutturali simmetrici e asimmetrici nelle stesse condizioni di lavoro, come ad esempio: porte e finestre ignifughe,vetro, materiali di chiusura a prova di fuoco, ecc., e può anche effettuare prove di resistenza al fuoco su grandi divisori a prova di fuoco e componenti di divisori a prova di fuoco come firewall super-grandi,Pareti divisorie di vetro ignifughe e persiane a rulli ignifughe, con elevata efficienza, e può testare contemporaneamente diversi campioni diversi o simili.
3. dispositivo intelligente di prova della resistenza al fuoco della colonna portante,
La dimensione netta del forno è di 3000×3000×4700 (mm), e l'altezza del fuoco del campione è di 3000~4600mm (l'altezza totale della colonna è di 3600~5200mm).La dimensione massima della sezione trasversale del campione è di 800 mm × 800 mm o Φ800 mm.
Il carico assiale totale è di 15000 kN e i carichi eccentrici superiore e inferiore sono di 1000 kN ciascuno.
Dominio di applicazione:È adatto a componenti portanti e non portanti come pareti, travi, colonne, pavimenti, soffitti e tetti, e altre strutture, accessori o strutture possono essere utilizzati come riferimento.Questa macchina di prova è adatta per la prova di tutti i componenti di GB/T9978..1~9 e ISO834-1~9 standard.
Dominio di applicazione:È adatto a componenti portanti e non portanti come pareti, travi, colonne, pavimenti, soffitti e tetti, e altre strutture, accessori o strutture possono essere utilizzati come riferimento.Questa macchina di prova è adatta per la prova di tutti i componenti di GB/T9978..1~9 e ISO834-1~9 standard.
Parametri principali:
Laboratorio: 4,5 M (lunghezza) x 4,5 M (larghezza) x 3,5 M (altezza), uso interno di materiali isolanti ad alta temperatura.
Dispositivo di caricamento: per muovere la gru aerea nell'edificio è utilizzato il caricamento meccanico, che può essere simulato con carichi omogenei, centrali, pivot o eccentrici.
Cornice di supporto: collegata a un supporto a cuneo sulla cornice da quattro rulli.
Termocoppie: comprese le termocoppie di forno, le coppie di calore inverso, le termocoppie mobili, le termocoppie interne e le termocoppie a temperatura ambiente sono distribuite in varie aree.
Sonda di misura della pressione del forno: sonda di misura a forma di T, precisione di misura ± 2Pa
Sonda di misurazione delle lacune del campione: diametro 6 mm ± diametro 0,1 mm ± diametro 0,2 mm
Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), lanciafiamme (non meno di 20) e valvole di regolazione
Fonte di gas di combustione: propano con purezza superiore al 95%, gas liquefatto (fornito dall'utente)
Flusso di gas: 0~100L/min. Precisione di misurazione 2,5 grado
Flusso d'aria: 0~50m3/min. Precisione di misura ≤±0,5m3/min.
Capacità del serbatoio del gas: ≥ 50 kg × 6
Sistema di controllo della temperatura del forno: il punto massimo di campionamento è di 10 punti
sistema di ventilazione e ammortizzatore di controllo, ecc.
Intervallo di misurazione del calore radiante sulla superficie di contraccolpo del campione: 0~10W/cm2
Il controllo della temperatura e della pressione nel forno è realizzato collegando il RS485 del computer al sistema di controllo,e la tensione di uscita in corrente continua dei sensori di prova di combustione, come le termocoppie e i sensori di pressione, viene convertita in forma digitale, che possono quindi essere trasmessi al sistema informatico per la visualizzazione e la conservazione.
