Apparecchiature per la prova della temperatura massima dei materiali isolanti termici per la valutazione della temperatura massima d'uso

DX8359A Prova di temperatura massima- attrezzatureper materiali isolanti termici

Conforme alla norma:in conformità alle norme GB/T17430-2015 "Metodo di valutazione della temperatura massima di funzionamento dei materiali isolanti termici" non equivalente:ASTM C411-82 "Metodo di prova per le prestazioni di superficie calda dei materiali isolanti termici a temperature più elevate" ASTM C447-85 "Non equivalenza delle norme correlate per i materiali isolanti termici": ASTM C411-82 "Metodo di prova per le prestazioni di superficie calda dei materiali isolanti termici a temperatura più elevata",ASTM C447-85 "Metodo di valutazione della temperatura massima di esercizio dei materiali isolanti termici", e ISO 8142:1990 Appendice A "Metodo di prova per la determinazione della temperatura massima di funzionamento dei tubi prefabbricati in lana minerale".

Tle caratteristiche del prodotto:l'uso di macchine utensili CNC per la lavorazione e la formazione, la forma dell'arco è bella e generosa. Ha le caratteristiche di bellezza, anti-ruggine e anti-corrosione.Altre parti sono di acciaio 45# con superfici spessite/acciaio inossidabile SUS304.

Dominio di applicazione:È adatto per la valutazione della temperatura massima di utilizzo di prodotti isolanti termici quali materiali isolanti liberamente riempiti, felti, coperte, blocchi,di larghezza superiore a 50 mm.

Ti principali parametri tecnici:

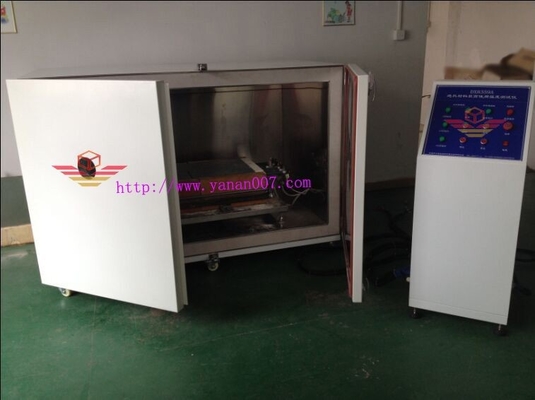

1. piastra di riscaldamento: in acciaio inossidabile SUS304, con una superficie di prova di 900*450 mm, circondata da uno strato protettivo e una larghezza di 80 mm.non meno di cinque termocoppie per determinare la temperatura della superficie, quattro dei quali sono fissati sulla diagonale dell'area di riscaldamento della piastra di riscaldamento e sono a 150 mm da ogni angolo, e la quinta termocoppia è posizionata al centro della piastra di riscaldamento.La temperatura misurata in qualsiasi punto non deve essere inferiore alla temperatura richiesta e la differenza deve essere pari a +5% o +15°C (a seconda di quale sia la più bassa)..

2. tubo di riscaldamento: in acciaio inossidabile SUS304, lunghezza 2 M e diametro nominale 88 mm, 108 mm e 133 mm rispettivamente.che consente di testare individualmente le conchiglie di tubi isolati prefabbricatiL'estremità del tubo di riscaldamento deve essere provvista di una sezione protettiva di almeno 75 mm di lunghezza e di un riscaldatore ausiliario per evitare perdite di calore eccessive all'estremità del campione.Una termocoppia viene installata ogni 0.3m per determinare la temperatura superficiale del tubo di riscaldamento.La temperatura misurata in qualsiasi punto non deve essere inferiore alla temperatura richiesta e la differenza deve essere pari a +5% o +15°C (a seconda di quale sia la più bassa)..

3Sistema di misurazione della temperatura: il diametro del filo termopare è di 5,0 mm

4Temperatura di misura: 0-500, 0-900, 0-1250 °C (facoltativo); la temperatura è misurata con un modulo PLC+.

5Parte di controllo: viene adottato un modulo PLC e il microcomputer controlla la visualizzazione in tempo reale della curva di temperatura della superficie calda e fornisce il rapporto.

6. velocità di riscaldamento: 5°C/min o 3°C/min può essere impostata.

7. Prelevamento della temperatura: raccolto ogni 2 minuti e visualizzato con una curva;

8. Tempo di risposta della termocoppia: < 0,5 s

9. Errore di temperatura: ± 0,5°C

10Errore di tempistica: 1s/h

11. Computer: un insieme di computer (che soddisfano almeno i seguenti requisiti: computer di prima linea; CPU: Intel I5-III generazione o superiore; memoria: 4G o superiore; HDD: 500G o superiore; con porta seriale:funzionamento dello strumento di comandoDisplay: display LCD a LED superiore a 20 pollici, risoluzione superiore a 1600*900; sistema Windows XP. ), una stampante.

12. dotato di una linea piatta e di un sensore: misura la curvatura.

13Dotato di due serbatoi di campionamento

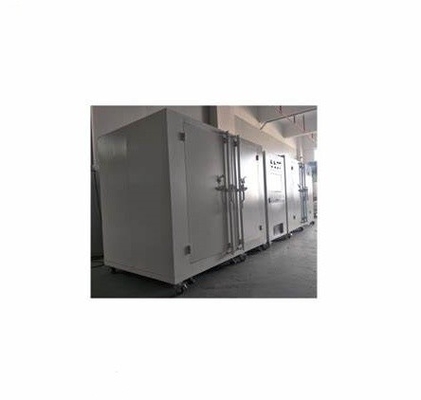

14. Dimensioni del forno di prova: L2245 × W1500 × H1600 (mm).

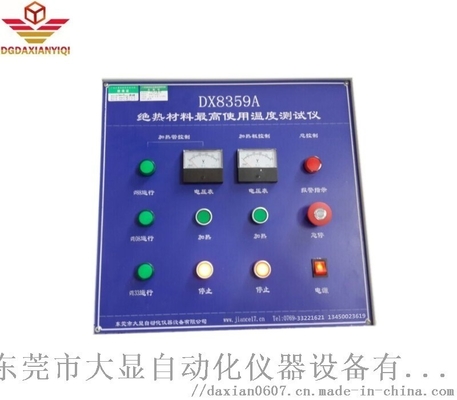

15. dimensioni della scatola di controllo: L500×W500×H1200 (mm), la scatola di controllo è controllata da un computer.
