Apparecchiature per la prova delle prestazioni di combustione del propano su strada

DX8332B Apparecchiature per la prova delle prestazioni di combustione del propano su strada

Dominio di applicazione:Esso è utilizzato principalmente per la prova delle prestazioni di combustione del propano della strada dell'intero nastro trasportatore ignifugo dei tessuti delle miniere di carbone.Secondo la norma MT914-2008 "Cintura trasportatrice ignifuga per il carbone per il nucleo intero del tessuto", sono state testate le prestazioni di combustione del propano della strada.e il sistema del ventilatore di scarico viene avviato per scaricare i gas di scarico attraverso il trattamento di depurazione del carbonio attivo per la tenda dell'acqua in modo da soddisfare le norme nazionali di emissione.

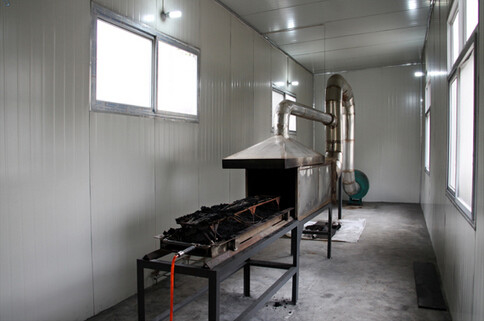

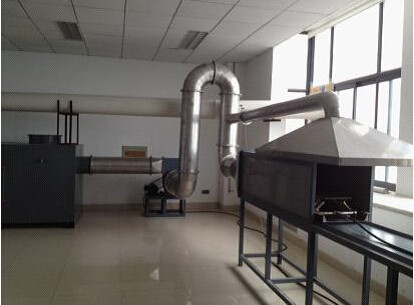

Composizione dell'apparecchiatura:Esso è composto da quattro parti: la casella di controllo principale, il dispositivo di soffiatura, il supporto di combustione e il soffiatore in fiamme.

La casella di controllo è rimovibile.

Purificazione dell'aria del ventilatore di scarico: dopo che il condotto di scarico è stato installato nel condotto di scarico, l'aria passa attraverso la corsia e la portata dell'aria è controllata dalla valvola di controllo.

Il materiale del telaio è realizzato in saldatura quadrata in acciaio inossidabile 304 di alta qualità e la casella di controllo è realizzata in piastra di acciaio elettrostatico (t=1,2 mm) e la superficie è spruzzata con plastica,che è più liscia e bella.

Blowtorch: materiale SUS304, la mia azienda ha fatto da sola.

Sistema di controllo:

6.1 La casella di controllo adotta un sistema di controllo a relè e tutti i componenti elettronici sono realizzati con marchi nazionali di primo piano;che può garantire meglio le prestazioni di lavoro e la precisione di rilevamento della macchina.

6.2 La temperatura adotta un termostato PID intelligente importato (con funzione di calcolo automatico) e un sensore e un timer PT100 ad alta precisione.

6.3 L'apparecchiatura dispone dei seguenti dispositivi di protezione della sicurezza: protezione contro il sovraccarico di potenza, protezione contro il cortocircuito, protezione contro il sovraccarico della manopola di comando, protezione contro le temperature ultra elevate.

Principali parametri tecnici:

1 navata: è costituita da una camera, la cui parete esterna è realizzata in materiale refrattaria di 25 mm, la cui dimensione di ingresso è di 460 mmx460 mm, lunghezza: 1676 mm,e è collegato a un tubo di scarico con un diametro di 300 mm da un connettore conico in acciaio inossidabile con uno spessore di 1.5 mm.

2. cappa di scarico: composta da acciaio inossidabile di 1,5 mm di spessore, posizionata direttamente sopra la camera di prova, utilizzata per estrarre i gas di scarico diffusi dall'esterno della bocca del forno durante il processo di prova;

3. bracket: utilizzato per posizionare il campione di nastro trasportatore fisso, le specifiche del banco di prova: lunghezza 1500 mm, larghezza 220 mm, altezza 160 mm, composto da barre d'acciaio di diametro 10 mm.

4. bruciatore di fenano: è costituito da sei iniettori a combustione con la testa di iniezione inclinata verso l'interno ad un angolo di 45°

5. combustibile di prova: ≥ 95% di propano riempito (fornito dall'utente);

6. campione: nastro trasportatore ignifugo

7- Dispositivo di pesatura: utilizzato per pesare il peso dei campioni di nastro trasportatore e delle bombole di gas prima e dopo la prova; 30 kg/0,001 kg

8. anemometro: posizionato sulla linea centrale a 310 mm dal suolo della camera e a 285 mm dall'entrata della camera;

9. Termocoppia: tipo K, diametro esterno non superiore a 3 mm; il diametro del filo è di 0,5 mm, la precisione non è inferiore alla classe II e l'intervallo di misura è di 1300°C;

10Sistema di controllo della temperatura: controllo informatico, il segnale di millivolt generato dalla termocoppia viene inviato alla scheda di regolazione del segnale,e l'analogico viene convertito in segnale digitale attraverso la scheda di acquisizione dati, e successivamente controllato e riportato dal software informatico;

11. Timer: Risoluzione: 0,1S, errore non superiore a 1s/h

12. Misuratore di flusso di carburante: 35~350L/h precisione regolabile di controllo±2L/h

13. Precisione di controllo del consumo di carburante: 565 ± 2 g/50 min

14. tensione di alimentazione: AC380V 50Hz sistema trifase a cinque fili;

15. consumo di energia: 4,01 kW;

16Temperatura dell'ambiente di prova: 5°C-30°C

17- Girata verticale 6800*4400*2700 mm o linea retta orizzontale 9500*1800*2700 mm
