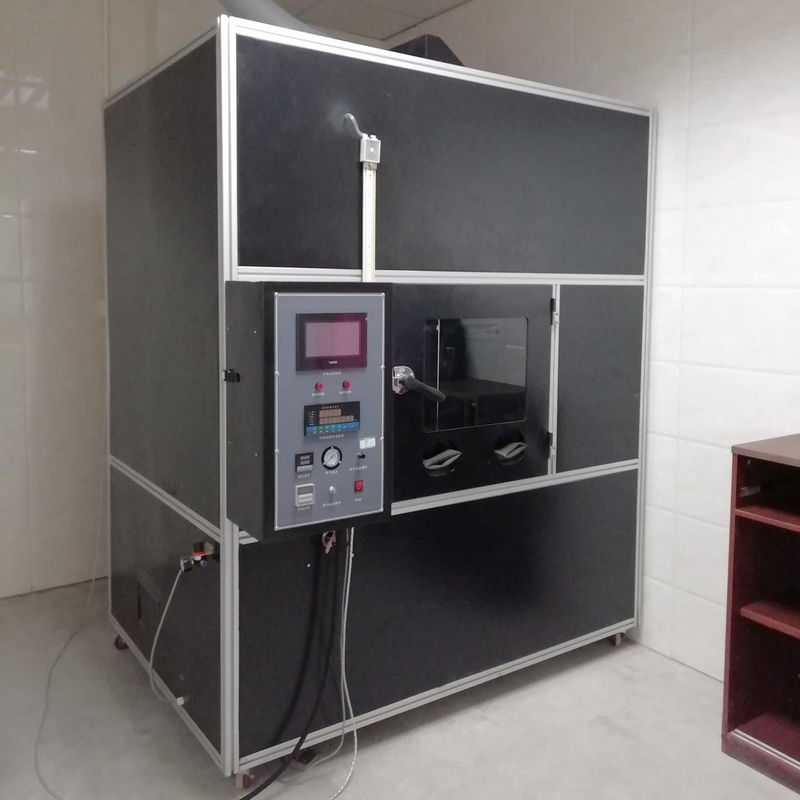

UL1581 Macchina di prova di combustione Camera di prova di combustione orizzontale verticale Grande camera di combustione

DX8382 grande camera di combustione/UL1581 macchina di prova di combustione/camera di prova di combustione orizzontale verticale

Conforme alle norme:

Seguiamo rigorosamente lo standard UL1581 sezione 1080.1-1080.14 per la produzione e sono stati riconosciuti da Guangzhou Meihua UL Company,soddisfa la norma di prova di combustione VW-1 (V-ertical specific) Flame Test. applicabile alle norme di prova VW-1 di UL1581, UL13, UL444 e UL1655, nonché alle norme di prova FT-1 e FT-2 di CSA. economicamente applicabile e ampiamente utilizzato nell'industria del filo e dei cavi.

Metodo di prova:

Regolare l'altezza della fiamma, posizionare la parte superiore della fiamma sotto il campione, bruciare per 15 secondi, spegnere per 15 secondi, ripetere 5 volte e controllare la condizione di combustione del campione.tempo di estinzione, e il numero di ripetizioni può essere impostato, e può essere operato automaticamente.

Dettagli dei parametri:

L'intero esperimento è stato condotto in un laboratorio sigillato con un volume di 4,32 metri cubi.

1, camera di combustione:

(1) Spazio effettivo: 2,4 m (lunghezza) * 1 m (larghezza) * 1,8 m (altezza)

(2) Dimensioni di confine: 2,4 m (lunghezza) * 1 m (larghezza) * 2,5 m (altezza)

(3) Materiale:

Esterno: struttura quadrata di telaio in acciaio, piastra di acciaio spessita da 1,5 mm con vernice verde profonda;

Interno: Vernice nera cotta elettrostatica.

(4) finestra di osservazione:

Due finestre scorrevoli a sinistra e a destra; la finestra di osservazione è di vetro temperato;

b. con un'intensità di potenza di potenza di potenza superiore a 50 W;

Dimensione: 730 mm (altezza) * 420 mm (larghezza).

(5) Finestra operativa: 4 in totale

dimensione dello spazio interno:ф150 mm;

Periferico: realizzato con bordo in acciaio inossidabile da 3,0 mm;

sigillati come guanti in pelle a braccio lungo, con una lunghezza di 600 mm;

Dimensioni generali delle periferiche:ф220 mm.

(6) Sistema di scarico:

due ventilatori di scarico a spirale;

La piastra di tenuta push-pull è realizzata in acciaio inossidabile da 2,0 mm;

Ci sono scanalature scorrevoli su entrambi i lati;

Una serie di dispositivi di comando a distanza: a. utilizzando due corde di trazione in acciaio. b. due serie di pulegge

(7) Innesco d'aria: 4 in totale

Dimensione:ф160 mm;

La piastra di tenuta push-pull è realizzata in piastra di acciaio inossidabile da 2,0 mm;

Ci sono scanalature scorrevoli su entrambi i lati.

8) supporto di fissaggio inferiore:

Dimensioni: 2,4 m (lunghezza) × 1 m (larghezza) × 0,7 m (altezza);

utilizzando ferro ad angolo di 60 mm × 60 mm × 4 mm, cotto elettrostaticamente con vernice verde scuro;

Puliere a piedi: 6 o 4 con serratura.

9. - attrezzature di illuminazione: viene utilizzata una lampada circolare antinfoco e antincendio.

2, sezione di controllo

(1) Un indicatore di combustione

(2) Impostazione della combustione: qualsiasi impostazione da 0 a 99,99 secondi

Indicatore di spegnimento uno (3).

(4) Impostazione di spegnimento: qualsiasi impostazione da 0 a 99,99 secondi

(5) Numero di combustioni: 0-999999 volte, impostato arbitrariamente

(6) Dotato di funzioni di combustione, spegnimento e conteggio completamente automatiche

(7) Dotato di funzione di conversione verticale/orizzontale

(8) Dotato di funzione di accensione automatica

(9) Dotato di funzione di commutazione manuale/automatica

(10) Accendere con il metodo di accensione ad alta pressione

(11) La parte sperimentale è collegata al comando mediante spine di volo, che hanno un contatto molto stretto.

3, Sezione sperimentale

1) ugelli:

(2) L'angolo è di 20 gradi

Valvola di regolazione della fiamma interna

(4) Una valvola di regolazione della fiamma esterna

(5) Una linea di marcatura del punto di contatto della fiamma interna

(6) Una linea di segnalamento della bandiera bassa

(7) Una regola di lunghezza di prova

8) Un dispositivo di misurazione della fiamma

(9) Fabbricazione di prova: a. Materiale: lamiera di acciaio finemente lavorata e verniciata. b. Colore: nero puro

(10) La scatola di prova è realizzata in acciaio inossidabile SUS304 e finemente lavorata

(11) Sotto del banco di prova:

a. due piastre in acciaio da 2,0 mm.

b. Dimensione: 700 mm (lunghezza) × 450 mm (larghezza)

c. colore: vernice nera cotta elettrostatica

(12) Progettazione indipendente delle prove verticali e orizzontali

(13) Aggiungere una barra di spinta a braccio lungo alla scatola di prova

(14) Tre segni di combustione orizzontali.

4Controllo della sorgente d'aria:

(1) Gas: si raccomanda di utilizzare il metano (fornito dall'utente)

(2) Misuratore di portata: 1 (modello Dwyer VA20430 degli Stati Uniti)

(3) Manometro a tubo a U: 1 pezzo (tipo Dwyer Company 1230-36 negli Stati Uniti)

(4) Un giunto a gas

(5) Trachea: trachea ad alta pressione
