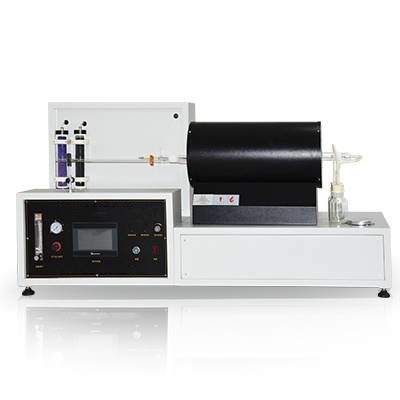

Macchina di prova per la misurazione del rilascio di gas di acido alogenico per la determinazione della quantità totale di gas di acido alogenico

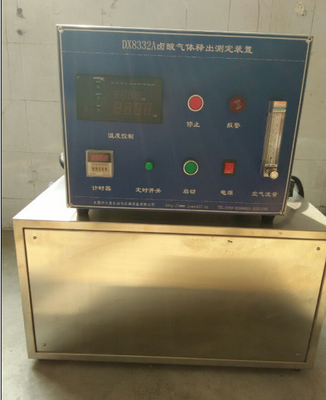

DX8332AHmisurazione del rilascio di gas allogeno acidomacchina di prova

IEC 60754 Parte 1 e 2

IEC 60754-1 Testatore di gas di acido alogenico per cavi elettrici

Norme:

Conformità con GB/T17650.1-1998, GB/T17650.2-1998 e IEC60754-1:1994, norme IEC60754-2:1991; allo stesso tempo,soddisfa i requisiti della tabella 6 della norma GB/T19666-2005 "Principi generali per fili e cavi ignifughi e ignifughi" e i requisiti dell'articolo 6.3.4 della GA306.1-2007, articolo 6.3.4 della GA306.2-2007 e degli articoli 9.10 e 9.11 della UL2556-2007.

Dominio di applicazione:

È indicato per la determinazione della quantità totale di gas alogen-acido per cavi ignifughi bassi e privi di alogen e per la misurazione del pH e della conduttività per determinare l'acidità dei gas.

Componenti:

1Forno tubolare: la lunghezza effettiva e il diametro della camera di riscaldamento sono di 600×ф42 mm ed è dotato di un sistema di riscaldamento elettrico regolabile.

2. tubo di combustione:

a. Materiale: tubo refrattaria di biossido di silicio, gas resistente alla corrosione.

b. Specifiche: il diametro interno è di 40 mm, la lunghezza del lato di ingresso del forno tubolare è di 60~200 mm e la lunghezza del lato di uscita è di 60~100 mm, lasciando un vuoto per l'espansione del riscaldamento.

3La barca in fiamme:

a. Materiale: tubo di silice fuso.

B. Specificativi: lunghezza 100 mm, larghezza 25 mm, profondità 10 mm.

c. Metodo di alimentazione della barca in fiamme: si utilizza il metodo della magnete a barra e del filo di platino.

4- raccolta del gas: vengono selezionate due bottiglie: una di esse è dotata di agitatore magnetico e contiene 220 ml di soluzione di idrossido di sodio.

5Sistema di alimentazione del gas:

a. Misuratore di flusso d'aria: regolabile da 20 ml a 200 ml

b. Compressore (fornito dalla vostra azienda)

6. campionamento: 500 mg~1000 mg

7Determinazione del tenore di acido alogenico:

a. bilancia analitica: la precisione è di 0,1 mg

b. PH-metro digitale: la precisione è di 0,02 PH

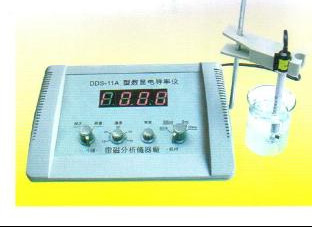

c. misuratore di conduttività: gamma di misura: (0~1×105) μS/cm

Introduzione:

. IEC 60754-1, 2 Cavi elettrici Halogen Acid Gas Release Tester, Cable Corrosion Tester misura il volume di gas di acido alogenico (IEC 60754-1), concentrazione di pH ((PH Meter, ioni di idrogeno, IEC 60754-2),Conduttività (CEI 60754-2) e ecc. di un filo (cavo) per calore radiante nel forno a tubi (CEI 60754-1): 800°c, IEC 60754-2: 950°c);

. In particolare, IEC 60754-1, 2 Cavi elettrici Halogen Acid Gas Release Tester, Tester di corrosione del cavo può testare sia le norme IEC 60754-1 e IEC 60754-2 da un'apparecchiatura e la funzione di selezione di modalità;

La norma IEC 60754-1 prevede che i cavi privi di alogeni derivano da e includono il polimero di composti alogenati sulla base dei composti additivi emessi durante la combustione, ad eccezione degli idracidi di fluorazione.è la misura del volume di gas alogenoLa norma IEC 60754-2 si applica ai cavi elettrici o ottici a partire da composti emessi durante la combustione per misurare il limite di ossidazione del gas.affidabilità e comodità dell'utente per inserire i dispositivi di alimentazione automatica per imbarcazioni a combustione, rotaia per la facile messa del campione, impostazione del timer automatico, filtraggio dell'aria, ecc.;

Norme di riferimento:

. IEC 60754-1 Edizione 2.0 b:1994: Prova sui gas prodotti durante la combustione di materiali provenienti da cavi - Parte 1: Determinazione della quantità di gas alogenico acido

. IEC 60754-2 Edizione 1.0 b:1991: Prova sui gas prodotti durante la combustione di cavi elettrici - Parte 2:Determinazione del grado di acidità dei gas sviluppati durante la combustione dei materiali prelevati dai cavi elettrici mediante misurazione del pH e della conduttività.

KS C IEC 60754-1: Prova dei gas prodotti durante la combustione di cavi elettrici - Parte 1: Misurazione della quantità di gas alogenico acido.

KS C IEC 60754-2: prove sui gas prodotti durante la combustione di cavi elettrici - Parte 2: prova di corrosività mediante generazione di gas di combustione.

. KWS 409: filo resistente al fuoco - 5.12 Causticità per gas di combustione.

Specificità:

Forno a tubi:

- per la sezione di riscaldamento del forno, la lunghezza è di 500 mm e il diametro interno di 40 mm.

Tubo (Pyrex):

- Il tubo ignifugio è utilizzato nel forno per proteggere il tubo dai gas corrosivi.Il diametro interno del tubo di silice è di 38 mm e la lunghezza del tubo è di 150 mm dall'ingresso del forno e il tubo spunta a una distanza di 100 mm dall'uscita.

Barca a combustione:

- 98 mm (Lunga) * 15 mm (Larghezza) * 12 mm (Profondità); ogni barca viene utilizzata solo tre volte prima della combustione o del riciclo.

Bottiglia di lavaggio a gas:

- L'altezza del liquido all'estremità del tubo deve essere di 100 ~ 120 mm in ogni flacone.

Sistema di alimentazione dell'aria:

- Il gas utilizzato per la combustione è l'aria e la portata dell'aria iniettata nel tubo deve essere regolata in funzione della sezione trasversale interna effettiva del tubo.La velocità dell'aria che scorre attraverso il campione deve essere di 378 ml/min ± 10%..

Dimensione:

- 1220 mm (W) * 450 mm (D) * 560 mm (H)

Forno:

- 500 mmw*300 mmw*D*38 mmw

tubi di vetro a quattz:

- 700 mm (larghezza) * 37 (diametro interno)

Fornitore di alimentazione:

- 220V, 60HZ, 10A

Peso:

- 60 kg.

Servizi pubblici:

- Compressore d'aria.

Nome dell' articolo:

- IEC 60754-1,2 Tester elettrico di rilascio di gas di acido alogenico, Tester di corrosione dei cavi
