Apparecchiature per la prova della densità di fumo dei fili e dei cavi utilizzate principalmente per determinare la concentrazione di fumo rilasciato dai cavi

DX8330WProva della densità di fumo di cavi e di caviattrezzature

Ambito di applicazione:Utilizzato principalmente per determinare la concentrazione di fumo rilasciato da cavi e cavi ottici durante la combustione in condizioni specifiche.

Rispetto delle norme:Rispettare i requisiti delle norme di prova GB/T17651.1-1998 e IEC61034-1-2 "Misurazione della densità di fumo dei cavi e dei cavi ottici in condizioni specifiche di combustione".

Caratteristiche principali:Questa macchina di collaudo è un prodotto integrato di tecnologia meccanica e optoelettronica.con vantaggi quali una struttura ragionevole, prestazioni stabili e facile funzionamento; interfaccia operativa Windows XP, stile LabVIEW e meccanismo di sicurezza completo.i risultati delle misurazioni vengono visualizzati in tempo reale e viene disegnata dinamicamente una curva perfettaI dati possono essere salvati, recuperati e stampati in modo permanente e i rapporti possono essere stampati direttamente.

Principio:Il sistema di misurazione ottica della densità di fumo per cavi in combustione o cavi ottici in condizioni specifiche è costituito da una sorgente luminosa, un ricevitore a fotocelle di silicio e un sistema informatico.La luce generata dalla sorgente luminosa passa attraverso 3m × 3m × 3m densità di fumo laboratorio forma un raggio uniforme di luce con un diametro di 1.5 ± 0,1 m sulla parete di fronte alla sorgente luminosa e una fotocella installata al centro del fascio rileva l'intensità del fascio dalla sorgente luminosa.Quando una grande quantità di fumo viene generata nella camera di combustione a causa della combustione di cavi o cavi otticiIl fumo assorbe una parte dell'energia fotoelettrica, indebolendo l'intensità del fascio della fotocella di silicio.la trasmittanza Tt con una risposta lineare relativa al 100% iniziale può essere calcolata.

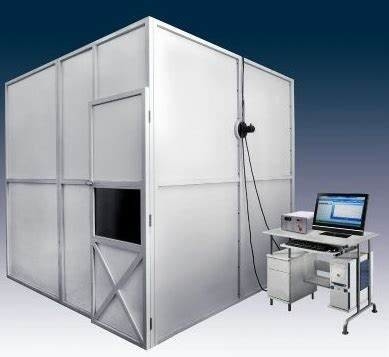

Camera di combustione:L'intera camera di combustione cubica è fissata su un supporto quadrato con acciaio inossidabile SUS304 di 1,5 mm di spessore.

Dimensioni della camera di combustione:3M x 3M x 3M, per un totale di 27 metri cubi. Può essere una struttura muraria in mattoni o una struttura in lamiera di acciaio, a scelta del cliente;

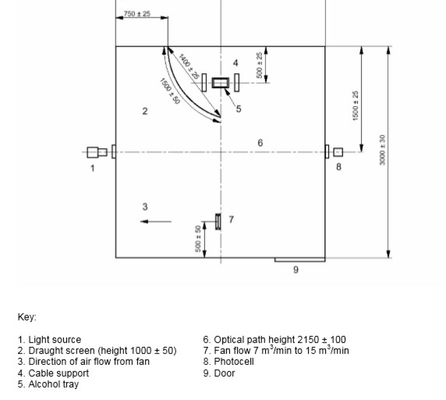

Struttura dell'apparecchiatura:C'è una finestra di osservazione in vetro nella parte anteriore e una finestra di tenuta trasparente di dimensioni di 100 mm x 100 mm è installata sulle pareti opposte su entrambi i lati,che consentono al fascio luminoso del dispositivo di misurazione della luce orizzontale di passare attraverso. L'altezza del centro della finestra di sigillamento dal terreno è di 2150 mm. Ci sono diversi fori di ventilazione in fondo, con fori di ventilazione di 100x500 mm (50 centimetri quadrati).La parte inferiore è dotata di sei ruote e la parte superiore delle sei ruote è dotata di ventilatori di scarico.

Sistema di misurazione ottica:

Fonte luminosa: lampada alogeno di quarzo importata, potenza nominale: 100W, tensione nominale: 12V, ritorno luminoso nominale: 2000-3000Lm

Ricevitore:Si tratta di una fotocella di silicio con una trasmissione luminosa dello 0% che indica l'assenza di luce e una trasmissione luminosa del 100% che indica la completa trasmissione della luce senza ostacoli.La risposta spettrale è abbinata allo spettrofotometro del Comitato internazionale dell'illuminazione (CIE).

Installazione:Installare su un'estremità di un tubo di lunghezza di 150 cm con un finestrino antipolvere all'altra estremità.

Una trasmissione luminosa dello 0% indica che la luce non passa, mentre una trasmissione luminosa del 100% indica che la luce passa completamente senza ostacoli.

Fonte di accensione standard: la fonte di accensione è di 1,0 litri di alcol. configurazione: etanolo 90%, metanolo 4%, acqua 6%

vassoio per l'alcol (barca a combustione): in acciaio inossidabile di spessore 1,0 mm, con una superficie inferiore di 210x110 mm, una superficie superiore di 240x140 mm e un'altezza di 80 mm,

Posizione d'installazione: l'altezza del vassoio per l'alcol dal suolo è di 100 mm, consentendo la circolazione dell'aria.

Miscelazione del fumo:Utilizzando un ventilatore da tavolo per distribuire uniformemente il fumo nella camera di combustione.Durante l' esperimento, l'aria era soffiata orizzontalmente da un ventilatore.

Prova in vuoto:Lo scopo è regolare la temperatura all'interno della camera di combustione per raggiungere la temperatura specificata e bruciare la lampada all'alcol per raggiungere una temperatura di 25 ± 5 °C nella camera di combustione.

Dispositivo di misurazione della temperatura:Un sensore di temperatura è installato ad un'altezza di 1,5 metri dal suolo e 0,5 metri dalla parete all'interno della porta.

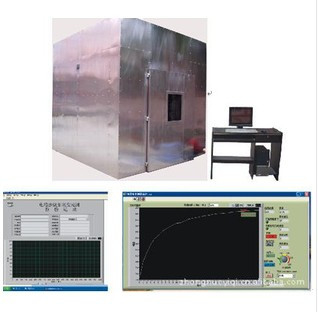

accessori casuali:compresa una serie di software di misura della trasmittanza in grado di produrre curve e rapporti.

Inclusi un computer e una stampante ciascuno: Il computer è equipaggiato con il marchio Lenovo come segue: CPU: E4300 Scheda principale: Asus P5KPL Memoria: Kingston 2G; Display a disco rigido 160G: unità LCD da 15 pollici:DVD Samsung; compreso il sistema di scarico di fumo in acciaio inossidabile (utilizzando scarico di fumo forte e comando dell'interruttore elettrico come mostrato nella figura)

Dimensioni riservate suggerite per il posizionamento di questo strumento in laboratorio: altezza 4,5 m x profondità 4 mx lunghezza 6 m

Requisito di temperatura ambiente di laboratorio: 25±5°C

Condizioni ambientali di utilizzo: terreno piatto, buona ventilazione, priva di gas e polveri infiammabili, esplosivi e corrosivi; non vi è alcuna fonte di radiazione elettromagnetica forte nelle vicinanze;Lasciare spazio di manutenzione appropriato intorno all'attrezzatura.

Temperatura: 5°C-30°C.

Pressione dell'aria: 86-106 kPa.

Fornitore di alimentazione: AC220V/50HZ.

Intervallo di fluttuazione ammissibile della tensione: 380V ± 10%.

Intervallo di fluttuazione ammissibile di frequenza: 50 Hz ± 1%.

Gli utenti sono tenuti a configurare gli interruttori di aria e di alimentazione di capacità corrispondenti per l'apparecchiatura nel sito di installazione,e questo interruttore deve essere indipendente e dedicato all'uso di questa apparecchiatura.

Quando l'apparecchiatura non funziona, la temperatura ambiente deve essere mantenuta entro 0-45°C

1. Dispositivo di misurazione ottica:

A. Lampada alogeno di quarzo importata con sorgente luminosa: potenza nominale: 100W, tensione nominale: 12V, ritorno luminoso nominale: 2000-2000-

3000Lm

B. ricevitore: è una fotocella di silicio con una trasmissione luminosa dello 0% che indica che non passa luce;e una trasmissione luminosa del 100% che indica il completo passaggio della luce senza ostacoli.

2Fonte di accensione standard:

A. La fonte di accensione è di 1,0 litri di alcol

B. vassoio per l'alcol: in acciaio inossidabile, con una superficie inferiore di 210110 mm, una superficie superiore di 240140 mm e un'altezza di 80 mm di vetro al quarzo,

3Miscelazione del fumo: utilizzo di un ventilatore da tavolo per distribuire uniformemente il fumo nella camera di combustione.

4. Prova a vuoto: lampada ad alcol bruciante per raggiungere una temperatura di 25 ± 5 °C nella camera di combustione.

5Dispositivo di misura della temperatura: un sensore di temperatura è installato ad un'altezza di 1,5 metri dal suolo e 0,5 metri dalla parete interna della porta.

6- è incluso un software di misurazione della trasmittanza, in grado di produrre curve e rapporti.

7. compresi un computer (stampatrice auto-fornita)
