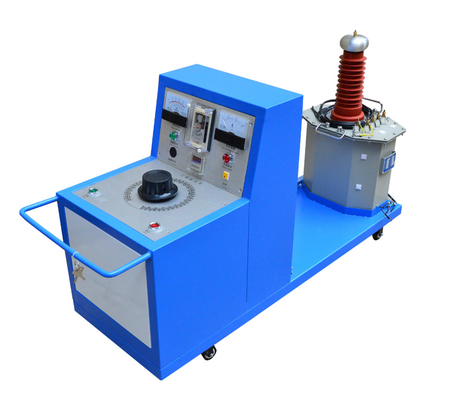

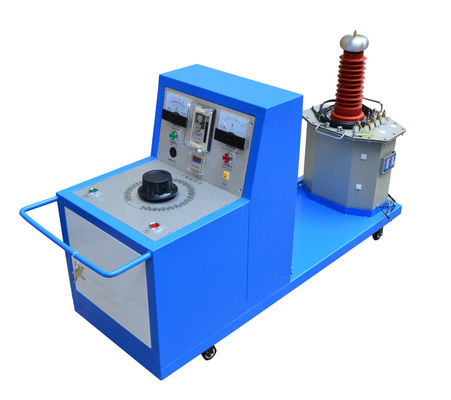

DX5130Testatore di tensione di resistenza del cavo

Interruzione di prova AC e DC:

1. L'uscita ad alta tensione di questo strumento è la tensione CA. La corrente continua è ottenuta inserendo una pila di silicio ad alta tensione in serie nel circuito originale, in modo che il circuito di prova sia una tensione DC pulsante.Il processo di realizzazione è che la pila di silicio è già nella torre di isolamento ad alta tensione del trasformatore ad alta tensione,e la pila di silicio ad alta tensione è generalmente cortocircuita con un palo di cortocircuitoQuando è richiesta la prova di CC, viene tolta la barra di cortocircuito per collegare la pila di silicio ad alta tensione al circuito di prova, e la tensione del circuito è la tensione DC pulsante.

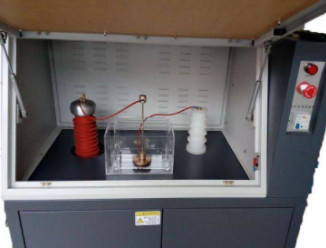

2La commutazione della tensione CA e CC della prova dipende principalmente dal fatto che la barra di cortocircuito nella torre di isolamento ad alta tensione sia rimossa.la tensione sulla sfera di equalizzazione ad alta tensione è tensione CC, e quando viene inserita la barra di cortocircuito, la tensione sulla sfera di equalizzazione ad alta tensione è la tensione CA.

3. pulsante di selezione CC AC sul pannello anteriore. Lo stato di questo pulsante non modifica la natura della tensione di uscita del dispositivo.il dispositivo connette semplicemente il circuito di allarme DC- Instruire l'utente che quando la porta viene aperta, è necessario scaricare la sfera di equalizzazione ad alta tensione.Premere il dispositivo di scarica sul pannello per fare la fine della barra di scarica contatto con la sfera di equalizzazione ad alta tensioneSi raccomanda che l'utilizzatore faccia contatto con la sfera di equalizzazione ad alta tensione per più di cinque secondi ogni volta che la sfera di rame scaricata viene messa in contatto.

4Nel test di corrente continua, il computer deve anche scegliere lo stato di corrente continua, altrimenti il risultato del test è errato.

Caratteristiche di prestazione:

(1) Protezione dei limiti della porta: non chiudere la porta, anche se l'esperimento di accensione inizia, l'apparecchiatura non ha alcuna risposta, il software ha: la porta di sicurezza non si chiude immediatamente.

(2) Protezione contro l'azzeramento della tensione: se durante l'esperimento viene improvvisamente interrotta l'alimentazione,ritornerà automaticamente alla posizione zero dopo il prossimo avvio per assicurarsi che la tensione iniziale sia alla posizione zero

(3) Protezione della tensione di terminazione: la tensione di terminazione può essere impostata da un software per garantire che, in caso di aumento anormale della tensione specificata durante il processo di incremento,si interrompe automaticamente e ritorna a zero

(4) Limite meccanico di alta tensione: se il sistema software perde il controllo, la tensione continua ad aumentare e ritorna automaticamente a zero dopo il limite di alta tensione.se non viene fermato dopo la rottura, i dati raccolti dal protettore di sovraccarica assicurano che la tensione venga automaticamente messa a zero con un indicatore di alta tensione, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long time, al fine di garantire il buon funzionamento dell'apparecchiatura, l'apparecchiatura dispone di una presa di scarico del trasformatore per garantire il buon funzionamento del trasformatore,e la vita di servizio è prolungata se nell' esperimento, se il campione ha un odore o brucia e fuma, può essere eliminato dal sistema di scarico.

(5) Protezione indipendente della messa a terra

(6) Protezione contro i cortocircuiti

(7) Protezione contro il malfunzionamento del software

(8) Protezione contro le perdite

(9) Protezione contro le scariche al termine dell'esperimento.
