Metodo di prova della conduttività termica della macchina a piastra applicabile alla conduttività termica di campioni secchi di argilla e sabbia

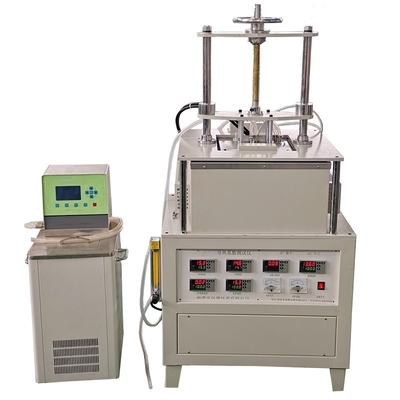

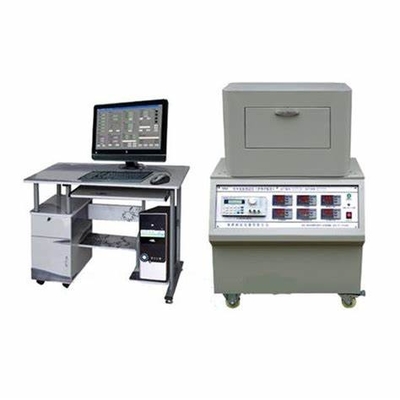

DX8377A Tester di conduttività termica (metodo a piastra)

1- campo d'applicazione:Applicabile a: conduttività termica di campioni secchi di argilla e sabbia, e la resistenza termica del campione deve essere superiore a 0,1m2.K/W.

La conduttività termica e la resistenza termica dell'argilla e della sabbia sono rilevate da un misuratore di flusso di calore,e il rilevamento automatico viene realizzato collegandosi al computer per generare un rapporto sperimentale. la conduttività termica e la resistenza termica sono calcolate aggiungendo una temperatura di superficie calda stabile a un lato del campione,trasferimento di calore attraverso il campione alla superficie fredda (temperatura ambiente), e misurazione del flusso di calore trasferito. È appositamente dotato di barile di campionamento geotecnico e di dispositivo specifico di prova della capacità termica,che può essere utilizzato per l'analisi della conduttività termica e la determinazione della capacità termica specifica dell'argilla, sabbia e altri terreni.

2- Rispetto agli standard:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

In terzo luogo, i principali parametri tecnici

1- gamma di conduttività termica: 0,015-400 W/mk, precisione superiore al 5%.

(Equipaggiato con un tubo rotondo per campioni per misurazione geotecnica, Ф90 mm)

2Temperatura superficiale calda: temperatura ambiente -99,99 °C, misurazione della temperatura mediante display digitale ad alto grado, precisione 0,2 gradi, risoluzione 0,01 °C.

3Temperatura della superficie fredda: temperatura ambiente, con un display digitale ad alto grado per misurare la temperatura, con precisione di 0,2 gradi, risoluzione 0,01 °C.

4Controllo della temperatura della superficie calda: temperatura ambiente -99,99 °C, misurazione della temperatura mediante display digitale a controllo programmatico ad alto grado, precisione di 0,2 livelli, risoluzione 0,01 °C, riscaldatore a piastre,controllo del tiristor a due vie.

5I noodles freddi sono raffreddati con aria forzata.

6- Adotti il test automatico al computer.

7. viene adottato un misuratore di flusso termico WPY, il cui parametro di flusso termico è di 23,26w/m2.mV.

8Il parabrezza in plexiglass è utilizzato per osservare direttamente il processo sperimentale.

9- Area di trasferimento di calore delle piastre calde e fredde: 150×150 (mm).

10. Distanza regolabile tra piastre calde e fredde: 0-160 (mm).
