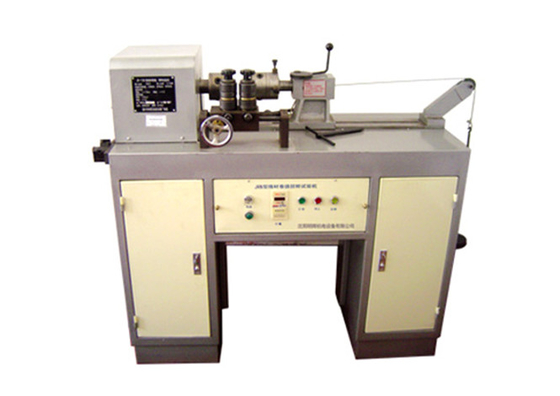

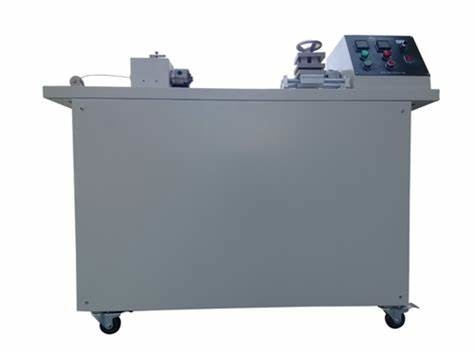

Macchina per la prova della torsione del filo di avvolgimento per l'esecuzione di prove di torsione e avvolgimento su barre di rame, barre di alluminio

DX8440Wprova di torsione dell'avvolgimentomacchinari

Introduzione al prodotto:Adatti principalmente per effettuare prove di torsione e avvolgimento su barre di rame, barre di alluminio e fili d'acciaio alla velocità di torsione specificata.Può anche essere applicato alla resistenza alla torsione di vari fili metallici e il numero di volte la pellicola di vernice di fili smaltati può resistere alla torsione.

Metodo di prova:Il metodo di prova consiste nel fissare entrambe le estremità della provetta e fissare una delle estremità in posizione,mentre si torce continuamente l'altra estremità 360 o avanti e indietro fino a quando il provetta si rompe o la pellicola di vernice sul filo smaltato si stacca, espone il conduttore e ne registra la resistenza alla torsione.

Rispetto delle norme: soddisfare i requisiti delle norme di prova GB4909.4-2009 e GB4909.7-2009.

Parametri tecnici:

Intervallo di diametro del campione: canna di rame φ 8 mm o meno, filo d'acciaio Φ inferiore a 3 mm

Intervallo di velocità di torsione: (10, 30, 60) r.min.

Distanza tra le pinze: 0-500 mm

Azione dell'apparecchio: tipo di mandrino

Distanza di avvolgimento: filo di alluminio, F 3 mm a 6 mm utilizzando una canna di base, Si consiglia di avvolgere manualmente fili d'acciaio sotto F3 mm; Al di sotto di F4 mm

Intervallo delle barre di base: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Dimensioni esterne:1400 mmx530 mmx1100 mm

Fonte di alimentazione: AC 220V 50/60Hz 4A

1Sezione di prova della torsione

1Potenza: DC/1HP

2. Azionamento dell'apparecchio: tipo di mandrino

3. Distanza tra le pinze: 0-500 mm

4Velocità: 6~60 giri/min, regolabile arbitrariamente

5. tempi di rotazione: 0-999999, può essere impostato arbitrariamente

6. carico applicato: 5 kg, 10 kg, 15 kg

7. Volume (W × D × H) 130 × 55 × 100 cm

2, Sezione di prova di avvolgimento:

1Diametro della canna centrale: ¥1.25 ¥19.00 mm

2Diametro del campione: filo di alluminio ¥ 1,25-¥ 6,00 mm, filo d'acciaio ¥ 1,25-¥ 3,80 mm

3. Velocità del mandrino:≤8r/min, distanza di spostamento della testa dell'albero destro: ≥ 40

4Motore: potenza 0,75 kW

5Peso: 10 kg, 5 kg, 2 kg, 1 kg

Questa macchina è una macchina di prova per la prova della resistenza e delle prestazioni di adesione dei fili di acciaio in alluminio, in conformità ai requisiti di GB/4909.7 "Metodi di prova per fili nudi - prova di avvolgimento".Strumento di prova utilizzato per avvolgere e torcere fili di alluminio, filo d'acciaio, canna d'acciaio, e filo a filo di alluminio al nucleo d'acciaio.
