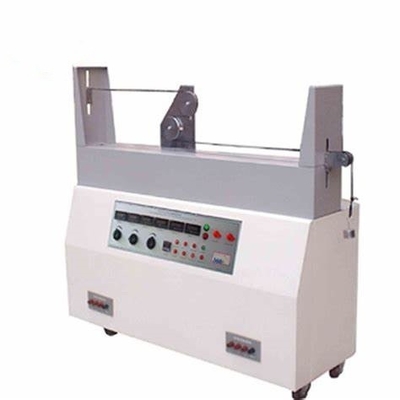

Filtro e cavo due tre ruote macchina di prova di piegatura per misurare la resistenza meccanica dei cavi isolati in PVC

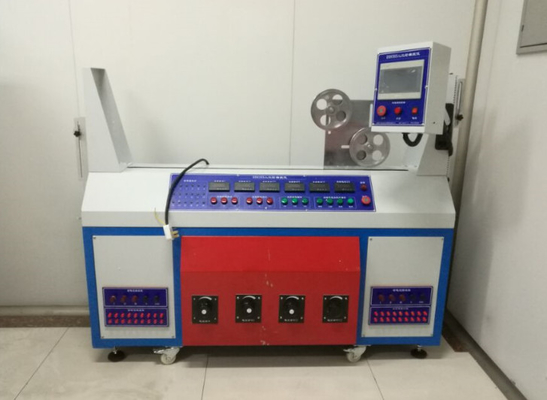

DX8393 Prova di piegatura a tre ruote del filo e del cavo dueLa macchina

1, campo di applicazione:

Adatti principalmente per la misurazione della resistenza meccanica di cavi isolati in PVC o di fili isolati in gomma ed extra flessibili con tensione nominale uguale o inferiore a 450/750V e con due o più nuclei.Le sue prestazioni e la sua struttura devono soddisfare le norme nazionali di GB/T 5013.2-2008, GB/T 5013.8-2008 e GB/T 5023.2-2008. Lo strumento presenta le caratteristiche di un design di aspetto innovativo, prestazioni e struttura affidabili, funzionamento conveniente, doppio utilizzo di una macchina,e elevata precisione dei dati di prova. riservare interfacce di comunicazione universale RS232, RS485 o Ethernet per l'uscita e il recupero dei dati sperimentali.2003

2, Principali parametri tecnici:

1) Due turni

• Tensione di alimentazione: AC 380 V a tre fasi e quattro fili.
• Potenza del motore: 200 W.
• Viaggio in auto: ≥ 1 m.
• Velocità del veicolo: 0,33 m/s (regolabile).
• Tensione del campione: 180V/450V (regolabile).
• Lunghezza del campione: 5000 mm.
• Corrente di campionamento: 0-35 A (regolabile).
• Tabella di conteggio: 15000 giri andata e ritorno prestabilibilibili.
• Diametro della puleggia: φ 60 φ 80 φ 120 φ 160 φ 200 (ciascuno con 2 scanalature piatte).
• Massa del martello pesante: due ciascuno, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg e 4,0 kg.

2) a tre ruote

• Tensione di alimentazione: AC 380 V a tre fasi e quattro fili.
• Potenza del motore: 200 W.
• Viaggio in auto: ≥ 1 m.
• Velocità del veicolo: 0,1 m/s (regolabile).
• Tensione del campione: 180V/450V (regolabile).
• Lunghezza del campione: 5000 mm.
• Corrente di campionamento: 0-35A (regolabile).
• Peso del martello pesante: due per 21N, 28N e 42N.
• Diametro della puleggia: φ 40 φ 45 φ Due per ciascuno dei 50.

3- Prova:

1) Tipologie di campioni di prova: due nuclei monofase, due nuclei trifase, tre nuclei trifase, tre nuclei quadrifase.

2) Metodi di prova: nessun carico, cavi monofase (due nuclei), trifase (tre-fase tre fili/tre-fase quattro fili), con più di cinque nuclei,e i cavi con meno di 18 nuclei possono essere selezionati in qualsiasi momento.

3) Ispezione del guasto del campione di prova:

• Indicazione dell'ammeter: le fasi A, B e C sono scollegate e spente automaticamente.
• Indicazione corrente: cortocircuito A/B, A/C, B/C e allarme per spegnere automaticamente.
• Indicazione corrente: A, B, C e allarme di cortocircuito della puleggia e spegnimento automatico.
• Per i campioni con cinque o più nuclei, non viene applicata alcuna corrente di carico.Se c' è un interruttore, il sistema si fermerà automaticamente.
