Attrezzature per la prova della combustione di fili e cavi in fascio, per valutare la capacità di fili e cavi in fascio installati verticalmente

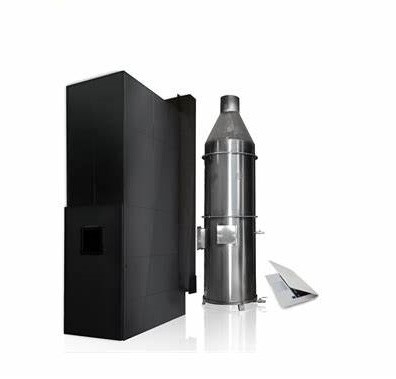

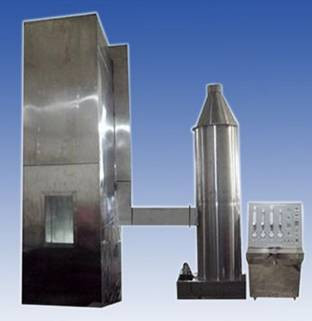

DX8349 Attrezzature per la prova della combustione di fasci di fili e cavi

Applicazione:utilizzati per valutare la capacità di fili, cavi o cavi ottici montati verticalmente di sopprimere la propagazione verticale della fiamma in condizioni specificate,con la necessità di cooperare con le torri di rimozione di fumo e polvere durante l'usoL'intera macchina è composta da diverse parti, tra cui una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di depurazione delle emissioni, una fonte di accensione, ecc.

Conforme alle norme:in conformità a GB/T18380.31-2008 e IEC60332-3-10-2018 "Prove antincendio per cavi e cavi ottici in condizioni di fiamma - Parte 31:Rapporto di prova per l'apparecchio di prova per l'installazione verticale di fili e cavi raggruppati per diffusione verticale della fiamma", e può soddisfare la norma GB/T18380.32-2008/IEC60332-3-21:212000 "Prove antincendio di cavi e cavi ottici in condizioni di fiamma - Parte 32: Prova di diffusione verticale della fiamma di fili e cavi in gruppo in posizione verticale classe A F/R" GB/T18380.33-2008/CEI 60332-3-222000 "Prove antincendio di cavi e cavi ottici in condizioni di fiamma - Parte 33: prova di propagazione verticale della fiamma per cavi e cavi montati verticalmente - classe A", GB/T18380.35-2008/CEI 60332-3-242000 "Prove antincendio di cavi e cavi ottici in condizioni di fiamma - Parte 35: prova verticale di propagazione della fiamma per cavi e cavi montati verticalmente - Classe C" GB/T18380.36-2008/CEI60332-3-252000 "Prove antincendio di cavi e cavi ottici in condizioni di fiamma - Parte 36: prova di diffusione della fiamma per cavi e cavi montati verticalmente - classe D".

Parametri tecnici:

1Box di prova: il dispositivo sperimentale deve essere una scatola autosostenente con una larghezza di (1000±100) mm, una profondità di (2000±100) mm e un'altezza di (4000±100) mm.La parete posteriore e entrambi i lati della camera di prova devono avere un coefficiente di trasferimento di calore di circa 0..7W? M-2? K-1 isolamento termico, 1,5 mm di spessore USU304 piastra in acciaio inossidabile, 65 mm di spessore di fibra minerale di isolamento avvolto nel mezzo, e 1,5 mm di spessore USU304 piastra in acciaio inossidabile all'esterno

2Fonte di aria:

L'ingresso dell'aria è dotato di un anemometro digitale della velocità dell'aria e il flusso di gas dell'aria è di (5000±500) L/min.

Dopo il completamento dell'esperimento: se il campione brucia ancora dopo aver fermato il fuoco per un'ora, c'è un allarme e un dispositivo che utilizza la pioggia per fermare la combustione con la forza.

3. Tipo di scala in acciaio: larghezza (500±5) mm, larghezza di scala in acciaio standard (800±10) mm, materiale di scala in acciaio largo USU304 in acciaio rotondo inossidabile

4. Dispositivo di depurazione delle emissioni:

La parte superiore della scatola di prova è dotata di un anemometro digitale per garantire che la velocità del vento sia inferiore a 8 M/S e non influisca sul flusso d'aria all'interno della scatola di prova.

Dispositivo di raccolta e di lavaggio del fumo e della polvere: acciaio inossidabile SUS304, di diametro 800 mm e altezza 3500 mm.

Fonte di accensione

1Tipo: la fonte di accensione deve comprendere uno o due ugelli di gas propano di tipo cintura e i loro misuratori di portata e miscelatori Venturi.La superficie di alimentazione del fuoco deve essere una piastra di metallo piatta perforata con 242 fori di diametro 1.32mm, con una distanza centrale di 3,2 mm. Questi fori sono disposti in tre file scaglionate, con 81, 80 e 81 in ogni riga, distribuiti in una dimensione nominale di 257×4,5 mm.una fila di piccoli fori si aprono su entrambi i lati del lanciafiammeOgni lampada a spruzzo deve essere dotata di dispositivi precisi per controllare il flusso di propano e aria.Si può utilizzare un misuratore di portata rotativo o un misuratore di portata di massa

2. L'ugello di posizione della sorgente di accensione deve essere posizionato orizzontalmente, a (75±5) mm dalla superficie anteriore del campione di cavo, (600±5) mm dal fondo della scatola di prova,e simmetrica con l'asse della scala in acciaioIl punto di accensione della lampada a spruzzo deve essere situato al centro tra le due barre orizzontali della scala in acciaio e a almeno 500 mm dall'estremità inferiore del campione.

Parametri tecnici:

1La dimensione all'interno della scatola di prova è di 1000 (W) X2000 (D) X4000 (H) mm, con una scatola di materiale di lana minerale riempita al centro.

2. C'è uno spazio di aspirazione dell'aria di 800 (W) x 400 (D) mm nella parte inferiore della scatola, che si trova a 150 mm dalla parete anteriore

3. Lo spazio di scarico superiore è di 300 (W) X1000 (D) mm

4- Larghe scale in acciaio inossidabile di dimensioni 500 (W) X3500 (H), 1 pezzo

5- Scala in acciaio inossidabile standard di dimensioni 800 (W) X3500 (H), 1 pezzo

6. due dispositivi di bruciatore a propano standard a strisce

7Due dispositivi di miscelazione di gas Venturi.

8- manometro e valvola riduttrice di pressione, in grado di regolare la pressione del propano e dell'aria a 0,1 MPa

9- regolazione e regolazione del flusso di gas con un flussometro rotativo

10- La scatola fornisce scale in acciaio e ringhiere per gli utenti di ispezionare in cima

11. Dotato di una valvola a sfera che può spegnere manualmente la fonte d'aria

12. Impostare automaticamente il tempo di prova di combustione e tagliare automaticamente la fonte di gas in quel momento

13La termocoppia sulla parete interna della scatola può visualizzare la temperatura all'interno della scatola

14Dimensioni esterne della camera di combustione: 1120 (W) X2195 (D) X5077 (H) mm

15Dimensioni esterne della casella di controllo: 1280 (W) X770 (D) X1200 (H) mm

16Fornitura di corrente: AC 220V, 50/60Hz, 2A

17- Fonte di gas: propano, aria (provvista dal cliente)

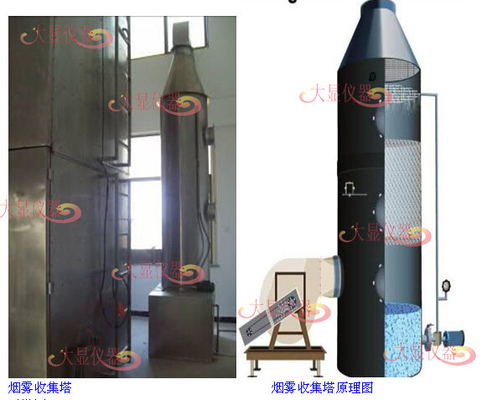

Torre di rimozione delle polveri di fumo:Il gas emesso dopo essere stato trattato dalla torre di rimozione delle polveri di fumo soddisfa i requisiti di protezione dell'ambiente.

Materiale: l'intero corpo della torre di lavaggio è realizzato in materiale PP e il sistema non contiene componenti metallici, con una resistenza estremamente elevata agli acidi e alle acide e alla corrosione;

Strato liquido circolante: può essere riempito con acqua del rubinetto o detersivo, che ha un effetto migliore.

strato di aria: il gas di scarico che deve essere trattato ed emesso durante i processi di produzione o sperimentali, collegato all'entrata d'aria per facilitare l'ingresso dei rifiuti nello strato d'aria;

Strato di riempimento: il materiale di riempimento per la torre di lavaggio è una palla mesoporosa a forma di riccio di mare in materiale PP, con una forma TELLERTT multi dentale.La superficie dello strato di riempimento ha una finestra per una facile pulizia delle piccole palle all'interno dello strato di riempimento. la funzione principale dello strato di riempimento è di disperdere i gas di scarico nello strato d'aria, rendendolo un rifiuto disperso, al fine di pulire completamente i gas di scarico nello strato di spruzzo;

Strato di spruzzatura: la testata dell'irrigatore nel strato di spruzzatura adotta una testata di spruzzatura PP120 a rotazione non intasante, che copre un'area del 95%.Lo strato di spruzzo ha una finestra indipendente per controllare la condizione di funzionamento della testa dell'irrigatore;

Strato antinebbia: può filtrare efficacemente le impurità nell'aria e impedire anche ai cristalli di nebbia d'acqua nei gas di scarico di corrodere la parete interna della torre di lavaggio;

Pompa di circolazione: la pompa di circolazione fa circolare il liquido nello strato di liquido circolante attraverso la testa dell'irrigatore, risparmiando acqua.

Dimensioni esterne: 1500 (W) × 1000 (D) × 3000 (H) mm;

Fornitore di alimentazione: AC 380V trifase, 50/60Hz, 10A.

1, Descrizione del prodotto: Questa macchina è progettata e fabbricata in conformità ai requisiti della norma GB12666.5, GB18380.3, UL1685, GB18380.31-2008, IEC 60332-3-10:2000 e altre norme.Si utilizza per valutare la capacità di fili e cavi montati verticalmente di sopprimere la propagazione verticale della fiamma in condizioni specificate;

2Sistema di controllo:

1) sistema di controllo dell'accensione;

(2) Tore di raccolta e dispositivi di fumo;

(3) sistema di controllo del flusso di gas;

4) sistema di misurazione della concentrazione di fumo;

(5) Sistema di controllo della misurazione della temperatura;

(6) Controllo esteso della combustione;

3Condizioni di prova: la velocità del vento esterno misurata dall'anemometro installato sulla parte superiore della scatola di prova deve essere inferiore a 8 m/s e la temperatura della parete interna deve essere compresa tra 5°C e 40°C.Il termometro a parete interna è misurato all'intersezione di 1.5 m sopra il fondo della scatola, 50 mm da un lato della parete e 1,0 m dalla porta.Il cavo o la sezione di cavo utilizzato come campione prima della prova deve essere trattato a una temperatura di (23±5) °C per almeno 16 ore., e la scatola di prova deve essere asciutta.

4, Parametri tecnici:

1) tensione di funzionamento: AC220 V10% 50HZ;

(2) Consumo di energia: 2 kW;

(3) Temperatura costante: (20±5)°C;

4) Flusso d'aria: regolabile da 0 a 30 m3/min;

(5) Fonte di gas di combustione: propano, gas di petrolio liquefatto (fornite dall'utente);

(6), intervallo di flusso: 2,2-25L/min. Precisione di flusso: 0,5L/min.

(7). Precisione di cronometraggio: può essere impostata da 0 a 120 min;

(8) Intervallo di misura dell'anemometro: 0-30 m/s;

(9) Controllo intelligente, accensione elettronica e cronometraggio automatico;

(10) Anemometro a ruota di vento;

(11). controllo del flusso di gas (con dispositivo di protezione);

(12) Precisione di tempistica: ± 0,1 s;

(13). Dimensioni della scatola di prova: ((L) 1,2 × (W) 2,2 × (H) 4 M;

(14) Dispositivo di misurazione della temperatura: termometro digitale, sensore di temperatura di tipo K;

Peso totale: 500 kg
