Macchina di prova delle tracce di perdite ad alta tensione

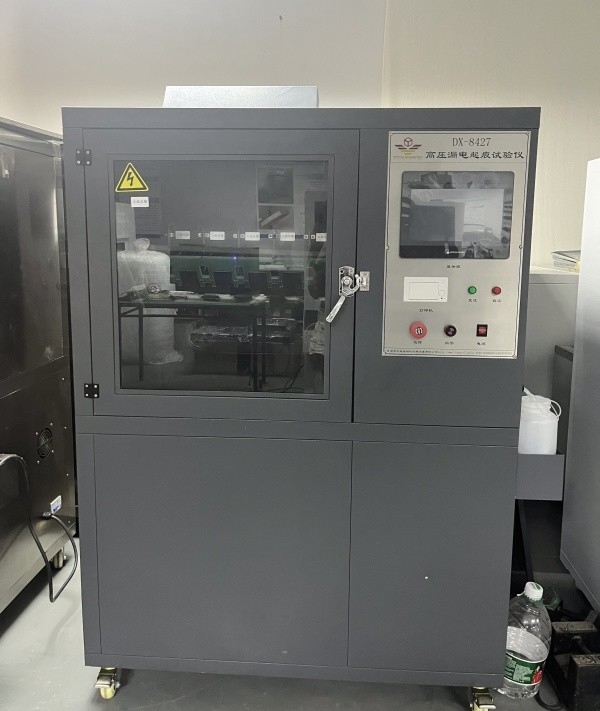

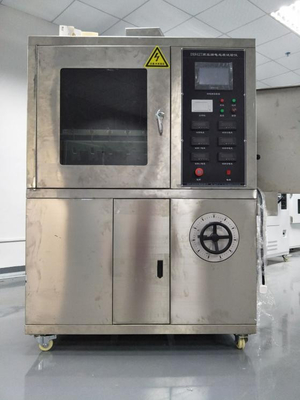

DX8427Hmacchina per la prova delle tracce di perdite a tensione elevata

1S.campo di applicazione:

Adatti principalmente per la prova della resistenza dei prodotti elettrici ed elettronici, degli elettrodomestici e dei loro materiali alle tracce elettriche e alla corrosione,simulare l'uso di inquinanti liquidi e campioni di superficie inclinati a frequenza di potenza (48Hz -62Hz)Valutare il livello di resistenza dei materiali isolanti elettrici utilizzati in condizioni ambientali difficili mediante la misurazione della resistenza all'elettrificazione e alla corrosione.Sotto l'influenza di umidità e impurità nei prodotti elettrici, possono verificarsi perdite di isolamento tra parti cariche di diverse polarità o tra parti cariche e metallo a terra.o erosione del materiale dovuta allo scaricoQuesto test è un test distruttivo che simula la situazione sopra riportata su materiali isolanti,utilizzato per misurare e valutare la resistenza relativa alle perdite e la marcatura degli isolanti sotto l'azione di un campo elettrico e di impurità contenenti acqua a una tensione specificata. È indicato per materiali solidi di isolamento elettrico e per i loro prodotti nei prodotti elettrici ed elettronici, negli elettrodomestici, quali prese di relé, coperture di interruttori di conversione, contattori,ecc.

2, Conforme alle norme:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", gli elementi di prova di simulazione specificati nella norma per la prova di tracciamento delle perdite AC/DC dei materiali isolanti applicabile alla gomma,materiali di plastica e altri materiali isolanti elettrici come il metodo del piano inclinato. Standard per cinque set di tester di gomma di silicone e tester di silicone

Parametri tecnici:

Elettrodo: 0,5 mm di spessore Materiale: acciaio inossidabile;

Distanza tra gli elettrodi superiore e inferiore: 50,0 mm ± 0.1;

tensione di prova: 100V-6000V regolabile senza gradini;

regolatore di tensione: uscita: regolabile da 0-250 V, con una capacità di 5 KVA;

Quando la corrente del circuito è di 60 mA, interrompere la tensione di uscita;

Tempo di prova: 6 ore;

Accuratezza di caduta: 0,5%;

Stabilità della tensione: ± 1%;

regolatore di tensione di alta precisione: uscita AC220V. potenza 6000W. precisione ± 1%;

Trasformatore di prova: capacità 5KVA. Tensione massima di uscita AC6000V (o DC6000V facoltativa);

Determinazione delle tracce: secondo la norma GB/T6553-2003/4.1.2, applicare una tensione (2,5 kV, 3 5 kV e 4,5 kV) e gocciolare il liquido contaminato ad una certa portata.

Dispositivo di rilascio: utilizzando una pompa peristaltica di precisione Ralph, con portata di 0,00185-20 millilitri al minuto, velocità di lavoro di 0,1-50 giri al minuto,e un errore di precisione di flusso inferiore a 00,5%;

Voltaggio di uscita: AC/DC (commutabile)

Cassa: realizzata in acciaio inossidabile SUS304 (superficie spazzolata);

Il serbatoio delle acque reflue è realizzato in acciaio inossidabile 316 e dotato di un dispositivo di sigillamento.

Il volume è di 0,56 m3, il volume dello studio: 900L * 650W * 950H (mm);

Dimensioni dello strumento: 1200L * 750W * 1800H (mm), lunghezza 750 * larghezza 1180 * altezza 1760mm, scatola di legno 890 * 1320 * 1900

Peso: circa 200 kg

Dispositivo di controllo: adozione del controllo touch screen Siemens PLC+Taiwan Weinview, controllo preciso, funzionamento semplice, progettazione completamente umanizzata, generazione automatica di report dopo la prova,e la stampante termica del pannello può stampare i risultati dei test in modo tempestivo;

Numero di gruppi di prova: cinque gruppi (durante la prova, una pompa controlla un gruppo di goccioline e il processo di prova non si influenza a vicenda,che non è comunemente visto sul mercato in quanto una pompa controlla cinque gruppi) (può essere testato separatamente o insieme)

Passi di prova:

Preparazione dell'esperimento: se non diversamente specificato, l'esperimento deve essere condotto a una temperatura ambiente di (23±2) °C, con cinque campioni testati per ogni materiale.Quando si installa il campioneCome illustrato nella figura 3b, la distanza tra i due elettrodi è di (50 ± 0,5) mm.

Nota:Per ogni esperimento, utilizzare nuove compresse di carta filtrante.

In primo luogo, iniettare il liquido contaminato nel rivestimento della carta filtrabile per bagnarla completamente.Regolare il flusso del liquido contaminato e correggerlo secondo le disposizioni della tabella 1Osservare il flusso per almeno 10 minuti per assicurarsi che il liquido contaminato scorra costantemente lungo la superficie del campione tra i due elettrodi.Il liquido contaminato dovrebbe scorrere dal foro assiale dell'elettrodo superiore invece di traboccare dal lato o dalla parte superiore della carta filtrabile.

Applicare la tensione

Metodo 1: metodo di tracciamento della tensione costante.

Quando il liquido contaminato scorre uniformemente alla portata di flusso specificata nella tabella 1, chiudere l'interruttore e aumentare la tensione a uno dei valori di tensione più appropriati di 2,5 kV, 3,5 kV o 4,5 kV.Iniziare la tempistica e mantenere la tensione costante per 6 ore.

Se è necessario effettuare la prova a una tensione superiore o inferiore, si preleva un altro set di cinque campioni per ogni tensione di prova preferita per la prova.

La tensione elettrica di traccia costante è la tensione massima alla quale non sono stati danneggiati tutti e cinque i campioni dopo essere stati sottoposti a 6 ore.

I materiali sono classificati come segue:

Livello 1A0 o 1B0: secondo la norma di valutazione A o la norma di valutazione B, se un campione non funziona entro 6 ore a 2,5 kV;

Livello 1A2.5 o 1B2.5: se tutti e cinque i campioni possono resistere a una tensione di 2,5 kV per 6 ore e qualunque campione fallisce entro 6 ore a 3,5 kV;

Livello 1A3.5 o 1B3.5: se tutti e cinque i campioni possono resistere a una tensione di 3,5 kV per 6 ore e qualunque campione fallisce entro 6 ore a 4,5 kV;

Livello IA4.5 o 1B4.5 : se tutti e cinque i campioni possono resistere a una tensione di 4,5 kV per 6 ore; in ogni caso deve essere indicata la profondità massima di erosione.

Metodo 2: metodo di tracciamento graduale della tensione:

scegliere una tensione di partenza con un valore multiplo di 250 V, partendo dall'inizio,in modo che non vi sia alcuna violazione della norma di giudizio A (corrente superiore a 60 mA) prima del terzo livello di tensione (potrebbe essere richiesta una prova preliminare)Quando il liquido contaminato scorre uniformemente alla velocità di flusso specificata, chiudere l'interruttore e aumentare la tensione al valore selezionato, mantenere la tensione per 1 ora,e poi aumentare gradualmente la tensione di 250 V ogni ora fino a quando non si verifica il danno secondo la norma di giudizio AQuando la tensione aumenta, anche il flusso del liquido contaminato e il valore della resistenza della resistenza di serie dovrebbero aumentare secondo le disposizioni della tabella 1.

La tensione elettrochimica graduale è la tensione massima alla quale non sono stati danneggiati tutti e cinque i campioni dopo essere stati sottoposti a Ih.

I materiali sono classificati come segue:

2Ax livello, dove x è la tensione massima che il materiale sottoposto a prova può sopportare, espressa in kV.

Nota1: si verificherà inevitabilmente un significativo fenomeno di lampeggiamento; in caso contrario, il circuito, il flusso del liquido contaminato e la resistività del liquido contaminato devono essere accuratamente controllati.

Il lampeggiamento si riferisce a un piccolo arco da giallo a bianco (occasionalmente blu in alcuni materiali) che appare direttamente sopra i denti inferiori dell'elettrodo entro pochi minuti dall'applicazione della tensione.

Sebbene il discarico possa saltare da un dente all'altro prima che si verifichi un piccolo e luminoso "punto caldo" stabile, questi scarichi sono sostanzialmente effettuati in modo continuo.Questi "punti caldi" possono bruciare la superficie del campione e possono infine causare danni elettrochimiciLa scarica rapida sulla superficie del campione tra i due elettrodi non può causare tracciamento.

Un segnale può essere ottenuto da entrambe le estremità di un resistore (come 3301Z,2W) collegati in serie con un dispositivo di sovraccarico.

Il lampeggiamento normale può essere osservato dalla forma d'onda continua, ma irregolare, e interrotta della frequenza di corrente di potenza ogni mezzo ciclo.

Nota2: prima che la traccia raggiunga l'elettrodo superiore, quando una corrente di 60 mA scorre attraverso la traccia conduttiva e l'elettrolita trattenuto sulla superficie del campione,il dispositivo di sovraccarico deve essere attivato.

Nota3: la profondità di erosione deve essere misurata dopo lo strappo o con altri metodi per rimuovere l'isolamento e i detriti decomposti.

Questo strumento è progettato in stretta conformità con le norme GB/T6553-2003 e IEC60587-2007.

Norma basata su: GB/T6553-2014/IEC60587:2007 Metodo di prova per la valutazione della resistenza alla tracciabilità e alla corrosione dei materiali isolanti elettrici utilizzati in condizioni ambientali severe

Metodo 1: metodo di tracciamento della tensione costante;

Metodo 2: Metodo di tracciamento passo-passo della tensione.

Ultima norma GB/T6553-2014/IEC60587:2007

Le principali differenze tra GB/T6553-2014 e GB/T6553-2003 sono:

La presente norma è redatta in conformità alle norme di cui alla norma GB/T 1.1-2009.

Questa norma sostituisce GB/T 6553-2003.

Rispetto a GB/T 6553-2003, le principali modifiche apportate alla norma sono le seguenti:

¢Il nome di questa norma è stato cambiato in "Metodo di prova per la valutazione della resistenza alla tracciabilità e alla corrosione dei materiali isolanti elettrici utilizzati in condizioni ambientali estreme";

¢La frequenza di potenza è stata modificata da "48 Hz -62 Hz" a "45 Hz -65 Hz" (cfr. capitolo 1, capitolo 1 dell'edizione 2003);

La pulizia del campione è chiaramente specificata nella preparazione del campione (cfr. punto 3.3).2, versione 3.2);

"Cambiare "... può agire quando supera i 60 mA per 2 secondi"... a "... può agire quando supera i 60 mA o i 6 mA per 2 o 3 secondi"... (cfr.1.4 della versione 4.1.4, 2003);

¢ aggiunto "dispositivo di ventilazione 4.6" (vedere punti 4-6);

-1. cambiare "ad un angolo di 45° rispetto all'orizzontale" in "ad un angolo di 45° ± 2° rispetto all'orizzontale" e aggiungere il contenuto "5 campioni possono essere testati insieme o indipendentemente" (vedere 5.1.2 della versione 5.1.2, 2003);

1. aggiunto il contenuto di " parentesi " e " esempi illustrati " (cfr.1.3 della versione 5.1.3, 2003);

La presente norma 5.4 sostituisce il contenuto della norma di valutazione dei parametri finali di cui al capitolo 1 di GB/T 6553...2003 e aggiunge il contenuto "Quando il campione presenta buchi dovuti a corrosione concentrata o prende fuoco, si ritiene che sia stato raggiunto l'endpoint" (cfr. capitolo I della versione 5.42003).

Il metodo di traduzione utilizzato nella presente norma è equivalente all'utilizzo della norma IEC 60587:2007.

Questa norma è stata proposta dall'Associazione dell'industria elettrica cinese.

Questa norma rientra nella giurisdizione del comitato tecnico nazionale per la valutazione e la standardizzazione dei materiali e dei sistemi di isolamento elettrici (SAC/TC 301).

Le principali unità di redazione della presente norma sono Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., e l'Istituto di Tecnologia Elettronica ed Economia dell'Industria delle Macchine di Pechino.

I principali redattori di questo standard sono Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying e Guo Liping.

Le versioni precedenti di questa norma sono state rilasciate come segue:

¥ GB/T 6553-1986, GB/T 6553-2003.
