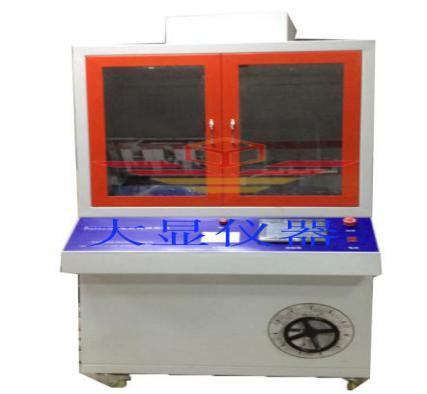

Macchina per la prova delle perdite di alta tensione di fili e cavi

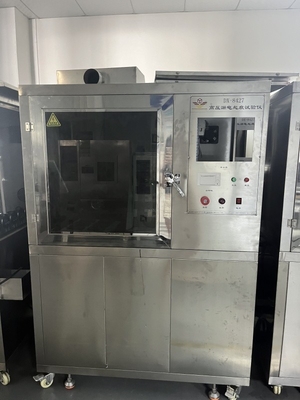

DX842B WTester di marcatura delle perdite di alta tensione dell'aria e dei cavi

Visualizzazione:Utilizzato per testare la capacità di fili e cavi di resistere alla formazione di tracce elettriche.Soluzione al 1% di cloruro di sodio a una certa velocità e portata su un campione posizionato verticalmente. Allo stesso tempo, applicare un'alta tensione. Se la corrente del campione non supera 1A durante questo ciclo, il campione non brucerà, non ci sarà arco continuo tra l'elettrodo e la terra,e non si verificherà alcun fenomeno di rottura nel campione, allora il campione è considerato qualificato. Adatto per cavi a singolo nucleo e può essere utilizzato anche per il rilevamento di cavi multi-core.

Dominio di applicazione:viene utilizzato per la capacità dei fili e dei cavi di resistere ai danni causati da tracce elettriche causate da perdite superficiali in condizioni sporche.

Rispetto delle norme:soddisfano i requisiti dei metodi di prova GB/T 3048.1-2007 per le proprietà elettriche di fili e cavi e dei metodi di prova GB/T 3048.7-2007 per le proprietà elettriche di fili e cavi: parte 7:Requisiti della norma di prova per la resistenza alle tracce elettriche.

Composizione e caratteristiche delle apparecchiature:parte di controllo elettrico, dispositivo di spruzzo, generatore ad alta tensione, regolatore di tensione e dispositivo di raccolta liquidi delle acque reflue; l'esterno dell'apparecchiatura è realizzato interamente in acciaio inossidabile,e l'interno è sigillato con lastre epossidiche resistenti alla corrosione e isolanti, impedendo efficacemente le perdite elettriche e il liquido inquinante di corrodere il guscio metallico.

È uno dei prodotti principali della nostra azienda. È stato sviluppato congiuntamente dalla nostra azienda e dal centro di prova del cavo CVC di Guangzhou.Utilizza la tecnologia di controllo intelligente PC+PLC per misurare e controllare automaticamente il ciclo di spruzzatura e i tempi massimi di spruzzatura. I dati di prova possono essere memorizzati e stampati; la parte di controllo dello spruzzo è realizzata in scatola in acciaio inossidabile e la vasca di spruzzo è realizzata in piastra acrilica trasparente come il cristallo, che è bella ed elegante.Lo strumento è progettato in modo umano., semplice da usare, facile da usare e sicuro per mostrare le tracce di perdite di alta tensione con una tensione di vendita di fabbrica di 5000V.

Tparametro ecnico

Tensione di prova: 0~6000v regolabile

Corrente di prova: massimo 2A

Corrente di allarme: 1 A

Regolatore di tensione: 10KVA Uscita 0~250v

Trasformatore ad alta tensione: 10KVA Uscita 0~5000v

Apparecchi per il controllo delle emissioni

Cornice di isolamento del campione: in teflon ad elevato isolamento

Dispositivo per la spruzzatura di liquidi: portata di spruzzatura 1,2 m, velocità di spruzzatura 3 m/s, volume di spruzzatura 0,5 mm/min

Dispositivo di rilevamento di sovraccarico: viene adottato l'interruttore ad alta sensibilità.l'alimentazione viene automaticamente interrotta e il segnale di allarme viene emesso

Sistema di controllo: adozione del controllo di precisione del touch screen Siemens PLC+Weinview, con spruzzo preciso, tempistica precisa, funzionamento semplice e registrazione automatica dei dati, senza registrazione e calcolo.

Dispositivo di protezione contro le perdite: l'apparecchiatura è dotata di un dispositivo di rilevamento delle perdite ad alta sensibilità,che può interrompere immediatamente l'alimentazione elettrica e l'allarme in caso di perdita o di sovraccarico dell'alloggiamento, proteggendo efficacemente la sicurezza personale dell'operatore e l'affidabilità delle apparecchiature.

Trattamento interno: l'interno è sigillato con una lastra epossidica resistente alla corrosione e isolante, che ha l'effetto di isolamento e di prevenzione della corrosione

Dimensioni dell'apparecchiatura: L1300mm*W800mm*H1700mm

Fonte di alimentazione: 220V 50/60hz

Peso dell'apparecchiatura: 120 kg
