Macchina di prova della resistenza all'arco,valutazione delle prestazioni di resistenza all'arco dei materiali isolanti elettrici

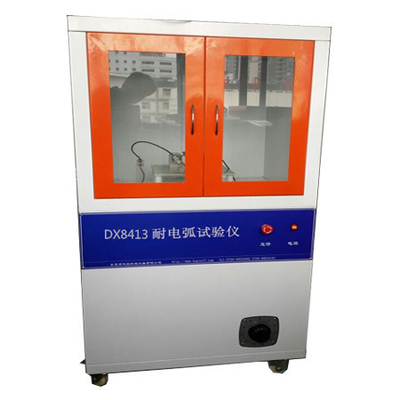

DX8413Amacchina di prova della resistenza rc

Applicabile principalmente a:GB/T1411-2002 Prova di resistenza alle scariche di arco ad alta tensione e a bassa corrente di materiali isolanti solidi secchi.

Rispetto delle norme:Questo tester è progettato e fabbricato in conformità alle norme GB1411, IPC650, IEC 61621, ASTMD495 e è conforme a metodi di prova quali JEC 149 e UL 746A.

Dominio di applicazione:Valutazione delle prestazioni di resistenza all'arco dei materiali isolanti elettrici come le materie plastiche, gli adesivi in resina e le vernici isolanti utilizzati in settori come motori, apparecchi,e elettrodomestici è principalmente applicabile alla prova delle prestazioni di resistenza all'arco di materiali isolanti solidi come le materie plastiche, pellicole, resine, mica, ceramica, vetro, olio isolante, vernice isolante, cartone e altri supporti.

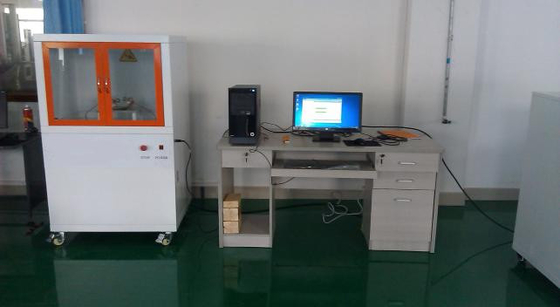

Caratteristiche:La macchina di prova della resistenza all'arco adotta il controllo informatico e la curva di prova può essere osservata online durante il processo di prova; memorizza automaticamente le condizioni di prova e i dati dei risultati del test,e può accedere, visualizzare e stampare

Principio sperimentale: utilizzato per testare la resistenza all'arco dei materiali isolanti solidi; il materiale da testare sarà esposto ad un'alta tensione,gradualmente aumentando l'ambiente di piccola corrente fino a quando non si forma un canale conduttore stabile sulla superficie del materialeQuesto tempo è il tempo di resistenza dell'arco del materiale.

Principali requisiti tecnici:

1Voltaggio di ingresso: AC 220 V

2tensione di uscita: 0-20 KV;

3Capacità elettrica: 1,5 KVA

4Metodo di prova: arco intermittente, arco continuo

5Corrente di prova: 10MA-20MA-30MA-40MA facoltativo

6. Errore di controllo della tensione di prova: ≤ 1%

7. Errore del tempo di accensione/spena: < 5 ms

8. tensione di prova regolabile continuamente: 0-20 KV

9Accuratezza di controllo corrente: ± 10%

10Specificità dell'elettrodo: elettrodo in lamiera di acciaio inossidabile 25,4 mm * 12,7 mm * 0,15 mm

Elettrodo in acciaio di tungsteno 56 mm * 7 mm * 30 mm

Angolo di configurazione dell'elettrodo 110 gradi

L' angolo tra l' elettrodo e il piano orizzontale è di 35 gradi

Peso dell'elettrodo: 50 G

11- Misure di sicurezza:

(1) Protezione da sovratensione

(2) Protezione da sovraccarico

(3) Protezione da cortocircuito

(4) Protezione dell'apertura della porta di sicurezza

(5) Protezione contro il malfunzionamento del software

12Dimensioni esterne: 800 lunghezza × larghezza 700 × 1350 mm di altezza

Configurazione principale:

Ospite di prova: una unità

Generatore ad alta tensione da 20000 volt: una unità

Dispositivo di regolazione della tensione per microcomputer completamente automatico: un set (modalità porta seriale)

Dispositivo di trasmissione di tipo di isolamento di acquisizione di tensione e di acquisizione di corrente:un set

Elettrodi di prova: due serie

corrente di rilascio: bastone (tipo di resina)

Software di misurazione e di controllo dell'arcoresistenza per computer: un set

Calcolatori: un set (marca Lenovo)

Stampa a getto d'inchiostro a colori di marca:un set

CD di programmi: un set

Manuale dell'utente del prodotto:una copia

Certificato di verifica metrologica:una copia

Certificato di conformità: una copia

Strumento casuale: un set
