Dispositivo di prova per il flusso di calore radiante DX8401 per materiali di rivestimento per pavimenti 12w
Ambito di applicazione:
È adatto per testare materiali per pavimenti posizionati orizzontalmente con accensione a fiamma piccola in condizioni specificate ed esposti a un campo di radiazione termica inclinato. Adatto per tutti i tipi di materiali per pavimenti. Come: tessuti, tappeti, sughero, legno, lastre di gomma e pavimenti in plastica e materiali per spruzzatura di pavimenti. Il dispositivo può reagire alle proprietà di combustione del materiale di pavimentazione, incluso il substrato utilizzato, e le modifiche nel materiale di supporto, nel materiale dello strato sottostante o in altri aspetti del materiale di pavimentazione possono influenzare i risultati del test, ed è utilizzato per testare e descrivere le caratteristiche di combustione del materiale di pavimentazione in reazione termica a coppie all'accensione in condizioni di laboratorio controllate.
Conforme allo standard:soddisfa i requisiti di GB/T11785-2005 e ISO9239-1 "Determinazione delle prestazioni di combustione dei materiali di pavimentazione - Metodo della sorgente di calore radiante".
Parametri tecnici:
Intervallo di misurazione del misuratore di flusso di calore: (0-15) Kw/m2;
Precisione del misuratore di flusso di calore: ±0,2Kw/m2;
Precisione del misuratore di flusso di calore:<±3%;
Intervallo di misurazione ad alta temperatura della radiazione termica: 400-600 °C, precisione di ±0,5 °C;
Errore di temperatura del corpo nero: ±5°C;
Velocità di scarico del fumo: (2,5±0,2) m/s;
Capacità di scarico del fumo: (39-85) m3/min;
Dimensioni della piastra radiante refrattaria porosa: 300 mm × 450 mm, in grado di resistere a temperature elevate di circa 900 °C;
Termocoppia: termocoppia corazzata in acciaio inossidabile di tipo K con un diametro di 3,2 mm;
Requisiti di distribuzione del flusso di calore: a 200 mm: (9,1±0,4) KW/m2;
A 400 mm: (5,0±0,4)KW/m2;
A 600 mm: (2,4±0,2)KW/m2;
Gas di combustione: gas propano (fornito dall'utente);
Flusso di gas di combustione: (0,026±0,002) L/S;
Bruciatore: diametro esterno 10 mm, diametro interno 6 mm, 35 fori da 0,7 mm sul tubo del bruciatore;
Altezza della fiamma: 60-120 mm regolabile;
Sistema di accensione: accensione elettronica ad alta tensione;
Potente sistema di scarico: questa macchina è dotata di una potente ventola di scarico, al termine del test, avviare il sistema della ventola di scarico per espellere i gas di scarico all'esterno.
Materiale della scatola di controllo/scatola di combustione: utilizzando una piastra affidabile in acciaio inossidabile 304 (t=1,2 mm), lavorazione e formatura con macchine utensili CNC, la forma ad arco è bella e generosa.
Bruciatore: prodotto dalla nostra azienda, materiale in acciaio inossidabile 304, pienamente conforme ai requisiti dello standard GB/T11785.
Altre parti meccaniche sono realizzate in acciaio inossidabile 304 o materiale A3 con galvanica ispessita, anticorrosione e antiruggine.
Tensione di alimentazione: AC220V±10%, 50Hz;
Potenza massima: 5KW;
Dimensioni della scatola di combustione: L1420*W1200*H2300(mm)
Dimensioni della scatola di controllo: lunghezza * larghezza * altezza (2,2* 1,2* 2,4) m;
Peso dell'attrezzatura: 350Kg.

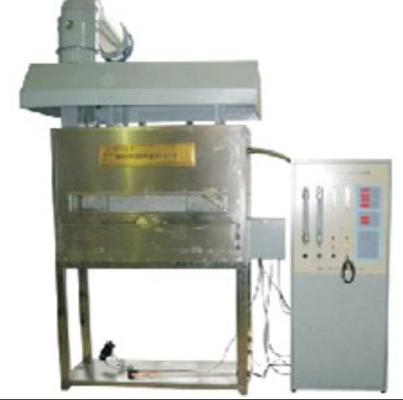

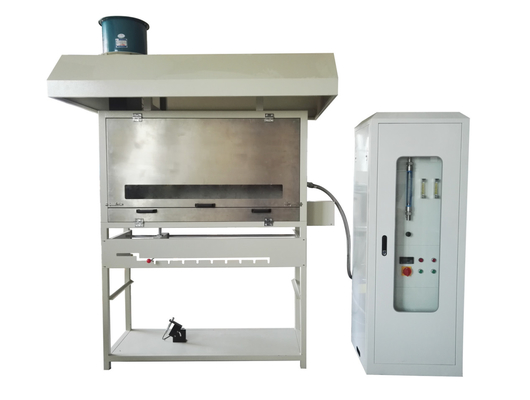

Composizione dell'attrezzatura: è composta principalmente da due parti: scatola di combustione e scatola di controllo.
Principali indicatori tecnici:
La scatola radiante è inclinata di 30 gradi e può essere regolata
Il flusso di calore in ingresso viene misurato dal flusso di calore in ingresso
La portata del gas nel condotto è (2,5±0,2) m/s
La temperatura dell'acqua era 15°C-25°C
Il flusso radiante dei 9 punti del pannello radiante deve soddisfare le specifiche corrispondenti (vedere i requisiti dello standard)
La ventola di scarico è infinitamente regolabile

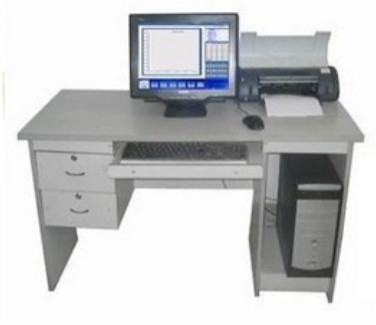

Caratteristiche: Controllo computerizzato; Cronometraggio automatico; Stampa dei registri di elaborazione dati;
Precisione della temporizzazione:<1s>
