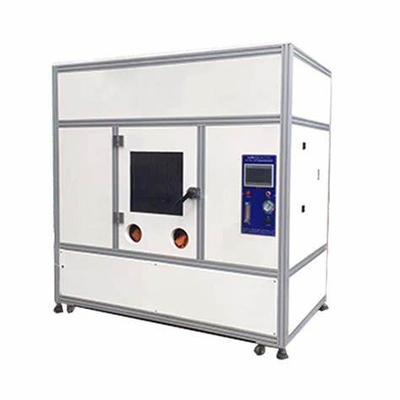

Macchine per la prova della combustione UL1581, camera di prova della combustione verticale e orizzontale

DX8382 Grandi armadi di combustioneUL1581 Macchina di prova di combustione, camera di prova di combustione verticale e orizzontale

Norme:

È prodotto in stretta conformità con lo standard UL1581 sezione 1080.1 ~ 1080.14 ed è stato approvato dalla società Guangzhou Meihua UL,e soddisfa lo standard di prova di combustione VW-1 (V-ertical-specimen). È applicabile alla VW-1 di UL1581, UL13, UL444 e UL1655 e agli standard di prova FT-1 e FT-2 di CSA. È economico e ampiamente utilizzato da un gran numero di fili e cavi.

Metodo di prova:

Regolare l'altezza della fiamma, mettere la parte superiore della fiamma sotto il campione, bruciare per 15 secondi, spegnere per 15 secondi, ripetere 5 volte per verificare l'incenerimento del campione, bruciare,spegnere il tempo e il numero di ripetizioni, e può essere azionato automaticamente.

Dettagli dei parametri:

L'intera prova è stata effettuata in un laboratorio sigillato con un volume di 4,32 metri cubi.

1. camera di combustione:

1Spazio effettivo: 2,4 m (lunghezza) * 1 m (larghezza) * 1,8 m (altezza)

2Dimensioni: 2,4 m (lunghezza) * 1 m (larghezza) * 2,5 m (altezza)

3- Materiale:

Esterno: struttura quadrata di telaio in acciaio, piastra di acciaio spessita da 1,5 mm con vernice verde scuro elettrostatica di cottura;

Interni: lacca nera cotta elettrostatica.

4- Finestra di osservazione:

due finestre scorrevoli a sinistra e a destra; la finestra di visualizzazione è di vetro temperato;

Il bordo è rivestito di acciaio inossidabile SUS304;

Dimensione: 730 mm (altezza) * 420 mm (larghezza).

5- Finestra operativa: 4 in totale

dimensione dello spazio interno: ф150 mm;

Periferia: bordo in acciaio inossidabile da 3,0 mm;

sigillati con guanti in pelle a braccio lungo di lunghezza 600 mm;

Dimensioni totali delle periferie: ф220 mm.

6Sistema di scarico:

due ventilatori di scarico a spirale;

La piastra di tenuta è in acciaio inossidabile da 2,0 mm;

per il tipo di apparecchiatura utilizzata:

Una serie di dispositivi di comando a distanza: a. due serie di corde di acciaio b. due serie di pulegge

7Innesco d' aria: 4 in totale

Dimensione: ф160 mm;

La piastra di tenuta push-pull è una piastra in acciaio inossidabile da 2,0 mm;

Ci sono scanalature scorrevoli su entrambi i lati.

8- Sosta di fissaggio inferiore:

Dimensione: 2,4 m (lunghezza) * 1 m (larghezza) * 0,7 m (altezza);

Utilizzando ferro ad angolo di 60 mm*60 mm*4 mm, cucina elettrostatica con vernice verde scuro;

Puliere a piedi: sei, di cui 4 con serratura.

9- attrezzature di illuminazione: utilizzare una lampada rotonda antifoglia e a prova di fumo

2Parte di controllo

1Indicazione di bruciore 1pc

2Impostazione di combustione: 0-99,99 secondi impostazione arbitraria

3. 1 indicatore di arresto dell'accensione

4Impostazione di arresto dell' accensione: 0-99,99 secondi

5Numero di combustioni: 0-999999 volte impostato arbitrariamente

6Ha le funzioni di combustione automatica, combustione, arresto dell'accensione e conteggio

7. ha una funzione di conversione verticale/orizzontale

8Ha una funzione di accensione automatica.

9. Ha funzione di conversione manuale/automatica

10L' accensione è un metodo ad alta pressione.

11La parte di prova è collegata al comando, utilizzando la spina di volo, e il contatto è molto stretto

3. Parte di prova

1- Fuoco:

1L' angolo è di 20 gradi.

2. 1 valvola di regolazione della fiamma interna

3. 1 valvola di regolazione della fiamma esterna

4. 1 linea di marcatura del punto di contatto con la fiamma interna

5. 1 regolata di bandiera bassa

6. 1 regolata di lunghezza di prova

7. 1 indicatore di fiamma

8- Cornice di prova: a. Materiale: lamiera d'acciaio dopo lavorazione fine e verniciatura b. Colore: nero puro

9. La scatola di prova è realizzata in acciaio inossidabile SUS304 dopo lavorazione fine

10. La parte inferiore del telaio di prova: a. due pezzi di piastra di acciaio da 2,0 mm b. Dimensione: 700 mm (lunghezza) × 450 mm (larghezza) c. Colore: vernice nera per cottura elettrostatica

11Le prove verticali e orizzontali sono progettate indipendentemente.

12La scatola di prova è ulteriormente estesa con una lunga barra di spinta

13. 3 segnali orizzontali di incendio

4Controllo della fonte d'aria:

1Gas: si raccomanda il metano (fornito dall'utente)

2- Misuratore di portata: 1 (tipo American Dwyer VA20430)

3- Manometro per tubi in U: 1 (tipo Dwyer 1230-36)

4. 1 giunto a gas

5Trachea: trachea ad alta pressione
