Macchina di prova non combustibile per materiali da costruzione ignifughi, adatta per il metodo di prova di valutazione della combustibilità

DX8371 Macchina di prova non combustibile per materiali da costruzione ignifughi

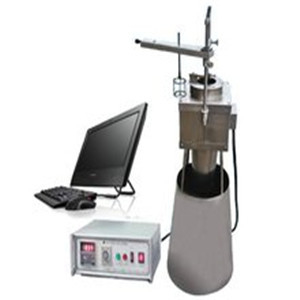

Struttura dell'apparecchiatura:Questa macchina è composta da un forno di riscaldamento, una scatola di controllo, un computer e uno stabilizzatore d'aria.

Dimensioni della scatola di combustione: L700*W400*H850 ((mm).

La scatola di combustione e la scatola di controllo sono realizzate in acciaio inossidabile SUS304 di alta qualità, che ha un aspetto bello e generoso.che è un buon antirughe.

Sistema di controllo della temperatura:

Termocoppia: viene adottata una termocoppia blindata in nichel-cromo di tipo K con un diametro del filo di 0,3 e un diametro esterno ¢ di 1,5*300, che soddisfa pienamente la precisione di prima classe richiesta dalla norma GB/T5464.

Acquisizione della temperatura: EVOC 16-bit AD, scheda di acquisizione della temperatura ad alta precisione, con il sistema informatico per calcolare e elaborare il segnale di acquisizione, il controllo è molto preciso.

1- Rispettare gli standard:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "Prove di reazione al fuoco dei materiali da costruzione - prove di non infiammabilità".

2- campo d'applicazione:

È principalmente adatto per il metodo di prova per giudicare le prestazioni di combustione dei materiali da costruzione in condizioni specificate.È adatto per la prova della classificazione delle prestazioni di combustione dei materiali ignifughi di classe A nella classificazione delle prestazioni di combustione dei materiali da costruzione GB8624..

3Caratteristiche principali:

Questa apparecchiatura adotta un computer industriale e una scheda di acquisizione AD ad alta precisione a 16 bit e i dati raccolti sono completamente elaborati dal computer,che semplifica notevolmente il tradizionale lavoro di calcolo manuale dei dati■ Interfaccia di funzionamento umanizzata, funzionamento semplice e conveniente, le persone che non sanno come usare un computer possono imparare ad operare dopo 5 minuti di addestramento.il tester può vedere i dati di prova e la curva di temperatura in tempo realeDopo la fine della prova, il rapporto di prova viene generato automaticamente e i dati di prova sono chiari a colpo d'occhio, il che è conveniente per l'operatore per salvare e stampare e inoltrare.L'apparecchiatura è dotata di un regolatore di tensione ad alta precisione, e la fluttuazione della tensione è entro il 2% per garantire la stabilità della tensione di prova di ingresso;L'apparecchiatura è inoltre dotata di dispositivi di protezione contro il surriscaldamento e la corrente in eccesso per evitare che il forno di riscaldamento venga sovraccaricato durante il processo di riscaldamento, prolungando efficacemente la vita utile del forno.

Parametri principali:

1Il dispositivo di prova comprende un forno di riscaldamento, un porta campioni, un cappuccio per il flusso d'aria, una termocoppia, un regolatore di potenza, un regolatore di tensione, un dispositivo intelligente di regolazione della temperatura,e un computer (che può registrare la curva di temperatura e tutti i dati della prova)

2Forno di riscaldamento: Φ95 mm × Φ75 mm × Φ150 mm, 3 mm × 0,2 m nichel 80% cromo 20% banda di resistenza

3. Peso del porta campioni: 15 g + 1 g

4. Cappuccio per il flusso d'aria: Φ75 mm × 500 mm

5Termocoppia: armatura isolante in nichel-cromo Φ3 mm

6- regolatore di tensione: 2KVA, stabilità della tensione ≤ ± 1%

7. termometro: 0~1000±2%

8Intervallo di tempo: precisione 0~99h±1S

9. tensione di alimentazione: AC220V±10%, 50Hz, corrente elettrica≤10A;

10- tempo di stabilità: da 750°C≤1h a temperatura ambiente;

11. temperatura del forno: 750±5°C;

12. deriva di temperatura nel forno: 2°C/10min;

13Potenza di riscaldamento: 800~1000W;

14Potenza massima: 1,5 kW;

15. tensione di riscaldamento di potenza: 0~100 V regolabile

Condizioni di utilizzo:Il suolo è piatto, ben ventilato, non contiene gas e polveri infiammabili, esplosivi e corrosivi, e nelle vicinanze non ci sono fonti di radiazioni elettromagnetiche forti.Lasciare spazio di manutenzione appropriato intorno all'attrezzatura.

Temperatura: 25°C-35°C.

Intervallo di fluttuazione di tensione ammissibile: 220V±10%.

Intervallo di fluttuazione di frequenza ammissibile: 50 Hz±1%.

L'utilizzatore deve configurare l'apparecchiatura con un interruttore di perdita d'aria sul sito di installazione, che deve essere indipendente e dedicato all'utilizzo dell'apparecchiatura.

Dimensioni del forno di prova:L550 × W550 × H2100 (mm).

Dimensione della casella di controllo:L700×W600×H1200 (mm), la casella di controllo è controllata da un computer.

Il forno sperimentale è realizzato in acciaio inossidabile di alta qualità (t = 1,2 mm), che ha un aspetto bello e generoso.

Le parti interne sono realizzate in acciaio inossidabile SUS304, che ha una buona resistenza alla ruggine.

Sistema di controllo della temperatura: sistema di controllo della temperatura intelligente computerizzato.

Termocoppia: termocoppia blindata in nichel-cromo con diametro φ1,5 mm e precisione II.

4. PIndicatori di errore

1. alimentazione: AC220V±10%, 50Hz, corrente ≤10A;

2Potenza di riscaldamento: 1500 W;

3- gamma di temperature: (-200~1300) °C;

4. intervallo di regolazione della temperatura: (300~750) °C;

5. precisione di misura della temperatura: ±1°C;

6. Precisione di regolazione della temperatura: ±3°C;

7- temperatura di equilibrio iniziale nel forno: (750±5) °C, deriva di temperatura entro 10 minuti≤ 2°C;

8- temperatura stabile nel forno: da 750°C≤ 1 ora;

9. dimensioni del tubo del forno di riscaldamento: diametro interno (75±1) mm, altezza (150±1) mm;

10Il campione è cilindrico: diametro 45 mm, altezza (50±3) mm;

11- Superficie: 1 metro quadrato;

12. sonda di temperatura: il diametro esterno è di 1,5 mm e il diametro del filo è di 0,3 mm.

13. regolazione della potenza: 0~1200 V regolabile;

14. regolazione dello stato: prima della prova il campione deve essere regolato in un forno di asciugatura ventilato a una temperatura di (60±5) °C per (20~24) ore,e poi il campione viene raffreddato a temperatura ambiente in un recipiente di asciugaturaLa massa di ciascun gruppo di campioni deve essere pesata con una precisione di 0,01 g prima della prova.

15Punto di prova della sonda: camera di prova, centro del pezzo di prova, superficie del pezzo di prova, parete del forno.

Io...strumento

L'intero strumento è ospitato in un alloggiamento di 19 pollici e comprende un regolatore di temperatura, un allarme di sovratemperatura e un regolatore di potenza.Il regolatore di potenza mantiene la temperatura sotto l'influenza delle fluttuazioni di tensione e visualizza la potenza dell'alimentazione fornita in watt.
