Prova di resistenza al fuoco dei componenti di costruzione forno verticale e forno orizzontale EN13381-8

DX8364 Prova di resistenza al fuoco dei componenti di costruzione forno verticale e forno orizzontale (EN13381-8)

Forno orizzontale:

Scopo della prova:

1. Pareti portanti in cemento armato con una zona di fuoco unilaterale di 3000 × 3000 mm, pareti portanti in struttura in acciaio con strato protettivo (rivestimenti ignifughi),Pareti portanti con piastra di chila di acciaio leggero, pareti portanti in adesivo, ecc., e determinazione della temperatura di punti selezionati con diverse sezioni e diverse larghezze all'interno della parete.

2. prova di resistenza al fuoco di raccordi ricostruiti non portanti. dispositivo di prova intelligente per la resistenza al fuoco di pareti non portanti

La dimensione netta del forno è di 4200×4800×1500 (mm) e la superficie di fuoco del campione è di 4200×4800 (mm)

Scopo della prova: è in grado di rilevare le prestazioni di resistenza al fuoco di campioni strutturali simmetrici e asimmetrici nelle stesse condizioni di lavoro allo stesso tempo, come ad esempio: porte e finestre ignifughe,vetro, materiali di chiusura ignifughi, ecc., e può anche effettuare prove di resistenza al fuoco su grandi divisori ignifughi e componenti di divisori ignifughi come firewall supergrandi,Pareti divisorie di vetro ignifughe e persiane a rulli ignifughe, con elevata efficienza, e può testare contemporaneamente diversi campioni diversi o simili.

3. dispositivo intelligente di prova della resistenza al fuoco della colonna portante,

La dimensione netta del forno è di 3000×3000×4700 (mm), e l'altezza del fuoco del campione è di 3000~4600mm (l'altezza totale della colonna è di 3600~5200mm).La dimensione massima della sezione trasversale del campione è di 800 mm × 800 mm o Φ800 mm.

Il carico assiale totale è di 15000 kN e i carichi eccentrici superiore e inferiore sono di 1000 kN ciascuno.

Scopo della prova:

1. L'altezza della colonna è di 3600 ~ 5300 mm, l'altezza del fuoco è di 3000 ~ 4700 mm,e la prova di resistenza al fuoco di varie forme e dimensioni di sezione trasversale di colonne in calcestruzzo armato che supportano carichi compositi singoli e multipli.

2. L'altezza della colonna è di 3600 ~ 5300 mm, l'altezza del fuoco è di 3000 ~ 4700 mm,e la prova di resistenza al fuoco della colonna di struttura in acciaio con uno strato protettivo (rivestimento ignifugo) è sottoposta a varie forme e dimensioni della sezione trasversale di carichi compositi singoli e multipli.

3Determinazione della temperatura dei punti di misurazione selezionati con diverse sezioni e diverse profondità all'interno della colonna.

4- prova di resistenza al fuoco di altri oggetti (come le casseforti) che sono in fiamme da tutti i lati.

Dispositivo di prova intelligente per le prestazioni di resistenza al fuoco degli ammortizzatori.

Dominio di applicazione:È adatto a componenti portanti e non portanti come pareti, travi, colonne, pavimenti, soffitti e tetti, e altre strutture, accessori o strutture possono essere utilizzati come riferimento.Questa macchina di prova è adatta per la prova di tutti i componenti di GB/T9978..1~9 e ISO834-1~9 standard.

Conforme alle norme:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metodi di prova di resistenza al fuoco per i componenti degli edifici parte I: requisiti generali", ISO834-1:1999 "Prova di resistenza al fuoco per i componenti degli edifici parte I:Requisiti generali"

Parametri principali:

Laboratorio: 4,5 M (lunghezza) x 4,5 M (larghezza) x 3,5 M (altezza), uso interno di materiali isolanti ad alta temperatura.

Dispositivo di caricamento: per muovere la gru aerea nell'edificio è utilizzato il caricamento meccanico, che può essere simulato con carichi omogenei, centrali, pivot o eccentrici.

Cornice di supporto: collegata a un supporto a cuneo sulla cornice da quattro rulli.

Termocoppie: comprese le termocoppie di forno, le coppie di calore inverso, le termocoppie mobili, le termocoppie interne e le termocoppie a temperatura ambiente sono distribuite in varie aree.

Sonda di misura della pressione del forno: sonda di misura a forma di T, precisione di misura ± 2Pa

Sonda di misurazione delle lacune del campione: diametro 6 mm ± diametro 0,1 mm ± diametro 0,2 mm

Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), lanciafiamme (non meno di 20) e valvole di regolazione

Fonte di gas di combustione: propano con purezza superiore al 95%, gas liquefatto (fornito dall'utente)

Flusso di gas: 0~100L/min. Precisione di misurazione 2,5 grado

Flusso d'aria: 0~50m3/min. Precisione di misura ≤ ± 0,5m3/min.

Capacità del serbatoio del gas: ≥ 50 kg × 6

Sistema di controllo della temperatura del forno: il punto massimo di campionamento è di 10 punti

sistema di ventilazione e ammortizzatore di controllo, ecc.

Intervallo di misurazione del calore radiante sulla superficie di contraccolpo del campione: 0~10W/cm2

Il controllo della temperatura e della pressione nel forno è realizzato collegando il RS485 del computer al sistema di controllo,e la tensione di uscita in corrente continua dei sensori di prova di combustione quali termocoppie e sensori di pressione viene convertita in forma digitale, che possono quindi essere trasmessi al sistema informatico per la visualizzazione e la conservazione.

Nota:Il dispositivo di prova della resistenza al fuoco dei componenti di costruzione deve essere realizzato in base ai prodotti che devono essere testati dai clienti, in modo da evitare costi inutili.l'Istituto di ricerca sul fuoco di Tianjin del Ministero della pubblica sicurezza ha 5 strumenti di prova della resistenza al fuoco per diversi componenti degli edifici, vale a dire il dispositivo intelligente di prova della resistenza al fuoco della piastra del fascio portante, il dispositivo intelligente di prova della resistenza al fuoco della parete portante,le dimensioni nette del forno sono 3000×3000×1500 (mm), l'area di fuoco del campione è di 3000×3000 (mm) e la capacità di carico totale è di 2000kN

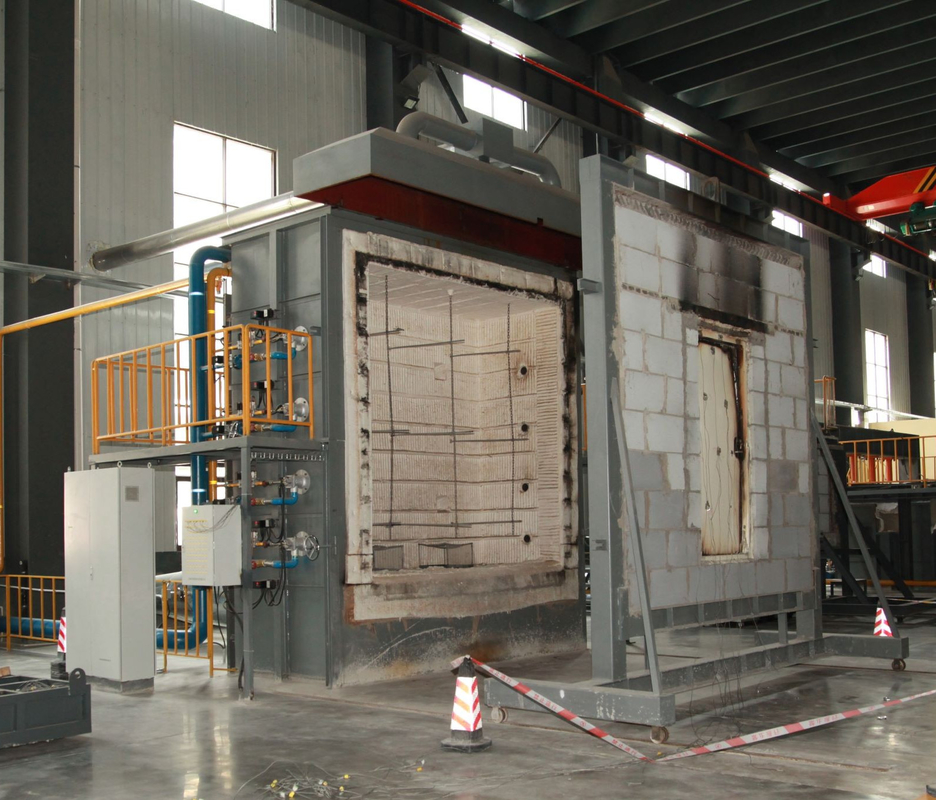

Forno verticale:

Dominio di applicazione: È adatto per componenti orizzontali di edifici quali pareti, travi, colonne, lastre di pavimento e soffitti per determinare le loro caratteristiche di resistenza al fuoco in condizioni di incendio standard.

Rispettare gli standard:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: 20 e altri requisiti di prova.

Caratteristiche di prestazione:l'utilizzo di schede di acquisizione multi-bit ad alta precisione, la raccolta di dati relativi a temperatura, pressione, flusso e altri aspetti, mediante analisi al microcomputer,elaborazione e controllo per produrre una riproduzione in tempo reale delle informazioni reali di combustione, e attraverso l'analisi microcomputer per determinare le sue caratteristiche di combustione, l'intera macchina tutti utilizzare dispositivi di alta qualità, per garantire che il sistema è di alta qualità, funzionamento ad alta velocità,con avanzato.

Parametri tecnici:

1Composizione dello strumento: forno di prova refrattaria, sistema di misura del flusso di gas, sistema di misura della temperatura e sistema di misura e controllo della pressione.

2Forno di prova refrattario: è un forno di prova verticale con dimensioni interne di 4,5 m (lunghezza), × 3,5 m (profondità) × 1,25 m (altezza).

3Struttura del forno: viene adottato un telaio di struttura in acciaio, la parete del forno è costruita con mattoni refrattari nel mezzo del telaio di struttura in acciaio,e il lato interno della parete del forno è realizzato in materiale isolante termico resistente alle alte temperature, con una densità superiore a 1000 kg/m3, il lato esterno è avvolto in acciaio colorato, lo spessore del materiale di rivestimento del forno è di 65 mm,e la temperatura di prova di temperatura nel forno è fino a 1250°C.

4Sistema di misurazione della temperatura:

1. Termocoppia nel forno: il forno adotta la termocoppia K tipo nichel-cromo-nichel-cromo con un diametro del filo di 2,0 mm in conformità con GB/T 16839.1, il coperchio esterno è una manica di tubo in acciaio inossidabile resistente al calore, e il centro è riempito di materiali resistenti al calore, e la lunghezza della manica di punta a caldo non è inferiore a 25 mm,un totale di 5 pezzi, e la precisione della temperatura è < ± 15 °C.

2Misurazione della temperatura della superficie di fuoco posteriore: con una termocoppia con diametro di 0,5 mm, saldatura ad uno spessore di 0,2 mm e di diametro di 12 mm

Sul foglio di rame rotondo, la grande termocoppia nichel-cromo-nichel-silicio conforme a GB/T16839.1 deve essere coperta da una guarnizione in amianto di 30 mm di lunghezza, larghezza e spessore di 2,0 mm.Complessivamente 20

3. Misurazione della temperatura media: 8 termocoppie, adatte a GB/T7633-2008 e GB/T17428-2009

4Misurazione della temperatura massima: la termocoppia è la misura di 20 doppie porte con fascia che possono coprire fino alla larghezza massima della porta di 1200 mm.

5Termocoppia mobile: misurata con termometro a infrarossi

6Termocoppie interne: sono 4 le termocoppie, che sono idonee per misurare la temperatura interna dei condotti di ventilazione.

7. Misurazione della temperatura ambiente: viene utilizzata la termocoppia blindata con un diametro di 3,0 mm e viene adottata la grande termocoppia di tipo K nichel-cromo-nichel-silicio conforme a GB/T16839.1.

8- Misurazione della pressione del forno: sonda di misura a forma di T, precisione di misura ± 2pa.

9. Sistema di carico: adottare sensore di pressione per misurare

10- strumento di misura della deformazione: viene adottato un dispositivo elettronico di misura della deformazione

11. sonda di interruzione: realizzata secondo la norma GB/T9978.1

12. Bruciatore: ci sono 8 bruciatori ad alta velocità incorporati nelle pareti del forno su entrambi i lati, sei su ogni lato. Fornisce il calore necessario per riscaldare il forno.

13. Fumo di scarico: sulla parete del forno, dietro la parete del forno, ci sono tre fori di scarico di fumo, collegati al fumo posteriore per scaricare il fumo nel corpo del forno.Stress di controllo.

14- foro di osservazione: sulla parete laterale del corpo del forno ci sono due fori di osservazione, utilizzati per osservare la superficie di fuoco e la fiamma del campione durante la prova.

15. dispositivo di carico: tramite carrello, alto 3,5 m, largo 3,0 m, composto da una carrozzeria e da una piattaforma di prova.e la piattaforma di provaDurante la prova, la piattaforma di prova con la prova viene sollevata con un sollevamento elettrico sulla carrozzeria.e poi il carrello viene spinto nella posizione di prova e fissato, e poi si inizia il test.

16Parte di controllo elettrico: sono adottati il software di configurazione MCGS e il programma PLC del computer industriale integrato.

Tra cui: interfaccia di controllo principale, interfaccia di curva di temperatura del forno, interfaccia di temperatura del campione, interfaccia di registrazione storica e interfaccia di determinazione dei parametri.
