Radiant Plate Flame Spread Tester Test La infiammabilità dei materiali di superficie di costruzione

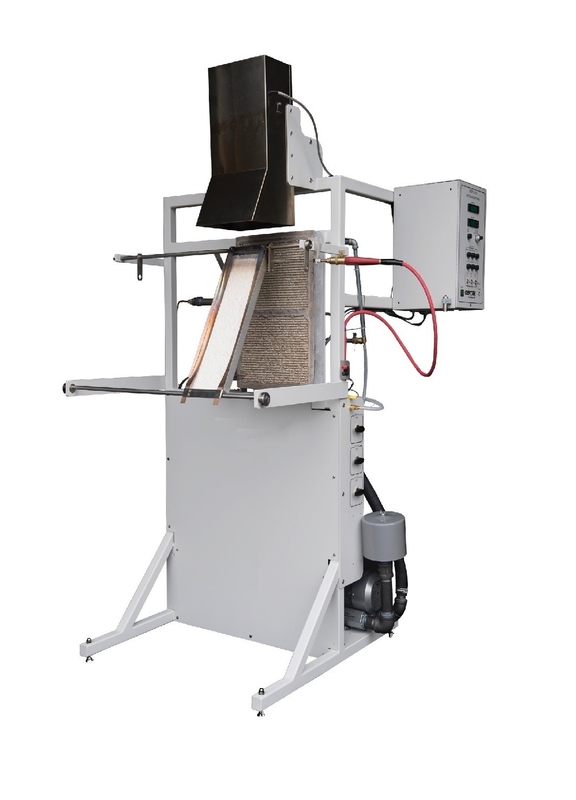

DX8335A Radiant Plate Flame Spread Tester

Introduzione al prodotto:

Il Radiant Panel Flame Spread Tester utilizza pannelli radianti a gas per testare l'infiammabilità dei materiali di superficie edilizia (ASTM E162) e delle schiume (ASTM D3675).che è determinato da fattori quali la diffusione della fiamma e la dissipazione del caloreL'acquisizione e l'analisi dei dati sono effettuate automaticamente dal software.

Norme di riferimento:

Metodo di prova standard ASTM E 162 per la prova dell'infiammabilità superficiale dei materiali utilizzando energia termica radiante • ASTM D 3675:Metodo di prova standard per la prova dell'infiammabilità superficiale di materiali porosi flessibili utilizzando fonti di energia termica radiante

Prodotto fe e e:

• La struttura del telaio è in acciaio inossidabile; bello e resistente alla corrosione; il riflettore è composto da una cornice in ghisa, la dimensione della superficie del riflettore è di 305X457 mm,è un materiale ignifuge poroso, e la temperatura di funzionamento è di 815 °C;

• Il filtro è dotato di un ventilatore per alimentare l'aria del riflettore;

• Il dispositivo è dotato di accensione, accensione elettronica e di un dispositivo di controllo automatico della sicurezza di spegnimento delle fiamme;

• tenitore di campioni in acciaio inossidabile con punti di osservazione ogni 3 pollici per osservare il progresso del fronte di fiamma;

• Pirometro per la determinazione della temperatura superficiale del pannello radiante, compreso il supporto; Temperature fino a 815°C;

• porta campioni in acciaio inossidabile e dispositivo di bruciatore induttore;

• misuratori del flusso d'aria, valvole di controllo del gas, controllo della miscelazione dei gas immessi nei pannelli radianti;

• tubo di scarico in acciaio inossidabile con parte staccabile per una facile pulizia delle termocoppie, tubo di scarico dotato di 8 termocoppie secondo lo standard;

• bruciatori calibrati con fori da 1,8 mm in 16 angolazioni diverse lungo la linea centrale;

• Per controllare la temperatura superficiale del riflettore, è necessario impostare la temperatura del corpo nero a 180 °C ~ 230 °C, con una precisione di ± 5 °C,adatti all'osservazione della temperatura superficiale del riflettore con un raggio superficiale di 250 mm da una distanza di 2 M;

• per misurare la temperatura della pila è collegata una termocoppia isolata;

• misuratore di flusso termico importato (tipo di foglio rotondo) per la prova della radiazione termica della piastra radiante (0~100 kW/m2);

• sistema DAQ di controllo e misurazione automatici;

• dispositivo di controllo della sicurezza del gas e di interruzione del circuito;

Sistema di controllo:

1. Armadio di controllo elettrico indipendente;

2. armadio di controllo standard, computer + sistema di controllo intelligente Labview;

3. Il sistema di prova è intelligente e facile da usare;

4. Fluidometro di gas importato per controllare con precisione il flusso di gas;

5- calibrazione automatica della radiazione e controllo automatico della quantità di radiazione sperimentale;

6. la portata del ventilatore di scarico è di 0,5 m/s;

7Con il computer, i dati sperimentali vengono salvati automaticamente.

8Gas: gas di propano industriale (fornito dall'utilizzatore).
