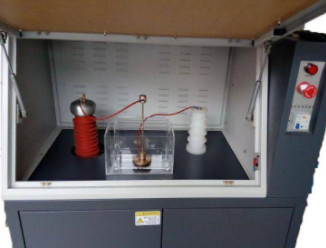

DX8780 Tester di tensione di resistenza del cavo per risultati precisi

Commutazione di prova AC/DC:
1L'uscita ad alta tensione di questo strumento è la tensione CA. Il metodo per ottenere la corrente continua è quello di collegare una pila di silicio ad alta tensione in serie nel circuito originale,rendendo il circuito di prova una tensione di corrente continua pulsanteIl processo di implementazione è che la pila di silicio è già nella torre di isolamento ad alta tensione del trasformatore ad alta tensione,e un palo di cortocircuito è di solito usato per cortocircuitare la pila di silicio ad alta tensione. Quando è necessario un test DC, rimuovere la barra di cortocircuito e collegare la pila di silicio ad alta tensione al circuito di prova.
2. La commutazione della tensione CA/CC nell'esperimento dipende principalmente dal fatto che la barra di cortocircuito nella torre di isolamento ad alta tensione sia rimossa.la tensione sulla sfera di equalizzazione ad alta tensione è tensione CC, e quando viene inserita la barra di cortocircuito, la tensione sulla sfera di equalizzazione ad alta tensione è la tensione CA.
3. pulsante di selezione del pannello frontale DC AC. Lo stato di questo pulsante non può modificare la natura della tensione dell'uscita del dispositivo. Premendo questo pulsante si connette solo il circuito di allarme DC al dispositivo.Instruire l'utente che quando si apre la porta della scatola, è necessario scaricare la sfera di equalizzazione ad alta tensione.Si raccomanda all'utente di premere la sfera di rame per più di cinque secondi ogni volta che entra in contatto con l'alta tensione durante la scarica.
4Durante il test di corrente continua, il computer dovrebbe anche scegliere lo stato di corrente continua, altrimenti i risultati di misurazione saranno errati.
Caratteristiche di prestazione:
(1) Protezione dei limiti della porta: non chiudere la porta, anche se si avvia l'esperimento del punto di alimentazione, il dispositivo non risponde e il software ha un avviso che la porta di sicurezza non è chiusa.
(2) Protezione contro l'azzeramento della tensione: in caso di improvvisa interruzione di corrente durante l'esperimento, ritorna automaticamente alla posizione zero dopo il successivo avvio,assicurando che la tensione iniziale sia in posizione zero
(3) Protezione della tensione di terminazione: la tensione di terminazione può essere impostata tramite un software per garantire che, in caso di aumento anormale della tensione specificata durante il processo di potenziamento,si interrompe automaticamente e ritorna a zero
(4) Limite meccanico di alta tensione: se il sistema software perde il controllo e la tensione continua ad aumentare, ritornerà automaticamente a zero dopo aver raggiunto il limite di alta tensione.Se non si ferma dopo la rottura, il protettore di sovraccarico raccoglierà dati per garantire che la tensione torni automaticamente a zero.C'è una luce indicatore ad alta tensione per osservare lo stato della luce indicatore per determinare se la tensione è davvero in aumento o a zeroSe un esperimento è condotto per un lungo periodo, per garantire il buon funzionamento dell'apparecchiatura,un portello di scarico del trasformatore è lasciato sull'apparecchiatura per garantire il buon funzionamento del trasformatore e aumentarne la durata di vita;Se durante l'esperimento il campione presenta un odore o un fenomeno di combustione e fumo, esso può essere eliminato attraverso il sistema di scarico.
(5) Protezione indipendente della messa a terra
(6) Protezione da cortocircuito
(7) Protezione contro il malfunzionamento del software
(8) Protezione contro le perdite
(9) Protezione contro le scariche di fine esperimento.
