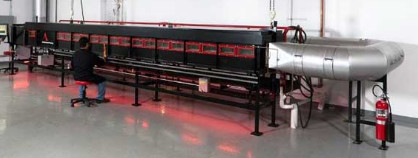

DX8788 ASTME84 APPARATO di prova in galleria STEINER

Commento:
Il forno a galleria orizzontale Steiner UL910/NFPA262 è utilizzato principalmente per la prova delle prestazioni di ritardamento della fiamma di fili e cavi di livello CMP,e viene utilizzato principalmente per cavi nei sottosistemi orizzontali che sono direttamente posizionati in ambienti ventilati o con ventilazione forzata senza utilizzare tubazioni metalliche.
Questa norma di prova di ritardo alle fiamme rappresenta la norma di prova di ritardo alle fiamme più rigorosa per UL e anche per l'intera prova di ritardo alle fiamme di fili e cavi.Solo i cavi con una guaina di materiale fluorato possono superare il metodo di prova del ritardatore di fiammaA causa dell'elevata temperatura di decomposizione (oltre 400 gradi) e dell'elevato punto di infiammazione (oltre 800 gradi) delle fluoro­plastiche, non è facile bruciare quando il fuoco è basso,quindi ha una migliore resistenza al fuoco rispetto ad altri materiali organici.

Standard:
Apparecchiatura di prova per ASTME 84, UL910, NFPA262.

Parametri tecnici del forno in galleria:

1. La scatola di combustione è realizzata in acciaio inossidabile, con mattoni refrattari posati all'interno; ha buone prestazioni di conservazione del calore.e la lunghezza è 70,6 m;
2. I dispositivi interni sono realizzati in acciaio inossidabile SUS304, che è antirruggine e anticorrosione;
3La finestra di osservazione a doppio strato in vetro di quarzo può osservare la distanza di diffusione della fiamma e visualizzare la posizione della fiamma attraverso la luce indicatore, e la registrazione è più intuitiva.
4L'altezza della scatola di combustione è adatta al personale per osservare lo stato e l'installazione della combustione e regolare il campione;
5. il coperchio della scatola di combustione adotta il disegno complessivo, e adotta il disegno di tenuta del serbatoio dell'acqua secondo la norma,dotato di serbatoio di tenuta di acciaio inossidabile 304 spessore 2 mm per garantire che i gas di combustione non perdano acqua durante la prova.
6- il coperchio della scatola è in acciaio inossidabile e refrattaria, dotato di un gancio e di un dispositivo di sollevamento;
7Il supporto per il campionamento è dotato di un supporto per la circolazione dell'acqua di raffreddamento, resistente alle alte temperature e in grado di supportare le coperture di combustione come le tavole di silicato di calcio;
8. Il rivestimento superiore del corpo della macchina di conservazione del calore in acciaio inossidabile SUS304 è riempito di materiale di conservazione del calore resistente al calore
9. dotato di una piattaforma di installazione di campioni di tipo scala mobile per facilitare l'installazione, l'installazione e la rimozione dei campioni e la manutenzione del forno;
10I tubi di scarico in acciaio inossidabile sono belli e resistenti alla corrosione;
11. Dispositivo di rilevamento della pressione di scarico multifunzione indipendente: monitoraggio in tempo reale delle variazioni della pressione di scarico durante la prova.e la precisione della prova di pressione del sistema è di ±2Pa;
12. Ventilatore: 380V, 50Hz, 3Kw dotato di convertitore di frequenza può modificare la velocità del vento.che può scaricare in tempo utile all'esterno i gas di combustione generati dalla cattiva combustione del campione per garantire la sicurezza della prova;
13. bruciatore a gas di rame a doppia testa: il bruciatore si trova a 1320 mm dall'entrata d'aria e può produrre calore standard di 5,3 MJ/min.il flusso di gas può essere controllato da un misuratore di flusso di massa. L'intervallo di misura è di 0~160L/min, che può essere modificato.
14. sistema di accensione automatica: per garantire la sicurezza della prova, accensione ad alta tensione, 12KV, 50mA, la tensione minima dell'elettrodo di accensione è di 1,8kVp;
15. Sistema di densità di fumo: fornire un sistema di elaborazione del segnale separato per garantire che il sensore sia lineare;
16. Registra automaticamente i segnali dei sensori di temperatura e dei gas di combustione, la frequenza di raccolta dei campioni è di 1 Hz;
17- Regolare di flusso di massa: SUS316 materiale in acciaio inossidabile, pressione massima di 1000psi (70bar), velocità di fuga inferiore a 1×10-7ml/s, taratura NIST, segnale 0V5VDC e 4V20mA, protezione del circuito,intervallo di flusso di propano 0 ∼ 2.3 g/s, velocità di controllo ≤ 2 s, precisione di controllo entro il range di 0,6 ∼2,3 g/s è ± 1% FS, ripetibilità ± 0,5 FS, intervallo di temperatura 0 ∼50 °C, intervallo di umidità 0 ∼90%, visualizzazione digitale,automatico Durante la prova di controllo, l'alimentazione del gas soddisfa il fabbisogno termico di 5000 Btu (5,3 MJ)/min e il software registra automaticamente la quantità di gas utilizzata;
18. software di prova standard, in grado di registrare automaticamente velocità del vento, temperatura, densità di fumo e altri dati di prova del sistema.

Dispositivo ausiliario:
- Sistema di fonte di acqua del rubinetto
- Sistema di combustione del metano
- Sistema di sollevamento auto
