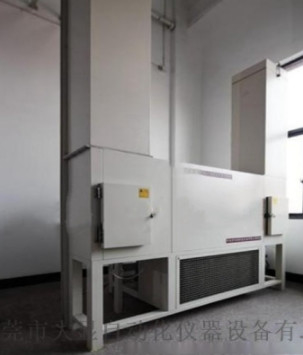

DX8416A Macchina di prova della resistenza alla torsione ad alte e basse temperature del cavo eolico

1- campo d'applicazione:
È adatto per la prova della resistenza alla torsione di un cavo flessibile con resistenza alla torsione per un sistema di generazione di energia eolica o un sistema simile con tensione nominale di 1.8/3 kV o inferiore in ambiente a bassa temperatura.

2- Rispettare lo standard:
TICW1-2009 Metodo di prova di torsione per cavi flessibili a torsione per la produzione di energia eolica
GB/T2423.1-2001 Prova A: metodo di prova a bassa temperatura, prova B: metodo di prova ad alta temperatura.

3Parametri tecnici:
Dimensioni dello studio: 400×300×2300 mm;
Canali di prova: 300 × 300 × 12600 mm;
Dimensioni: 1550×2500 mm;
Altezza sinistra: 1720 mm;
Altezza destra: 9620 mm;
dimensioni del canale sinistro e destro: 640×54 mm;
Massa totale: circa 2500 kg;
Intervallo di prova del cavo: prova del cavo per energia eolica inferiore a 35 KV;
Intervallo di temperatura: -60 ~ 8 °C;
Variazioni di temperatura: ≤ ± 0,5 °C;
Uniformità di temperatura: ≤ ± 0,3 °C;
Tempo di riscaldamento: regolabile;
Tempo di raffreddamento: media 0,7 ~ 1,0 °C/min;
finestra di osservazione: resistenza ad alte temperature (500 °C) a vuoto a più strati;
finestra di vetro: (200 × 300) armadio di controllo della torsione, scaffale: 700 × 1300 × 1400;
Apertura della porta: porta a cerniera a apertura singola;
Pannello di controllo: alimentazione, display del controller, pulsante di comando;
Armadio di controllo della distribuzione dell'energia: scheda di distribuzione, ventola di scarico;
riscaldatore: riscaldatore di pinne in acciaio inossidabile;
Fabbricazione: una serie di apparecchi per la torsione dei cavi;
Fuoco del cavo di alimentazione e foro di scarico: situato sul retro della scatola.

La configurazione principale della camera di prova di torsione a bassa temperatura per i cavi di generazione di energia eolica:
finestra di osservazione: resistenza ad alte temperature (500 °C) a vuoto a più strati;
finestra di vetro: (200 × 300) armadio di controllo della torsione, scaffale: 700 × 1300 × 1400;
Apertura della porta: porta a cerniera a apertura singola;
Pannello di controllo: alimentazione, display del controller, pulsante di comando;
Armadio di controllo della distribuzione dell'energia: scheda di distribuzione, ventola di scarico;
riscaldatore: riscaldatore di pinne in acciaio inossidabile;
Fabbricazione: una serie di apparecchi per la torsione dei cavi;
Il foro del cavo di alimentazione e il foro di drenaggio: situati sul retro della scatola;

Condizioni di utilizzo della camera di prova di torsione a bassa temperatura per i cavi eolici:
1- sito d'installazione: terreno piatto, ben ventilato, senza forti vibrazioni intorno, senza forte influenza del campo elettromagnetico, senza sostanze e polveri infiammabili, esplosive e corrosive,e si dispone di uno spazio di utilizzo e di manutenzione appropriato intorno all'apparecchiatura;
2Condizioni ambientali:
Temperatura: da 5 a 35 °C
Umidità relativa: ≤ 85% RH
Pressione dell'aria: 86 Kpa~106 Kpa
3Condizioni di alimentazione:
Fornitore di alimentazione AC380V, trifase a quattro fili + filo di terra protettivo
Intervallo di fluttuazione di tensione ammissibile: AC (380 ± 38) V
Intervallo di fluttuazione di frequenza ammissibile: (50 ± 0,5) HZ
La resistenza alla terra del filo PGND è inferiore a 4 Ω
