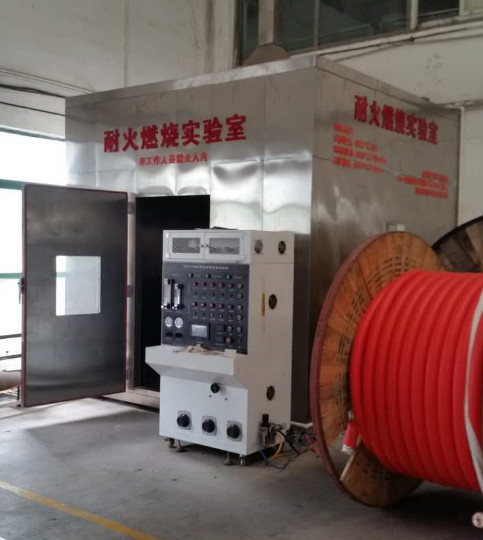

DX8515 Macchina di prova di bruciatura da pioggia a vibrazione d'impatto

Introduzione:

I requisiti di prestazione di questa macchina di prova comprendono la prova di resistenza al fuoco, la prova di resistenza al fuoco con spruzzo d'acqua e la prova di resistenza al fuoco meccanica.È adatto per cavi isolati da minerali con una tensione nominale non superiore a 450/750V, e può mantenere l'integrità del circuito per lungo tempo in condizioni di fiamma.

Conforme alle norme:

Risponde ai requisiti della norma di prova della norma britannica BS6387 "Specificazione dei requisiti di prestazione dei cavi per mantenere l'integrità del circuito in condizioni di incendio".

Composizione dell'apparecchiatura:

Prova di resistenza al fuoco: il banco di prova di resistenza al fuoco comprende le seguenti parti: sistema di supporto del cavo, dispositivo di rilevamento continuo, fonte di calore, ecc.;

1. Sistema di supporto del cavo: il cavo è fissato orizzontalmente alle due estremità della guaina del cavo attraverso pinze. La parte centrale del cavo è fissata da due anelli metallici (distanti 300 mm tra loro),con una lunghezza di 20 mm o più, ma non superiore a 50 mm. Il dispositivo di supporto del cavo è indicato nella figura 1. Per i cavi non blindati di diametro inferiore a 10 mm o per altri cavi che subiscono uno spostamento significativo durante la prova,sono utilizzati tre anelli metallici, ciascuna fissata a circa 150 mm dall'anello metallico originale.

Figura 2

2Dispositivo di rilevamento continuo: durante la prova, la corrente passa attraverso tutti i nuclei del cavo,un trasformatore a tre fasi collegato a stelle o tre trasformatori monofase (o un trasformatore monofase), se si tratta di un cavo a singolo nucleo) e ha una capacità sufficiente a mantenere la corrente di fuga massima ammissibile di 3A alla tensione di prova.Collegare una lampada a ciascun filo di base all'altra estremità del cavo e caricare una corrente vicina a 0.25A alla tensione nominale del cavo.

3Fonte di calore:

• Il calore è un bruciatore a gas tubulare lungo 610 millimetri che può fornire metano con forza e ha una fiamma densa.
• Misurazione della temperatura: un termometro blindato di 2 mm di diametro viene posizionato vicino all'entrata d'aria, parallelo a 75 mm sopra il bruciatore

3Temperatura e tempo di prova della fiamma: (cfr. BS6387 livello di combustione)

A 650 °C ± 40 °C -3 ore

B 750. C ± 40 °C -3 ore

C 950. C ± 40 °C -3 ore

S 950. C ± 40 °C -20 minuti

4. campione: il campione è una sezione del prodotto finito, non inferiore a 1200 mm, con 100 mm di involucro e copertura rimossi da ciascuna estremità.I fili alle due estremità del cavo devono essere collegati elettricamente.

5Tensione di prova: 200-1000 V, regolabile come indicato nella figura 7

* Il grado di ritardante di fiamma BS6387 richiede il superamento di esperimenti di combustione orizzontale, esperimenti di spruzzo d'acqua e esperimenti di combustione a vibrazione da urto meccanico.

Prova di combustione orizzontale: grado A 650 °C/3h, grado B 750 °C/3h, grado C 950 °C/3h e grado S 950 °C/3min.Un livello indica l'assenza di guasto dopo aver bruciato a un livello di tensione di 300 volt per 3 ore a 650 °C; il livello B indica l'assenza di guasto dopo aver bruciato a un livello di tensione di 300 volt per 3 ore a 750 °C; il livello C indica l'assenza di guasto dopo aver bruciato a un livello di tensione di 300 volt per 3 ore a 950 °C;Il livello S indica l'assenza di guasto dopo aver bruciato a un livello di tensione di 300 volt per 3 minuti a 950 °C.

Prova di combustione a spruzzo d'acqua: suddivisa in livelli di W, che indicano che non si verifica alcun guasto dopo aver applicato una tensione di 300 volt per bruciare per 15 minuti e poi spruzzare acqua per bruciare per 15 minuti.

Prova di combustione a vibrazione da impatto: suddivisa in X a 650 °C/15min, Y a 750 °C/15min e Z a 950 °C/15min.Il livello X rappresenta la vibrazione di impatto meccanico senza rottura per 15 minuti ogni 30 secondi quando viene applicata una tensione di 300 volt durante la combustione a 650 °C; il livello Y indica l'applicazione di una tensione di 300 volt a 750 °C durante la combustione e vibrazioni meccaniche di scossa ogni 30 secondi per 15 minuti senza guasto;Il livello Z si riferisce a una vibrazione meccanica di scossa ogni 30 secondi per 15 minuti senza guasto quando viene applicata una tensione di 300 volt a 950 °C durante la combustioneIl modello di livello più elevato richiesto da BS6387 è il CWZ.

2, Prova di resistenza all'acqua e al fuoco: sistema di supporto del cavo, dispositivo di rilevamento continuo, fonte di calore

1Sistema di supporto del cavo: il cavo è collegato a un supporto metallico composto da due piastre rigide larghe 25 mm, fissate con pinze metalliche con una distanza di 200 mm.Il cavo è collegato al supporto come mostrato nella figura 3, e tutte le cornici metalliche sono a terra.

Figura 3

2Dispositivo di rilevamento continuo: durante la prova, consentire al corrente di passare attraverso tutti i nuclei del cavo, tre trasformatori monofase,e hanno una capacità sufficiente per mantenere la corrente di fuga massima ammissibile di 3A alla tensione di prova. Collegare una lampada a ciascun filo centrale all'altra estremità del cavo e caricare una corrente vicina a 0,25A alla tensione nominale del cavo.

3Fonte di calore:

• Calore: un bruciatore a striscia con una lunghezza di 400 mm può bruciare campioni di cavi fino a 400 mm. L'assemblaggio del bruciatore può essere regolato per fornire una fiamma brillante con una temperatura di 650 °C ± 40 °C,
• Misurazione della temperatura: un termometro blindato di 2 mm di diametro è posizionato sulla superficie inferiore del cavo
• Temperatura della fiamma di prova: 650°C±40°C
• Spruzzare acqua: installare un ugello come indicato nella figura 4 sul supporto di prova come indicato nelle figure 4 e 5, al centro del bruciatore.30 litri per metro quadrato di acqua in prossimità del campione con una pressione dell'acqua da 250 a 350 KPaQuesta velocità deve essere misurata utilizzando un vassoio di raccolta, che ha una profondità sufficiente per avere il suo asse lungo parallelo all'asse del cavo e posizionato al centro.Questo vassoio è largo circa 100 mm e lungo circa 400 mm.

Figura 4

• Campione: campioni di dimensioni superiori a 1500 mm sono prelevati dai prodotti finiti e sottoposti a prove di piegatura a temperatura ambiente.I fili alle due estremità del cavo devono essere trattati in modo appropriato secondo le connessioni elettriche e le raccomandazioni del produttore.
• Tensione di prova: 200-1000V, regolabile come indicato nella figura 7

3Vibrazione meccanica e resistenza al fuoco: comprese le seguenti parti del dispositivo di prova, come illustrato nella figura 5, che fissano i componenti nelle posizioni corrispondenti del telaio a fessure.

Il cavo è fissato su una parete verticale e su una piastra di acciaio con materiali resistenti al calore e non combustibili;Il trasformatore collega il fusibile alla lampada per indicare che il circuito è continuo■ dispositivo di vibrazione; fonte di calore.

Figura 5

1- Parete e installazione: la parete è composta da materiali resistenti al calore e ignifughi e fissata su due travi orizzontali in acciaio,uno in cima alla tavola e l'altro in fondo alla tavolaQuesto pannello è lungo circa 900 mm, largo 300 mm e spesso 9 mm e il peso totale della parete (vale a dire il pannello con telaio di supporto) è di 10 ± 2 kg.Ogni trave di acciaio è un tubo di acciaio quadrato con una lunghezza di circa 1 m e 25 mmSe è necessario un materiale di riempimento, esso deve essere collocato all'interno della trave d'acciaio. La trave d'acciaio superiore deve essere fissata sulla piastra in modo che la sua superficie superiore sia in linea con il bordo superiore della piastra.Ogni trave e lastra di acciaio ha un foro orizzontale al bordo esterno, la cui posizione precisa è determinata dalle esigenze specifiche del supporto e del telaio di supporto.con un diametro di circa 32 mm e uno spessore di 20 mm.

2Dispositivo di rilevamento continuo: durante la prova, lasciare passare la corrente attraverso tutti i nuclei del cavo, tre trasformatori monofase,e hanno una capacità sufficiente per mantenere la corrente di perdita massima ammissibile di 3A alla tensione di prova. Collegare una lampada a ciascun filo centrale all'altra estremità del cavo e caricare una corrente vicina a 0,25A alla tensione nominale del cavo.

3.Fonte di calore:

Calore: un bruciatore a striscia di 400 mm di lunghezza può bruciare campioni di cavi fino a 400 mm. L'assemblaggio del bruciatore può essere regolato per fornire una fiamma brillante con una temperatura di 650 ± 40 ° C,

Misurazione della temperatura: termometro blindato di 2 mm di diametro, con una sezione del termometro che passa attraverso la parete a 8-10 mm di distanza dalla parete.La temperatura è misurata secondo la seguente procedura:: ad una estremità della canna di acciaio a basso tenore di carbonio è attaccato un termometro di diametro 3 mm ± 5% e lunghezza 300 mm, che permette di misurare la temperatura della canna.Afferrare il bastone e avvicinarsi alla fiamma per mantenere una distanza di 40 mm a 50 mm dalla fiammaQuando la temperatura della fiamma è di 950 °C, la temperatura della canna d'acciaio può raggiungere i 400 °C in 10-20 anni.la temperatura della barra può raggiungere i 400 ° C in 20 a 40

4Temperatura e tempo della fiamma di prova: la temperatura di prova deve essere selezionata dalla tabella seguente:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Dispositivo di vibrazione: il dispositivo di vibrazione è costituito da una barra di acciaio a basso tenore di carbonio (diametro 25 mm ± 5%, lunghezza 600 mm ± 5%).La sezione longitudinale della barra è parallela alla parete e 200 mm superiore alla parte superiore della pareteUn albero lo divide in due parti, 200 mm e 400 mm, con la parte più lunga rivolta verso la parete.come mostrato nella figura 5.

5. campione: il campione è una sezione di cavo di lunghezza non inferiore a 1200 mm, con 100 mm di involucro e copertura rimossi da ciascuna estremità.I fili alle due estremità del cavo devono essere adeguatamente preparati secondo le connessioni elettriche e le raccomandazioni del produttoreIl cavo deve essere piegato in due sezioni di lunghezza approssimativamente uguale e parallele dal centro.dove D rappresenta il diametro esterno del cavo. Formare il cavo a forma di Z, con una distanza orizzontale di 13D tra le estremità fisse, come illustrato nella figura 6.

6Il cavo deve essere fissato al muro con clip di rame e l'installazione di cavi speciali deve essere richiesto dal fabbricante.La pinza deve essere fissata sulle due parti curve del cavo, con la parte centrale della curva verticale: nella parte in cui il cavo diventa orizzontale, la distanza tra le pinze adiacenti è uguale, circa 150 mm a 200 mm.

Figura 6

7Tensione di prova: 200-1000 V, regolabile come indicato nella figura 7

Figura 7
