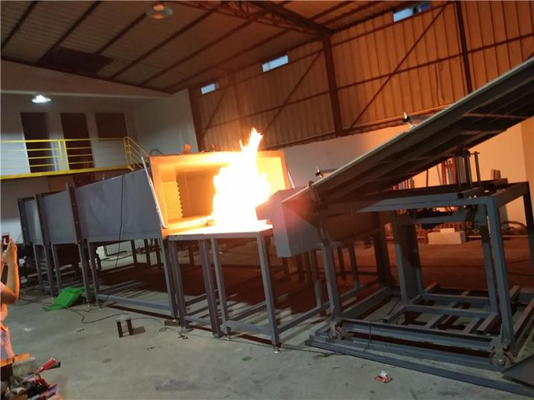

UL790 Materiale di tetto, prestazioni di resistenza al fuoco, Tester di prestazioni di ritardamento delle fiamme delle celle fotovoltaiche

Applicabile:
Tali requisiti riguardano tutti i materiali per tetti esposti a incendi simulati al di fuori dell'edificio, utilizzati per l'installazione su substrati combustibili o non combustibili.Valutare le prestazioni di resistenza al fuoco del tetto e dei componenti in condizioni reali simulate, e per valutare il livello di CA dei campioni in condizioni di A1,82 m, B2,4 m e C3,9 m. Può anche essere utilizzato per la prova delle prestazioni di ritardo di fiamma dei moduli di celle fotovoltaiche.
Conforme alle norme:
UL 1730: rilevatori di fumo per unità di vita indipendenti in abitazioni e camere di hotel/motel a più abitazioni. Monitor: segnale elettrico per rilevare le condizioni di fumo e polvere residenziali;
UL 790: Metodo di prova standard per la prova della resistenza al fuoco dei rivestimenti per tetti;
IEC 61730-2 Modulo fotovoltaico Appendice A Prova di fuoco Propagazione della fiamma;
ASTM F 108-04: Metodo di prova standard per la prova della resistenza al fuoco dei rivestimenti per tetti;
NFPA 256: prove di resistenza al fuoco dei rivestimenti per tetti;

Parametri di prestazione:
Utilizzare cilindri per controllare la pendenza del ponte
Tavola a prova di fuoco con ponte di prova collegato
Utilizzo di valvole di controllo automatiche per regolare la temperatura in fasi
materiale di copertura del tetto in compensato, dimensioni 1300 (W) × 1000 (D) × 120 (H) per l'installazione dei campioni di prova;
La scheda di prova non combustibile, installata alla fine della scheda di prova, può impedire l'insorgere di temperatura sotto la scheda di prova;
Piastra di regolazione a forma di ventola in acciaio inossidabile, angolo di prova regolabile, dimensione: 1440 (L) x 940 (H) mm;
gruppo di pannelli non combustibili, installato all'estremità anteriore del telaio, che simula le traverse e le traverse, estendendo le fiamme dal bruciatore al campione,con dimensioni di 330 (W) x 2130 (D) x 584 (H) mm;
un condotto di scarico indipendente in grado di estrarre aria dall'esterno del laboratorio;
Nel condotto d'aria è installato un filtro a nido d'ape e presso l'ingresso del gas sono installati le pale guida;
sul condotto di ventilazione è installato un pannello di regolazione della pendenza per regolare la direzione del flusso d'aria;
Il condotto di ventilazione è munito di una piastra guida, che può aumentare la velocità del vento per garantire che il flusso d'aria fornito alla piastra di prova non sia influenzato da interferenze esterne.La piastra guida è in acciaio inossidabile e la sua posizione non cambia con i cambiamenti di pressione del vento;
Il materiale del condotto d'aria è in acciaio inossidabile, resistente alla corrosione e alle alte temperature.
Il ventilatore è elettrico a 220 V, 50 Hz, trifase, dotato di un sistema inverso in grado di regolare automaticamente la velocità del vento, con una portata di 300 m3/min;
b. "tecnologia" per l'elaborazione, la produzione e la distribuzione di materiale materiale materiale, compresa la produzione di materiale materiale materiale;
Bruciatore a gas (utilizzato per l'accensione intermittente, la propagazione della fiamma e le prove di fuoco in volo), lungo 1,12 m, con un diametro di 60,3 mm e una fessura stretta di 12,7 mm (W) * 0.91 m (L) da un lato rivolto alla piastra di prova;
Il bruciatore di gas è in grado di fornire 22000 Btu/min (387 kWh) e può regolare automaticamente il flusso di gas in base ai tre livelli di combustione A, B e C;
Una termocoppia è installata a 58,7 mm sopra la parte superiore del bruciatore, in grado di testare una temperatura di 888 ± 28 °C;
Sistema di accensione automatica, che garantisce le prestazioni di sicurezza delle prove, elettrodo di accensione ad alta tensione di 1,8 kVp regolatore di flusso di massa;

Sistema di controllo automatico della temperatura:
-Classe A e B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-Classe C: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). Per ogni bruciatore di gas devono essere seguiti metodi di prova e di controllo diversi;

Indicatore di pressione di alta precisione e valvola di regolazione della pressione di regolazione della pressione del gas:
- GNL: l'uso di MFM permette di misurare con precisione il flusso di gas (il flusso di gas è controllato da una valvola di controllo automatica);
- LPG: utilizzare un sistema di inverter per regolare il flusso d'aria: verificare che la velocità sul ponte sia di 19 ± 8 km/h (5,5 m/sec);
La rete di metallo sostiene il materiale e il vassoio può ruotare per facilitare la combustione completa del materiale;
