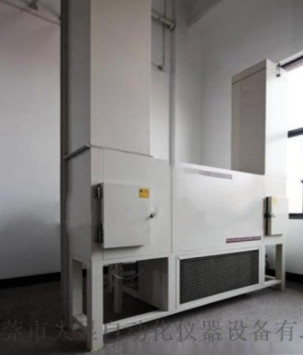

DX8416A Macchina di prova della resistenza alla torsione ad alte e basse temperature del cavo eolico

DX8416AWmacchina per la prova della resistenza alla torsione dei cavi ad alta e bassa temperatura

1- campo d'applicazione:

È adatto per la prova della resistenza alla torsione di un cavo flessibile con resistenza alla torsione per un sistema di generazione di energia eolica o un sistema simile con tensione nominale di 1.8/3 kV o inferiore in ambiente a bassa temperatura.

2- Rispettare lo standard:

TICW1-2009 Metodo di prova di torsione per cavi flessibili a torsione per la produzione di energia eolica

GB/T2423.1-2001 Prova A: metodo di prova a bassa temperatura, prova B: metodo di prova ad alta temperatura.

3Parametri tecnici:

Dimensioni dello studio: 400×300×2300 mm;

Canali di prova: 300 × 300 × 12600 mm;

Dimensioni: 1550×2500 mm;

Altezza sinistra: 1720 mm;

Altezza destra: 9620 mm;

dimensioni del canale sinistro e destro: 640×54 mm;

Massa totale: circa 2500 kg;

Intervallo di prova del cavo: prova del cavo per energia eolica inferiore a 35 KV;

Intervallo di temperatura: -60 ~ 8 °C;

Variazioni di temperatura: ≤ ± 0,5 °C;

Uniformità di temperatura: ≤ ± 0,3 °C;

Tempo di riscaldamento: regolabile;

Tempo di raffreddamento: media 0,7 ~ 1,0 °C/min;

finestra di osservazione: resistenza ad alte temperature (500 °C) a vuoto a più strati;

finestra di vetro: (200 × 300) armadio di controllo della torsione, scaffale: 700 × 1300 × 1400;

Apertura della porta: porta a cerniera a apertura singola;

Pannello di controllo: alimentazione, display del controller, pulsante di comando;

Armadio di controllo della distribuzione dell'energia: scheda di distribuzione, ventola di scarico;

riscaldatore: riscaldatore di pinne in acciaio inossidabile;

Fabbricazione: una serie di apparecchi per la torsione dei cavi;

Fuoco del cavo di alimentazione e foro di scarico: situato sul retro della scatola.

La configurazione principale della camera di prova di torsione a bassa temperatura per i cavi di generazione di energia eolica:

finestra di osservazione: resistenza ad alte temperature (500 °C) a vuoto a più strati;

finestra di vetro: (200 × 300) armadio di controllo della torsione, scaffale: 700 × 1300 × 1400;

Apertura della porta: porta a cerniera a apertura singola;

Pannello di controllo: alimentazione, display del controller, pulsante di comando;

Armadio di controllo della distribuzione dell'energia: scheda di distribuzione, ventola di scarico;

riscaldatore: riscaldatore di pinne in acciaio inossidabile;

Fabbricazione: una serie di apparecchi per la torsione dei cavi;

Il foro del cavo di alimentazione e il foro di drenaggio: situati sul retro della scatola;

Condizioni di utilizzo della camera di prova di torsione a bassa temperatura per i cavi eolici:

1- sito d'installazione: terreno piatto, ben ventilato, senza forti vibrazioni intorno, senza forte influenza del campo elettromagnetico, senza sostanze e polveri infiammabili, esplosive e corrosive,e si dispone di uno spazio di utilizzo e di manutenzione appropriato intorno all'apparecchiatura;

2Condizioni ambientali:

Temperatura: da 5 a 35 °C

Umidità relativa: ≤ 85% RH

Pressione dell'aria: 86 Kpa~106 Kpa

3Condizioni di alimentazione:

Fornitore di alimentazione AC380V, trifase a quattro fili + filo di terra protettivo

Intervallo di fluttuazione di tensione ammissibile: AC (380 ± 38) V

Intervallo di fluttuazione di frequenza ammissibile: (50 ± 0,5) HZ

La resistenza alla terra del filo PGND è inferiore a 4 Ω
